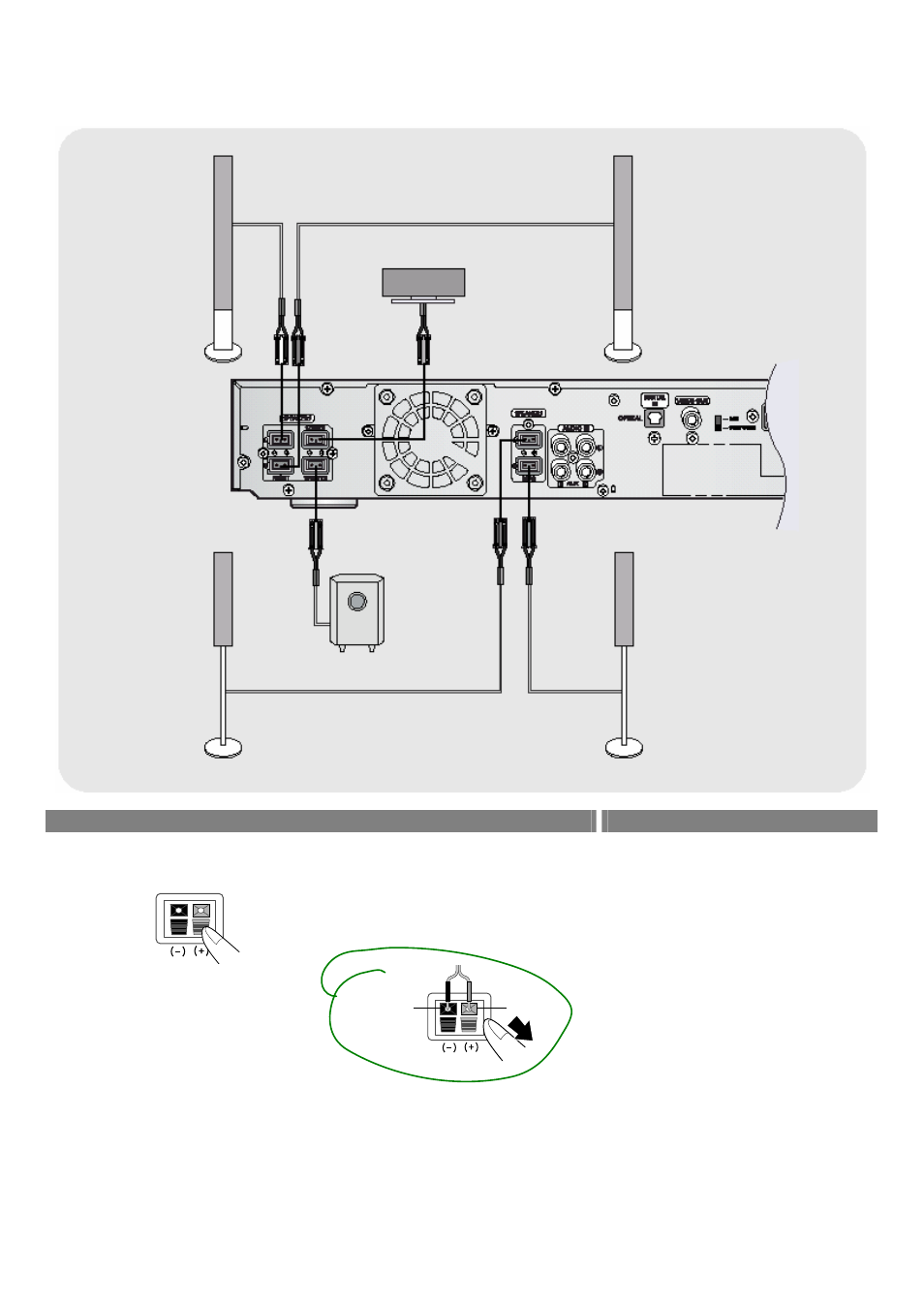

Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод в клемму и
отпустите язычок.
·
Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
·
Следите за соблюдением полярности
(+ и –).
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
·
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
·
Следите за соблюдением полярности
(+ и –).
Левый фронтальный громкоговоритель
Правый фронтальный
громкоговоритель
Центральный громкоговоритель
Белый
Красный
Зеленый
Фиолетовый
Синий
Серый
Сабвуфер
Левый тыловой
громкоговоритель
Правый тыловой
громкоговоритель
Черный
Серый
