ALPINE MRV-M500/MRV-M250/MRV-F300 EU [RU] 68-25285Z27-A (A2)
ПРИМЕЧАНИЕ:
Для настройки каждого из переключателей отключите питание и вставьте маленькую отвертку или другой
подобный инструмент перпендикулярно в переключатель.
◆ MRV-M500
◆ MRV-F300
◆ MRV-M500/MRV-F300
Рис. 12
•
◆ MRV-M250
Рис. 13
t Регулятор усиления входного сигнала
Установите регулятор усиления входного сигнала на устройстве MRV-M500/MRV-M250/MRV-F300 в
минимальное положение. Используя в качестве источника CD с динамичной музыкой, увеличивайте громкость
на главном блоке до появления искажений в звуке. Затем уменьшите громкость на 1 деление (или до
исчезновения искажений). Теперь снова увеличивайте коэффициент усиления, пока не появятся искажения
в звуке из динамиков. Для оптимальной настройки усиления немного снизьте коэффициент усиления, чтобы
искажения звука исчезли.
u Регулятор частоты разделения (MRV-M500/MRV-M250: LP FILTER)
Используйте этот элемент управления для настройки частоты разделения в диапазоне от 50 до 400 Гц.
v Регулятор коррекции низких частот (только для моделей MRV-M500/MRV-M250)
Настройка воспроизведения низких частот путем усиления до +12 дБ при частоте 50 Гц.
w Переключатель режима разделительного фильтра (только для модели MRV-F300)
a) Установите в положение “OFF”, если усилитель будет использоваться для
широкополосных динамиков или если будет использоваться внешний электронный
разделительный фильтр.
Широкополосный звук будет выводиться на динамики без ослабления высоких или
низких частот.
b) Установите в положение “HP”, если усилитель используется для системы
высокочастотных или среднечастотных динамиков. Частоты ниже точки разделения
будут ослабляться до 12 дБ/окт.
ПРИМЕЧАНИЕ:
В этом случае максимальный уровень усиления низких частот снижается. •
c) Установите в положение “LP”, если усилитель будет использоваться для сабвуфера.
Частоты выше точки разделения будут ослабляться до 12 дБ/окт.
x Переключатель коррекции нижних частот (3/4 канала) (только для модели MRV-F300)
Установите в положение “ON” при использовании с сабвуфером.
Средняя частота: 50 Гц.
y Индикатор питания
Цвет индикатора Состояние Решение
Синий (MRV-M500/
MRV-F300)/
Зеленый (MRV-M250) Схема усилителя работает
нормально.
Красный (мигает)
Высокая рабочая температура. Снизьте температуру в салоне автомобиля до
нормального уровня. Цвет индикатора сменится
на синий/зеленый.
Красный
Схема усилителя неисправна.
Произошло короткое замыкание,
или слишком высокий питающий
ток. Выключите питание и устраните причину. После
этого включите устройство и проверьте, сменился
ли цвет индикатора на синий/зеленый. Если
он остается красным, выключите устройство и
обратитесь к своему дилеру.
Слишком высокая рабочая
температура. Снизьте температуру в салоне автомобиля до
нормального уровня. Цвет индикатора сменится
на красный (будет мигать).
Слишком высокое напряжение
источника питания. Используйте источник питания с надлежащим
напряжением. Цвет индикатора сменится на
синий/зеленый.

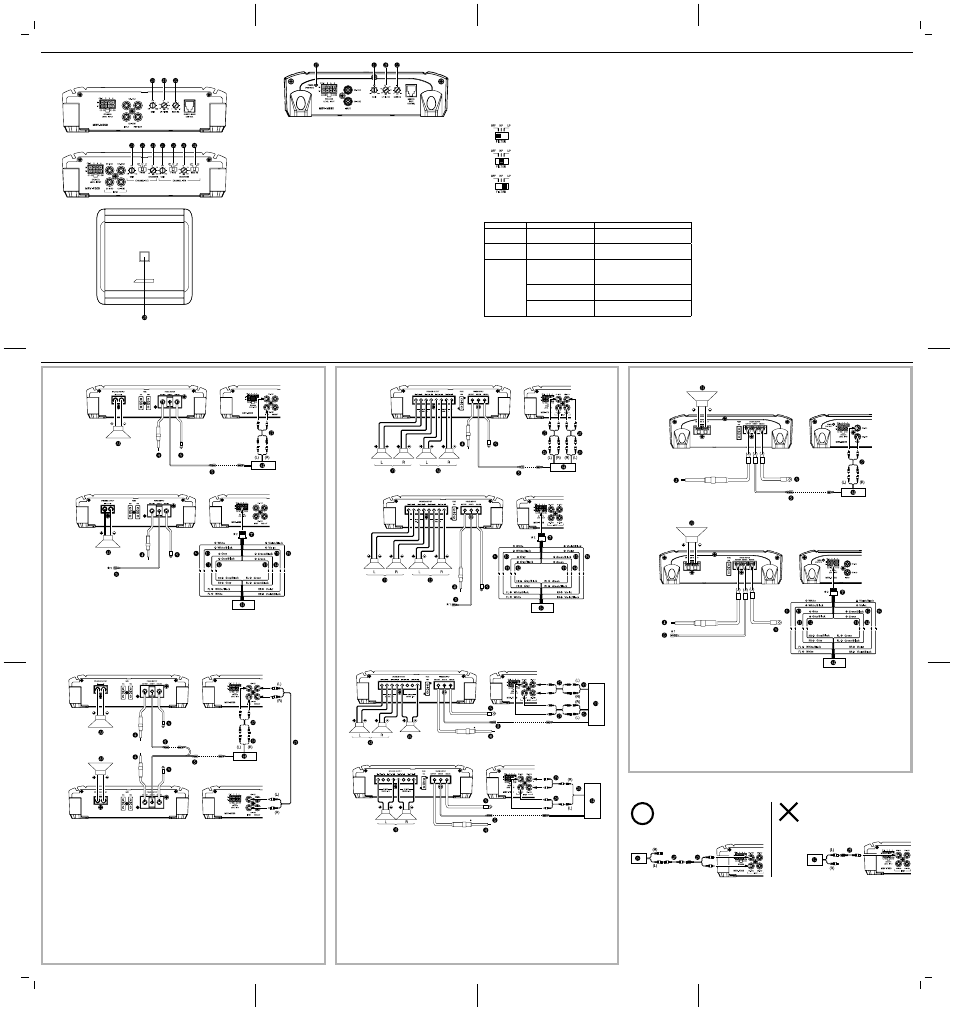

НАСТРОЙКА ПЕРЕКЛЮЧАТЕЛЕЙ (Рис. 12–13)
СХЕМЫ СИСТЕМЫ
◆ MRV-M500
Стандартные подключения системы
Рис. 14
Схема подключения динамиков
Рис. 15
★1 При использовании “Схемы подключения уровня динамиков” не требуется подключать провод дистанционного включения благодаря
наличию в данном изделии функции “ДИСТАНЦИОННОЕ ОБНАРУЖЕНИЕ”. Но следует помнить, что функция “ДИСТАНЦИОННОЕ
ОБНАРУЖЕНИЕ” может не работать при подключении определенных источников сигнала. В таком случае подключите провод дистанционного
включения к проводу питания (вспомогательное питание) в положении ACC.
★2 Используйте либо входы уровня линии RCA, либо входы уровня динамиков. Не подключайте оба вида входов одновременно.
ПРИМЕЧАНИЕ:
Требуется подключить только левый или правый канал динамика. Хотя можно подключить все входные провода динамиков (FL/FR/RL/RR),
чтобы предотвратить нулевой сигнал на выходе при настройке фейдера главного блока.
Система многоступенчатого одноканального усилителя
Рис. 16
z Y-адаптер (приобретается дополнительно)
1 Удлинительный кабель RCA (приобретается дополнительно)
2 Передний выход
3 Задний выход
4 Выход сабвуфера
5 Передние динамики
6 Задние динамики
7 Сабвуфер
8 Главный блок и др.
•
◆ MRV-F300
Стандартные подключения системы
Рис. 17
Схема подключения динамиков
Рис. 18
★1 При использовании “Схемы подключения уровня динамиков” не требуется подключать провод дистанционного включения благодаря
наличию в данном изделии функции “ДИСТАНЦИОННОЕ ОБНАРУЖЕНИЕ”. Но следует помнить, что функция “ДИСТАНЦИОННОЕ
ОБНАРУЖЕНИЕ” может не работать при подключении определенных источников сигнала. В таком случае подключите провод дистанционного
включения к проводу питания (вспомогательное питание) в положении ACC.
★2 При одновременном подключении входных проводов динамиков и входов RCA не подключайте входные каналы динамиков с такими же
соответствующими номерами и входные каналы RCA. Подключайте только к разным входным каналам.
Мостовые соединения
Система из 2 динамиков и сабвуфера
Рис. 19
2 Акустическая система
Рис. 20
z Y-адаптер (приобретается дополнительно)
1 Удлинительный кабель RCA (приобретается дополнительно)
2 Передний выход
3 Задний выход
4 Выход сабвуфера
5 Передние динамики
6 Задние динамики
7 Сабвуфер
8 Главный блок и др.
◆ MRV-M250
Стандартные подключения системы
Рис. 21
Схема подключения динамиков
Рис. 22
★1 При использовании “Схемы подключения уровня динамиков” не требуется подключать провод дистанционного включения благодаря
наличию в данном изделии функции “ДИСТАНЦИОННОЕ ОБНАРУЖЕНИЕ”. Но следует помнить, что функция “ДИСТАНЦИОННОЕ
ОБНАРУЖЕНИЕ” может не работать при подключении определенных источников сигнала. В таком случае подключите провод дистанционного
включения к проводу питания (вспомогательное питание) в положении ACC.
★2 Используйте либо входы уровня линии RCA, либо входы уровня динамиков. Не подключайте оба вида входов одновременно.
ПРИМЕЧАНИЕ:
Требуется подключить только левый или правый канал динамика. Хотя можно подключить все входные провода динамиков (FL/FR/RL/RR),
чтобы предотвратить нулевой сигнал на выходе при настройке фейдера главного блока.
z Y-адаптер (приобретается дополнительно)
1 Удлинительный кабель RCA (приобретается дополнительно)
2 Передний выход
3 Задний выход
4 Выход сабвуфера
5 Передние динамики
6 Задние динамики
7 Сабвуфер
8 Главный блок и др.
•
Важные замечания по поводу мостового подключения усилителя
ПРИМЕЧАНИЕ:
Может иметь место низкий уровень выходного сигнала, если подключен всего один входной канал. Y-адаптер не требуется, если выход двухпроводной
моно- или стереолинии используется для обоих входов усилителя, подключенного путем мостового соединения.
Правильное подключение Правильное подключение
(Один сигнал)
(Один сигнал)
Рис. 23
z Y-адаптер (приобретается дополнительно)
1 Удлинительный кабель RCA (приобретается дополнительно)
2 Передний выход
3 Задний выход
4 Выход сабвуфера
5 Передние динамики
6 Задние динамики
7 Сабвуфер
8 Главный блок и др.
•
