Alpine CDE-178BT - Инструкция (Страница 59)

59
-RU

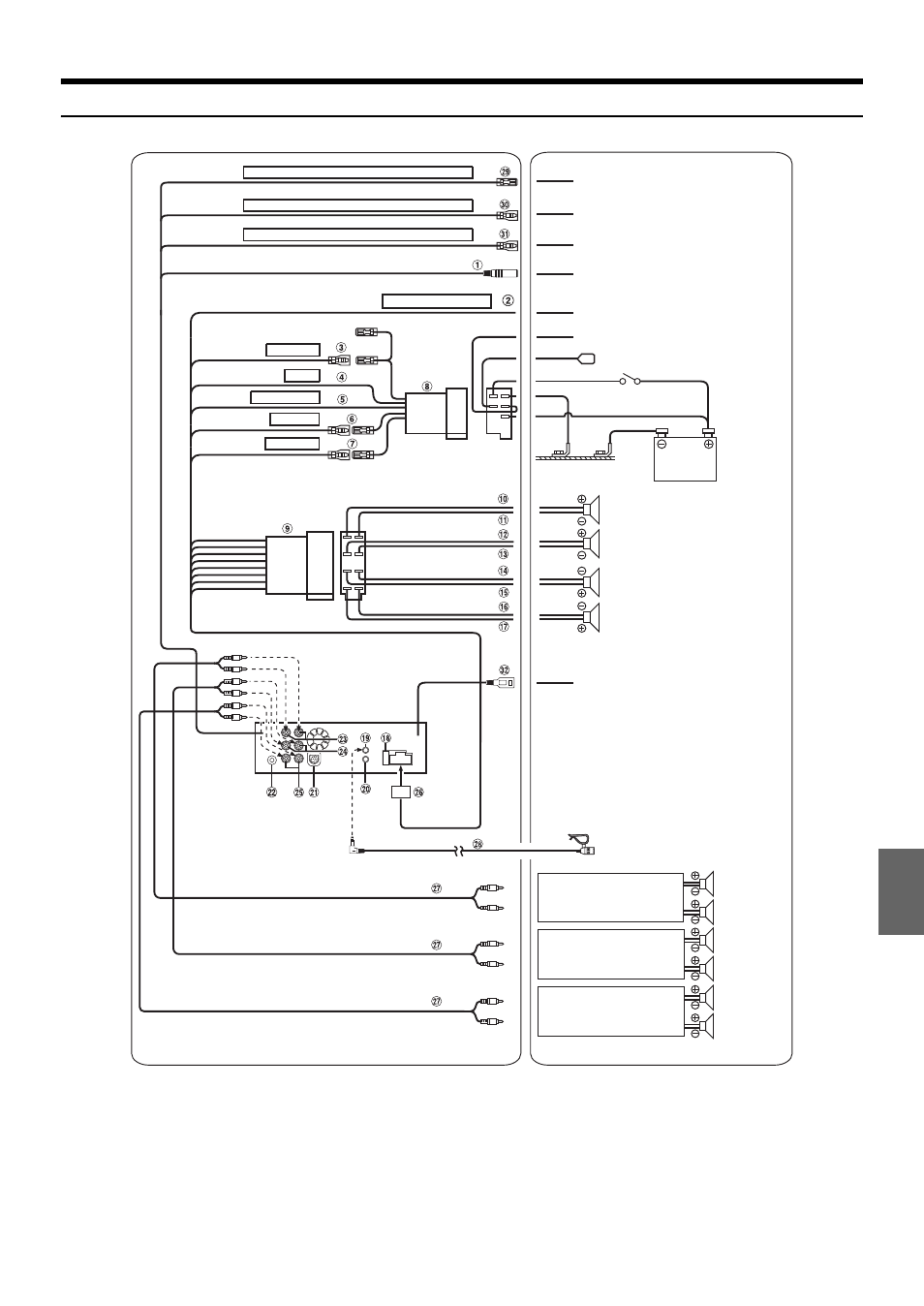

Соединения
ADAPTIVE STEERING REMOTE G.GND
ADAPTIVE STEERING REMOTE CONTROL IN1
ADAPTIVE STEERING REMOTE CONTROL IN2
REMOTE TURN-ON
IGNITION
GND
POWER ANT
DIMMER
BATTERY
К усилителю или эквалайзеру
Усилитель
Усилитель
Усилитель
(Черный) К блоку интерфейса адаптивного
дистанционного рулевого управления
(Коричневый/Желтый)
К блоку интерфейса адаптивного
дистанционного рулевого управления
(Коричневый/Оранжевый)
К блоку интерфейса адаптивного
дистанционного рулевого управления
(Черный)
Переносной проигрыватель или др.
(Синий/Белый)
К выводу подсветки приборной панели
К питанию антенны
(Красный)
(Черный)
Ключ замка зажигания
(Синий)
(Оранжевый)
(Желтый)
Батарея
Динамики
(Зеленый)
Задний левый
(Зеленый/Черный)
(Белый)
Передний левый
(Белый/Черный)
(Серый/Черный)
Передний правый
(Серый)
(Фиолетовый/Черный)
Задний правый
(Фиолетовый)
К USB-накопителю или устройству
iPod/iPhone
Микрофон
(только для CDE-178BT/iDE-178BT)
Передний
левый
Передний
правый
Задний
левый
Задний
правый
Сабвуферы
