46
-RU

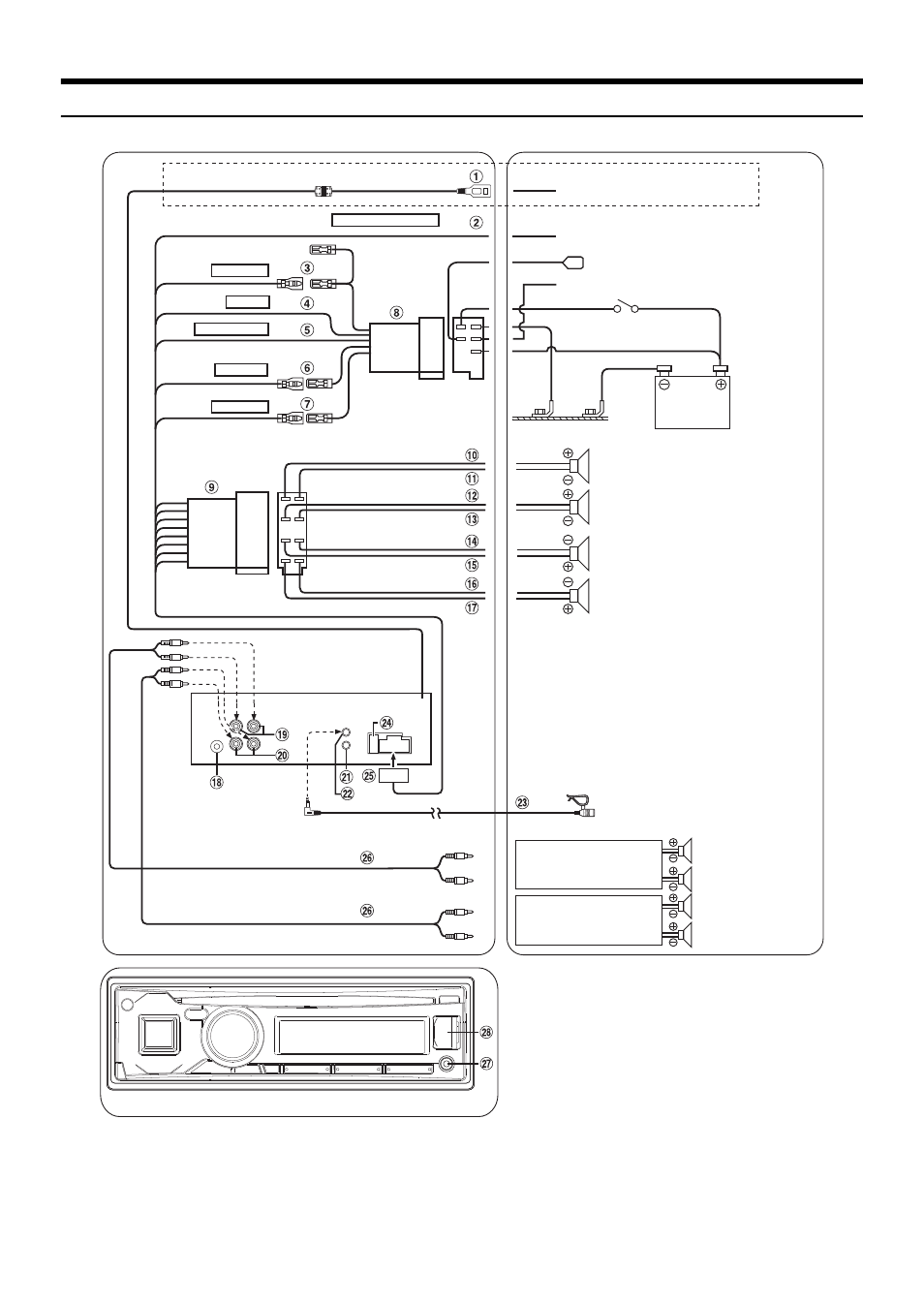

Соединения
* Если сабвуфер выключен (установлено значение OFF), выход для задних динамиков. Если сабвуфер включен (установлено значение ON),
выход сабвуфера.
Подробную информацию о включении и выключении (ON/OFF) сабвуфера см. в разделе “Включение/отключение сабвуфера (ON/OFF)” на
стр. 20
IGNITION
GND
POWER ANT
DIMMER
BATTERY
REMOTE TURN-ON
Микрофон (прилагается)
К USB-накопителю/iPod/iPhone
Только для моделей CDE-174BT
К усилителю
К питанию антенны
К выводу подсветки приборной панели
Ключ замка зажигания
(Синий/Белый)
(Красный)
(Черный)
(Синий)
Усилитель
Усилитель
Батарея
Динамики
Задний левый
Передний левый
Передний правый
Задний правый
Динамики
Передние
Задние или
сабвуферы*
На рисунке изображена модель CDE-173BT.
(Зеленый)
(Зеленый/Черный)
(Белый)
(Белый/Черный)
(Серый/Черный)
(Серый)
(Фиолетовый/Черный)
(Фиолетовый)
(Оранжевый)
(Желтый)
