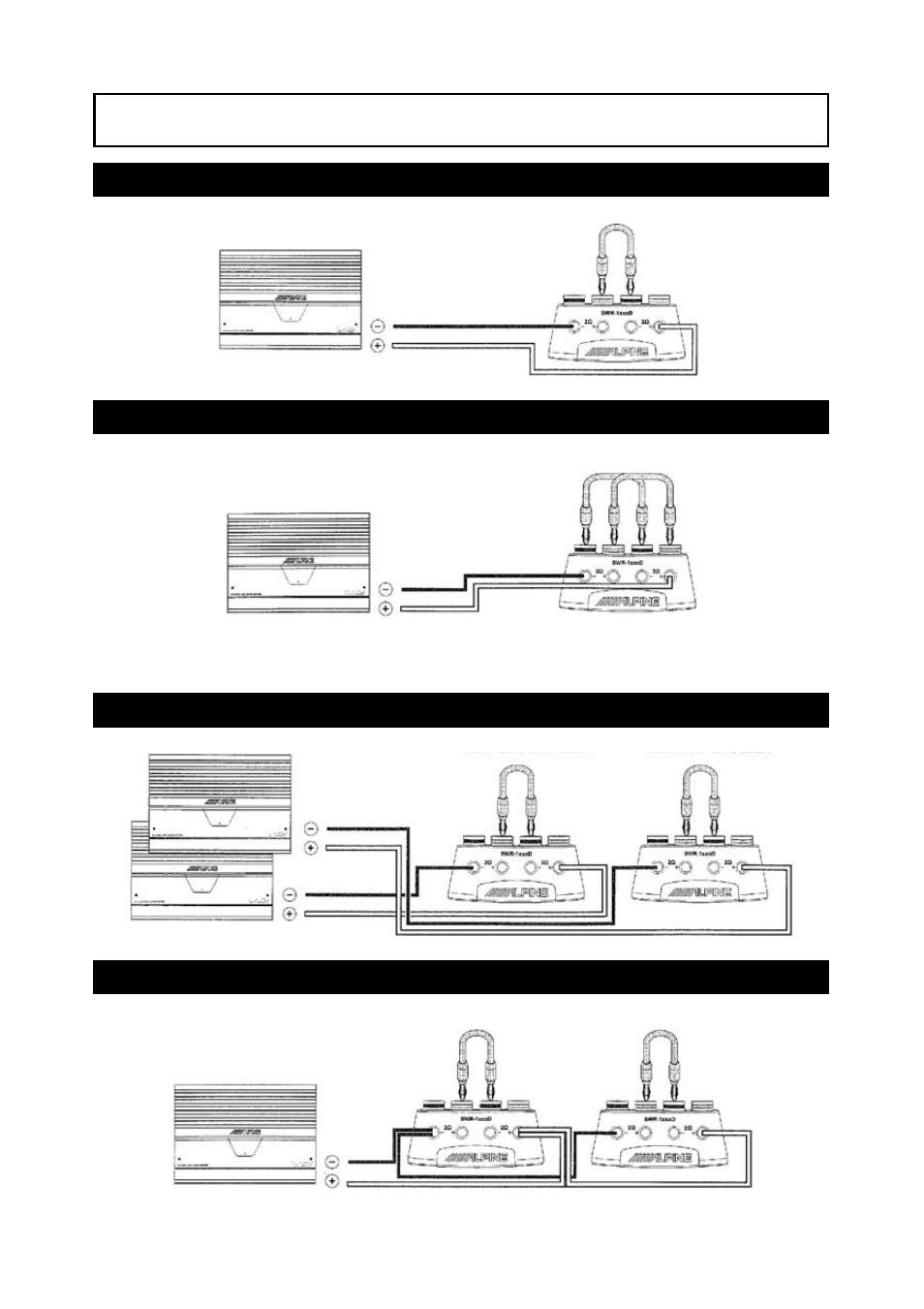

СХЕМЫ ПОДСОЕДИНЕНИЯ САБВУФЕРА TYPE-R С ДВОЙНОЙ ЗВУКОВОЙ
КАТУШКОЙ (2 Ом) SWR-1022D/SWR-1222D/SWR-1522D
Пример 1
Схема с одним усилителем и одним сабвуфером
ПЕРЕМЫЧКА
4 Ом
Пример 2
Схема с одним усилителем и одним сабвуфером
1 Ом
Внимание: В случае использования 1-Омной звуковой катушки ознакомьтесь с
руководством по эксплуатации вашего усилителя.
Пример 3
Схема с двумя усилителями и двумя сабвуферами
ПЕРЕМЫЧКА
ПЕРЕМЫЧКА
ПЕРЕМЫЧКА
4 Ом
4 Ом
Пример 4
Схема с одним усилителем и двумя сабвуферами
ПЕРЕМЫЧКА
ПЕРЕМЫЧКА
2 Ом
4
