Крепление на стене – Инструкция по эксплуатации AG Neovo P-17
Страница 4
3

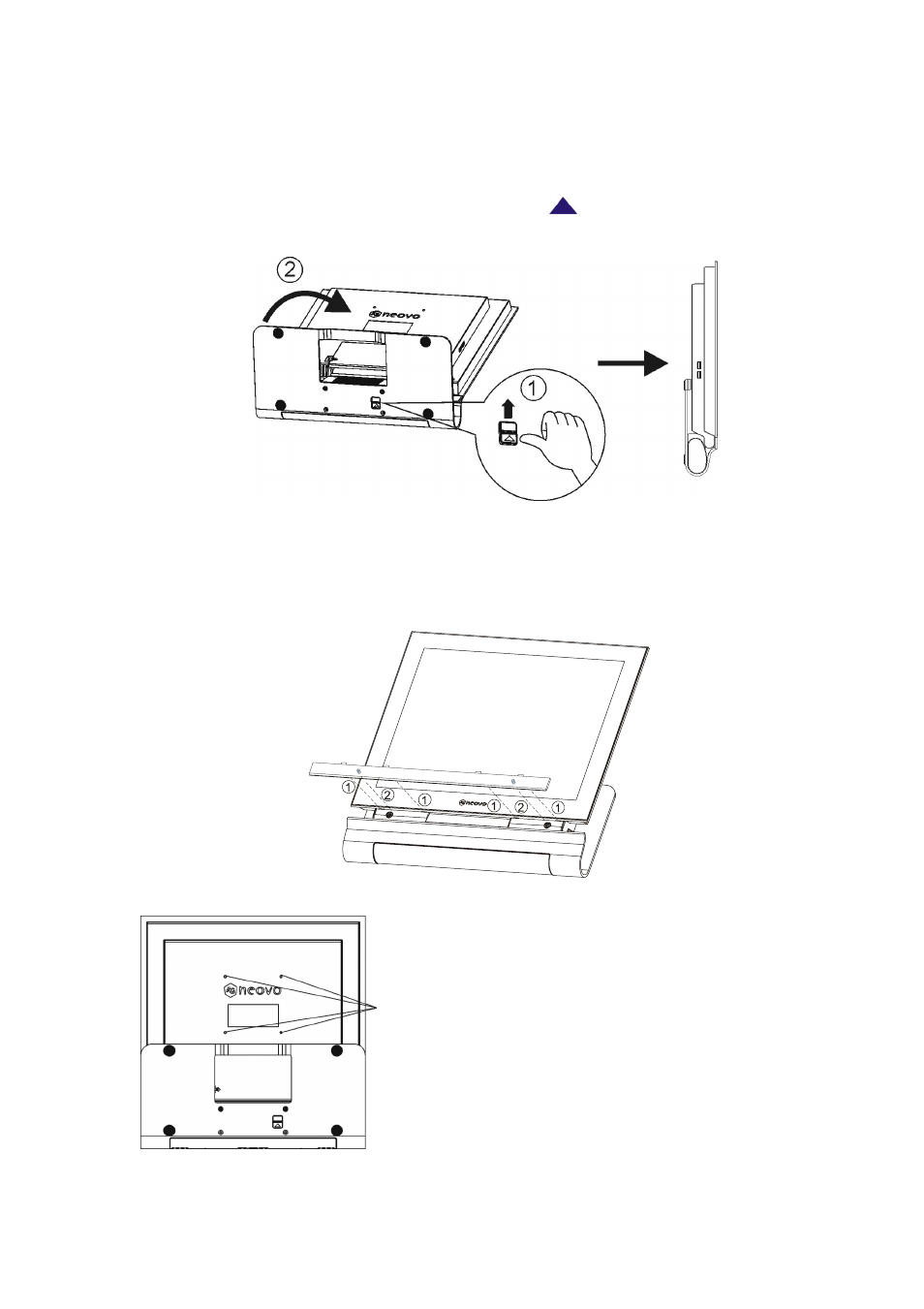

Крепление на стене
Ниже приведены инструкции по креплению ЖК-дисплея на стене.
1. Сложите основание
Для того чтобы подвесить ЖК-дисплей на стене, нажмите синюю клавишу в
нижней части основания в направлении символа
, и сложите его на 90°, как
показано на иллюстрации.
2. Установите декоративную крышку
(1) Направив выступ наверх, вставьте декоративную крышку в прямоугольные
отверстия в нижней части передней панели.
(2) Вдавите декоративную крышку до упора в выемку передней панели.
3. Закрепите ЖК-дисплей на стене
Отверстия для крепления на стене соответствуют
стандарту VESA. Рекомендуется использовать
винт M4 длиной не более 10.
В четыре отверстия для крепления на стене
допускается устанавливать винты типа M4*0,7.
Длина винтов не должна превышать 9,4 мм.
