Подключение 7
Подключение
2
Подсоединение

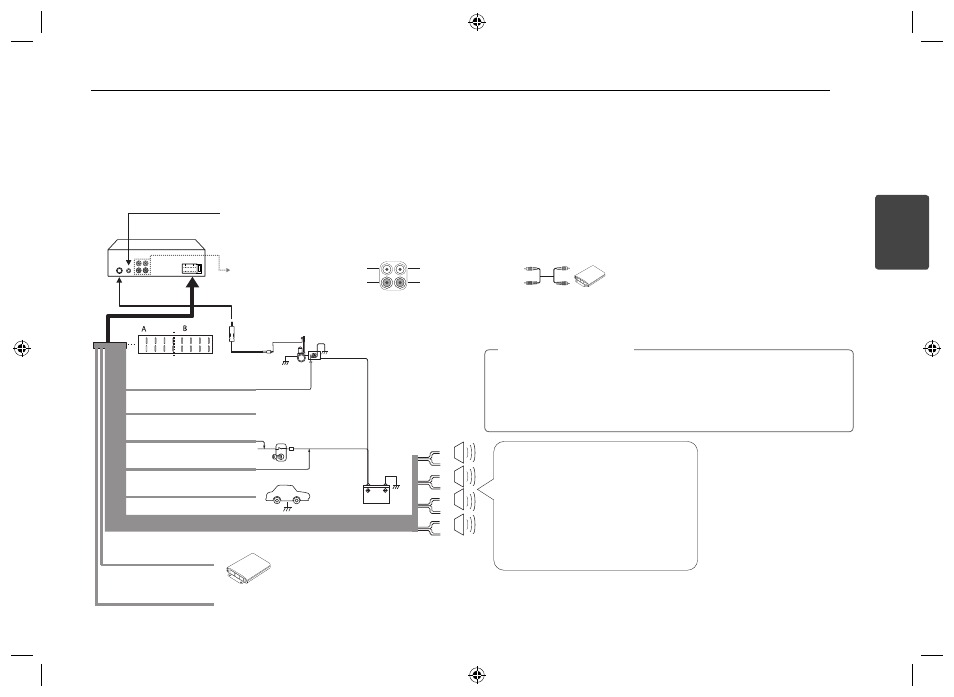

Подключение в автомобиле
Перед установкой проверьте, что переключатель находится в положение ВЫКЛ и удалите клемму с батареи машины. Чтобы не произошло короткого замыкания.
a b c d
e f g h a b c d
e f g h
a
b
c
d
e
f
g
h A
A
A
A
A
A
A
A
телескопическая
антенна с
электроприводом
К выходу аудио (Дополнительно) К входу аудио (Дополнительно)
Тыловая левая АС (левый сабвуфер)
Тыловая правая АС (правый сабвуфер)
B a Не подключено
A a Серый: спереди справа +
A b Серая/черная полоса: спереди справа -
A c Фиолетовый: сзади справа +
A d Фиолетовая/черная полоса: сзади справа -
A e Белый: спереди слева +
A f Белая/черная полоса: спереди слева -
A g Зеленый: сзади слева +
A h Зеленая/черная полоса: сзади слева -
Управляющее реле
Усилитель
B f телескопическая антенна с
электроприводом (голубой)
B g Не подключено
B c Зажигание (красный)
B h Земля (-) (черный)
B d Батарея (+) (желтый)
B e Подключение пульта (голубой/белый)
(Дополнительно)
B b Не подключено
Замок зажигания
Вход проводного ДУ (черный): Возможно подключение проводного адаптера управления. (Дополнительно)
Фронтальная левая АС
Фронтальная правая АС
Усилитель
АКУМУЛЯТОР
При неправильном подключении на устройстве отображается следующее сообщение.
Короткое замыкание в гнезде антенны/дистанционного управления:
- "ANTENNA / REMOTE ON PORT SHORT CIRCUIT CHECK"
После повторного подключения перезапустите устройство.
> ОСТОРОЖНО
