12

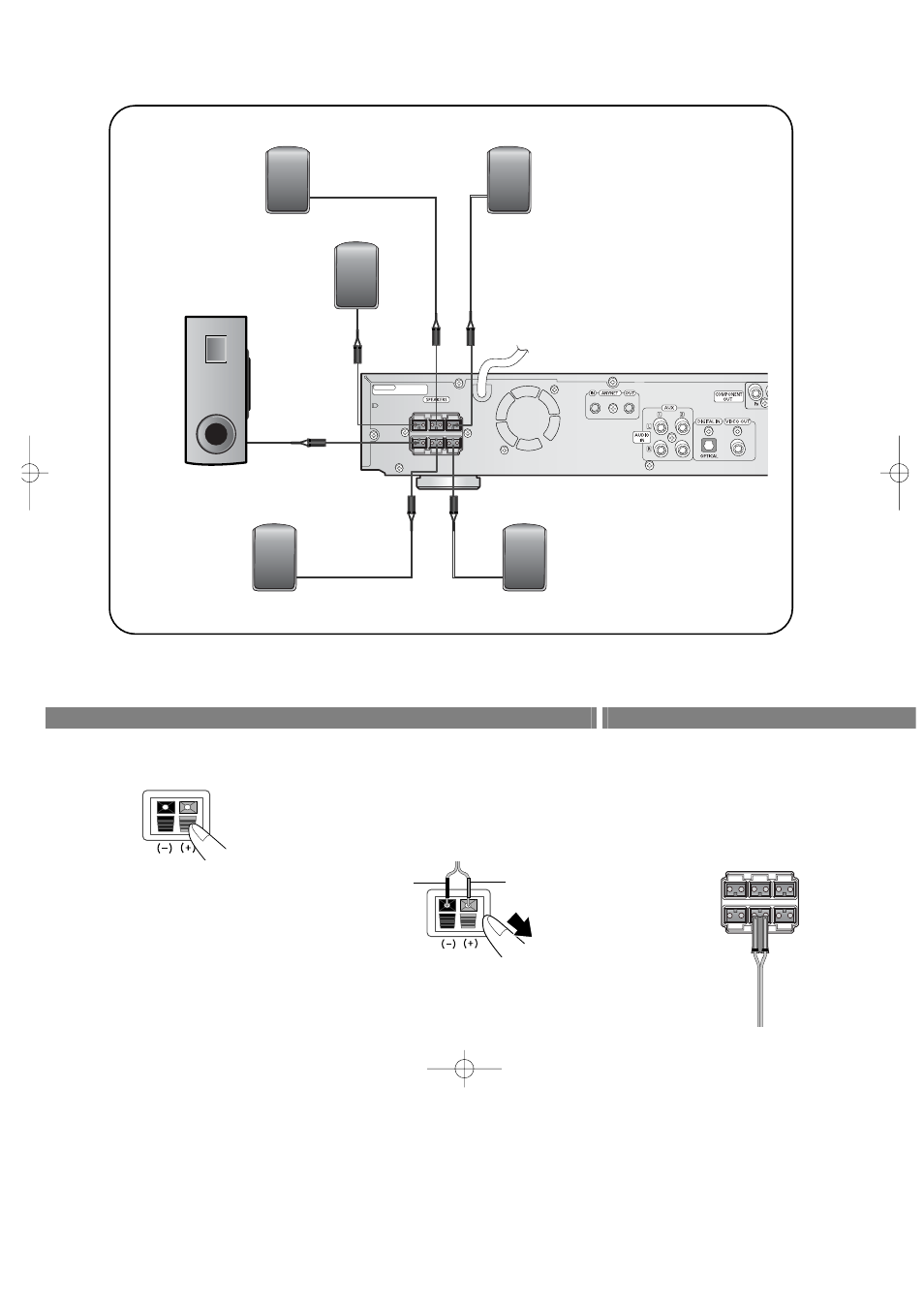

Задняя панель громкоговорителя Задняя панель системы
1 Нажмите язычок клеммы на
задней панели громкоговорителя. 2 Вставьте провод в клемму и
отпустите язычок.
· Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
· Следите за соблюдением
полярности (+ и –).
3 Подсоедините разъемы кабелей от
громкоговорителей к соответствующим
гнездам на задней панели системы.
· Следите за тем, чтобы цвета гнезд для
громкоговорителей соответствовали цветам
разъемов.
· Следите за соблюдением полярности
(+ и –).
Левый тыловой
громкоговоритель
Правый фронтальный
громкоговоритель
Центральный
громкоговоритель
Синий
Зеленый
Белый
Сабвуфер
Фиолетовый
Серый Красный
Правый тыловой
громкоговоритель
Левый фронтальный
громкоговоритель
Черный Серый
SUBWOOFER REAR
R
FRONT
R
CENTER REAR
L
FRONT
L
IMPEDANCE
FRONT / CENTER / REAR : 4Ω SUBWOOFER : 4Ω
