Функциональный модуль

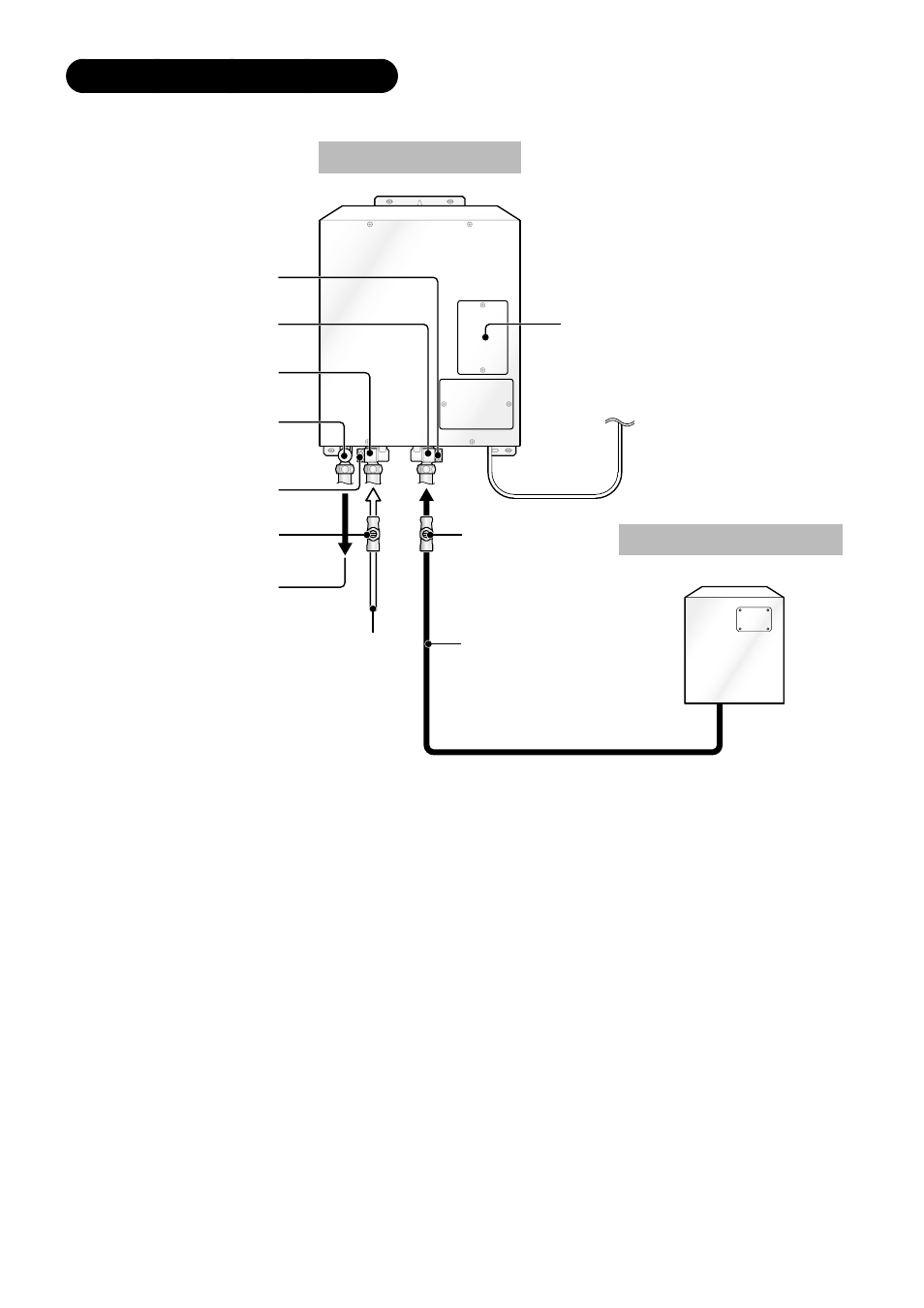

На рисунке приведен пример примерного монтажа.
Ручка для слива воды
(с фильтром)
Патрубок для горячей воды
Патрубок для холодной воды
Патрубок для крана горячей
воды для ванны
Подача холодной воды
Ручка для слива воды
(с фильтром)
Запорный клапан холодной
воды
Функциональный модуль
К прерывателю цепи
Запорный клапан
горячей воды
К крану горячей воды для
ванны
Бойлер
(не включен в объем поставки прибора)
Подача горячей воды
Дополнительная
защитная крышка
●
