Подключение, Вариант 1: hdmi, Вариант 2: компонентный видеосигнал – Инструкция по эксплуатации Samsung HT-X810
Страница 18: Вариант 3: композитный видеосигнал
1
подключение
П
ОДКЛЮЧЕНИЕ
ВИДЕОВЫХОДА
СИСТЕМЫ
К
ТЕЛЕВИЗОРУ
В
ЫБЕРИТЕ
ОДИН
ИЗ
ТРЕХ
СПОСОБОВ
ПОДКЛЮЧЕНИЯ
К
ТЕЛЕВИЗОРУ
.

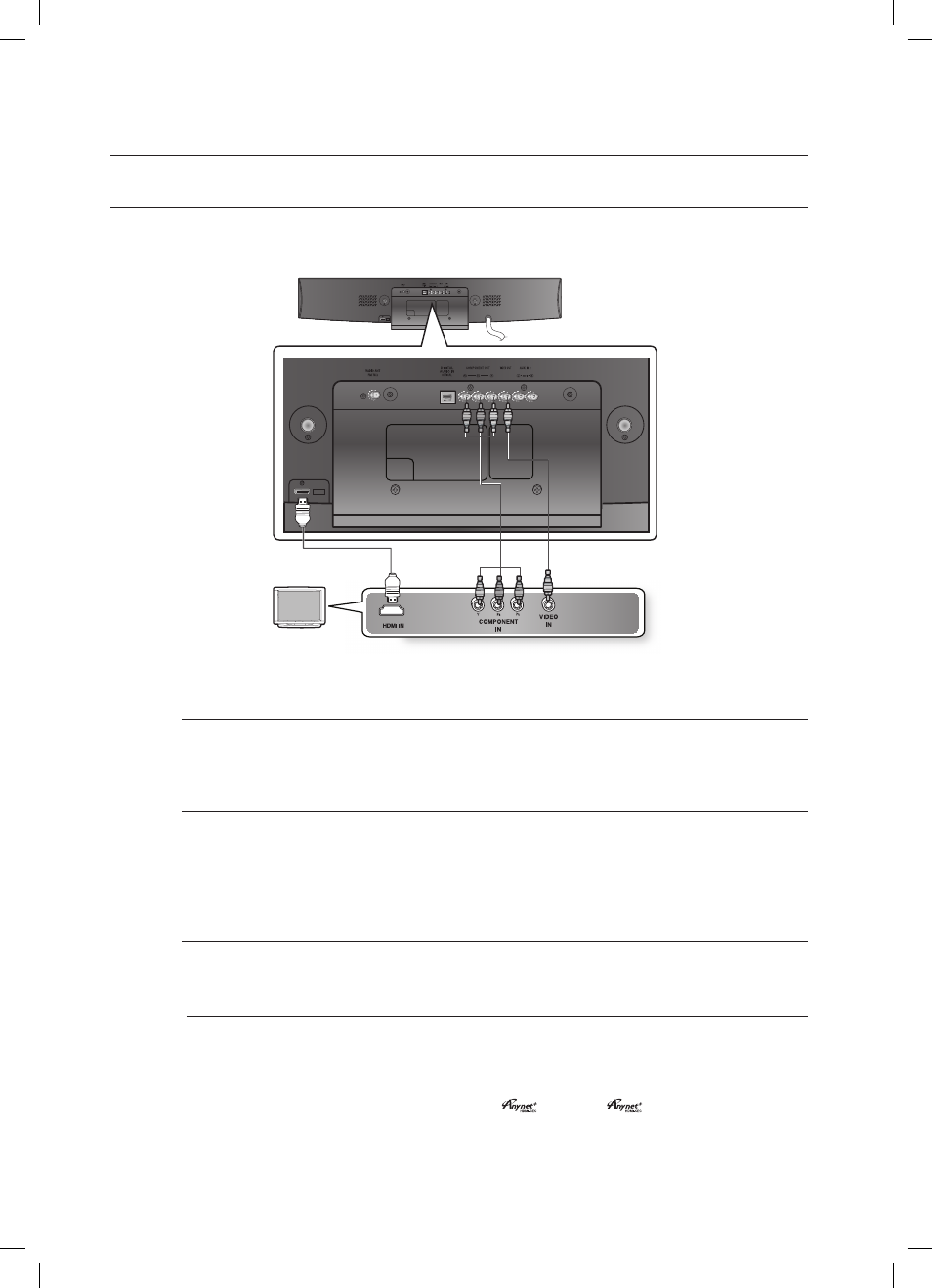

HDMI OUT
HDMI OUT
ВАРИАНТ3
(кабель из комплекта поставки)
ВАРИАНТ2
ВАРИАНТ 1: HDMI
Присоедините кабель HDMI к гнезду HDMI OUT в задней части проигрывателя DVD и гнезду HDMI
IN телевизора.
ВАРИАНТ 2: компонентный видеосигнал
Если на телевизоре имеются компонентные видеовходы, подсоедините компонентный
видеокабель (не входит в комплект) из гнезд компонентного видеовыхода (Pr, Pb и Y),
расположенных на задней панели проигрывателя DVD, к гнездам компонентного видеовхода на
телевизоре.
ВАРИАНТ 3: композитный видеосигнал
Подсоедините поставляемый в комплекте видеокабель к гнезду VIDEO OUT на задней панели
проигрывателя DVD к гнезду VIDEO IN телевизора.
Р
АЗРЕШЕНИЕ
ИЗОБРАЖЕНИЯ
,
ПОЛУЧАЕМОГО
С
КОМПОНЕНТНОГО
ВЫХОДА
- 576
P
(480
P
).
Е
СЛИ
ДЛЯ
ПОДКЛЮЧЕНИЯ
ТЕЛЕВИЗОРА
S
AMSUNG
К
ПРОИГРЫВАТЕЛЮ
DVD
ИСПОЛЬЗУЕТСЯ
КАБЕЛЬ
HDMI,
ДЛЯ
УПРАВЛЕНИЯ
ДОМАШНИМ
КИНОТЕАТРОМ
МОЖНО
ИСПОЛЬЗОВАТЬ
ПУЛЬТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ТЕЛЕВИЗОРА
.
Д
АННАЯ
ФУНКЦИЯ
ДОСТУПНА
ТОЛЬКО
ДЛЯ
ТЕЛЕВИЗОРОВ
SAMSUNG
С
ПОДДЕРЖКОЙ
A
NYNET
+ (HDMI-CEC).
П
РОВЕРЬТЕ
,
ИМЕЕТСЯ
НА
ВАШЕМ
ТЕЛЕВИЗОРЕ
ЛОГОТИП
ЕСЛИ
ЛОТИП
ИМЕЕТСЯ
,
ЗНАЧИТ
ТЕЛЕВИЗОР
ПОДДЕРЖИВАЕТ
ФУНКЦИЮ
A
NYNET
+.
К
ОГДА
ТЕЛЕВИЗОР
ПОДКЛЮЧЕН
ПО
ИНТЕРФЕЙСУ
HDMI,
КОМПОЗИТНЫЙ
И
КОМПОНЕНТНЫЙ
СИГНАЛ
НЕ
ПЕРЕДАЮТСЯ
.
M
`
`
`
`
ВАРИАНТ1
(кабель из комплекта поставки)
