Введение
Отсек носителя принтера
09.06.2009
S4M Руководство пользователя
13290L-154 Вер. A
Отсек носителя принтера
На
упрощенно показан отсек носителя принтера. В зависимости от
конфигурации принтера содержимое отсека может незначительно отличаться от
показанного на рисунке.

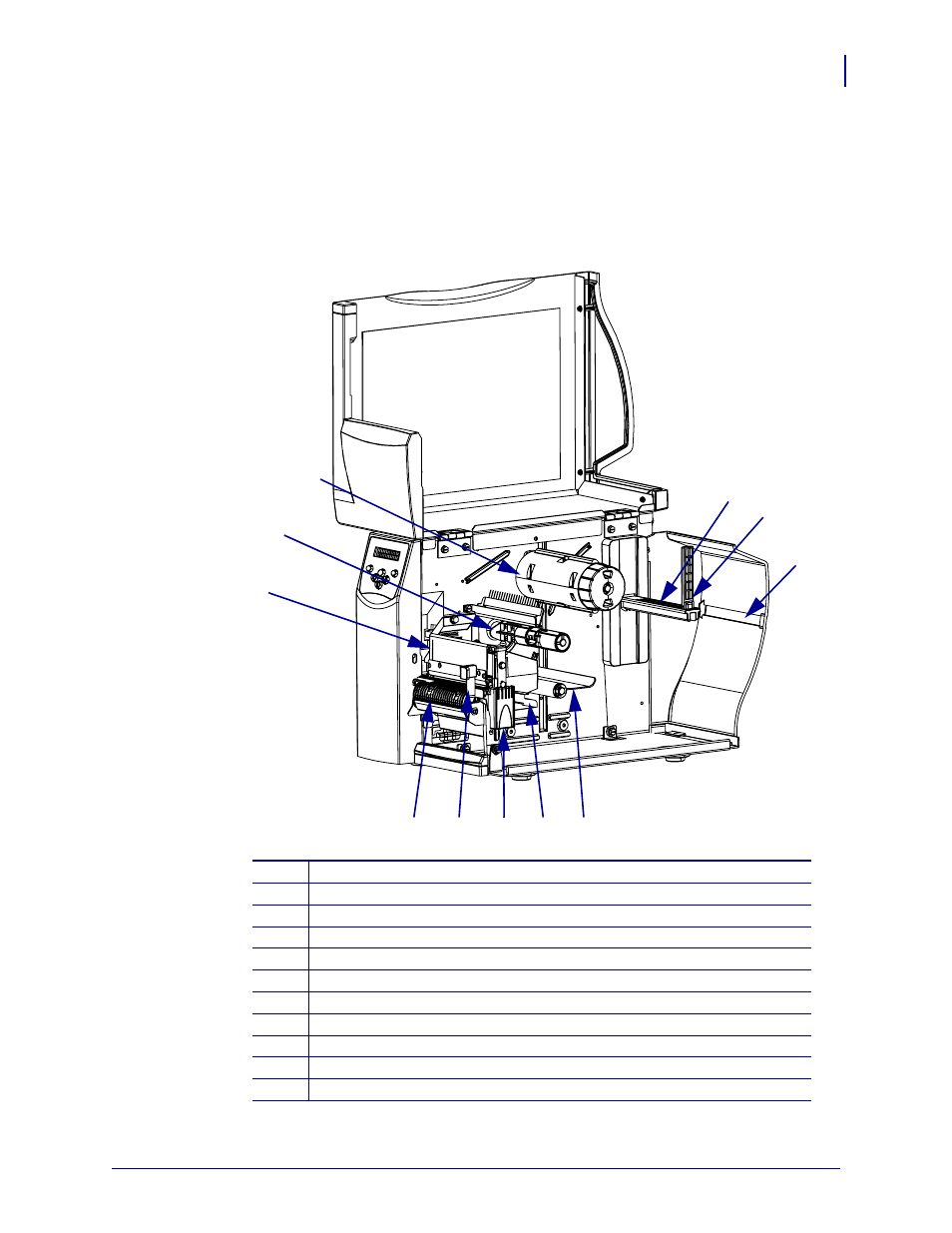

Рис. 5 • Отсек носителя
1
Узел печатающей головки
2
Шпиндель подачи ленты*
3
Приемный шпиндель ленты*
4
Кронштейн подачи носителя
5
Направляющая подачи носителя
6
Место для фальцованного носителя
7
Узел рычага
8
Направляющая носителя
9
Защелка печатающей головки
10
Рычаг открывания узла отклеивания**
11
Узел отклеивания**
* Имеется только у принтеров, печатающих методом термопереноса.
** Имеется только у принтеров, поддерживающих отклеивание.
