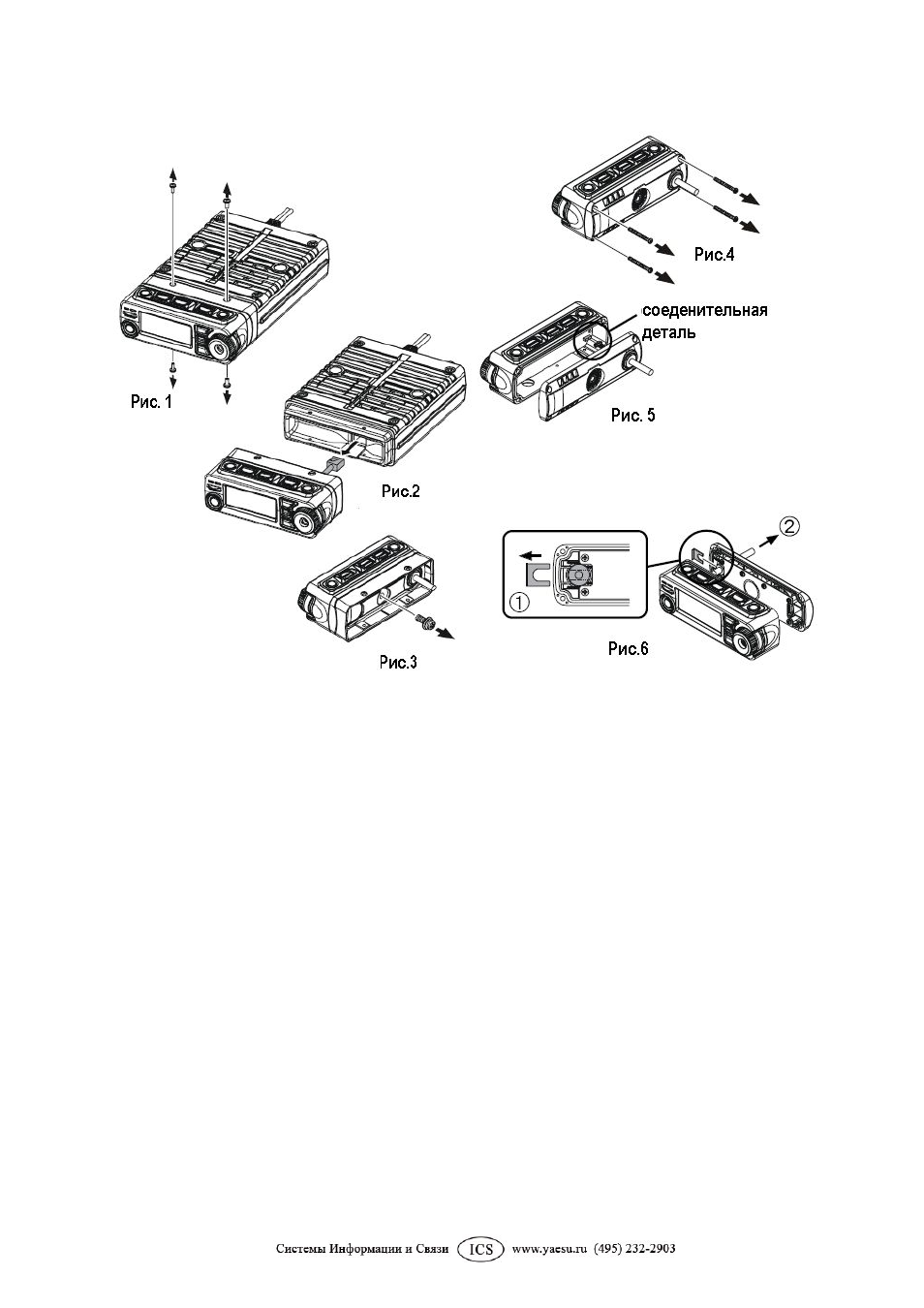

5. Удалите фиксирующую пластину с заднего корпуса (см. рис.6-1) и вытяните соединительный
кабель из заднего корпуса (см. рис.6-2).
6. Подключите соединительный кабель 3 м, входящий в комплект поставки, на задней части
заднего корпуса. (Рис. 7-1), а затем подключите соединительный кабель к заднему корпусу при
помощи фиксирующей пластины, которую Вы удалили ранее. (см. рис. 7-2).
7. Подключите соединительный кабель к печатной плате (См. рис. 8), а затем установите на место
задний корпус передней панели, зафиксировав его при помощи четырех винтов. (См. рис.9).
8. Подключите восьмиштырьковый модульный штекер соединительного кабеля к радиостанции.
(См. рис. 10).
