3
Подготовка и подключение управляющего кабеля
Перед установкой антенны и поворотного устройства, произведите подключение и тщательно
проверьте его работоспособность на земле.
Подготовка управляющего кабеля
Управляющий кабель должен иметь шесть жил диаметром не менее 0,517 мм
2
(при длине менее 30 м).

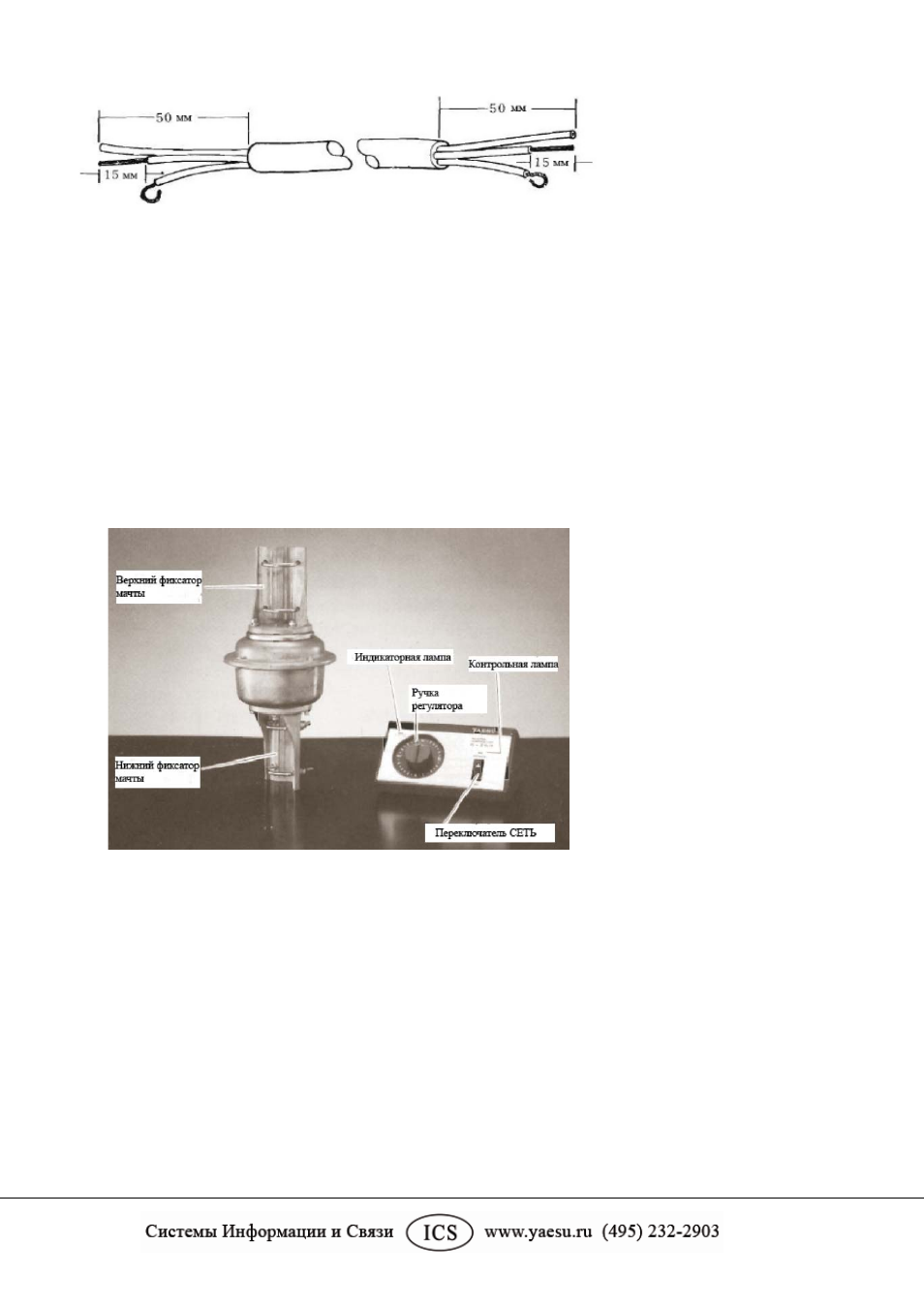

(1) Протолкните один конец управляющего кабеля через изолирующую втулку в нижнем фиксаторе
мачты, как показано на Рис. 1.
(2) С особой осторожностью, чтобы не повредить изоляцию отдельных проводов, снимите около 50
мм внешней оболочки кабеля с каждого конца, а затем освободите от изоляции концы проводов
на длину 15 мм.
(3) Скрутите жилы каждого провода, сделайте на концах ушки размера, достаточного для того,
чтобы в них проходили контактные винты в устройствах поворота и управления. Затем слегка
залудите каждое ушко припоем (так должны быть подготовлены оба конца кабеля).
Подключение управляющего кабеля
(1) Подсоедините каждый провод кабеля к клемме на тыльной стороне устройства поворота.
Запишите, провод какого цвета к какой клемме подключен.
(2) Сверяясь с вашими записями подключения проводов к устройству поворота, подсоедините
провода к клеммам на тыльной стороне устройства управления (Рис. 2) так, чтобы провод одного
цвета соединял на поворотном и управляющем устройствах клеммы с одинаковыми номерами, т.е.
1и 1, 2 и 2 и т.д.
(3) Убедитесь, что переключатель СЕТЬ (POWER) на устройстве управления находится в положении
ВЫКЛ (OFF), и включите питающий шнур в сеть переменного тока.
(4) Включите переключатель СЕТЬ (POWER). Должна засветиться контрольная лампочка, а при
вращении ручки регулятора должна засветиться лампочка индикатора работы, а устройство
поворота должно начать движение в ту же сторону, куда вращается регулятор. Проверьте работу
