4. Спецификации
Рабочие частоты
1.8 ~ 28 МГц. Все любительские диапазоны, включая WARC
Виды излучения
SSB, CW, RTTY
ВЧ раскачка
85 Вт обычно (75~95 Вт макс.)
Выходная мощность
750Вт PEP (макс), 630Вт CW (обычно)
Напряжение стока
53 V (при отсутствии ВЧ раскачки)
Ток стока
30 A максимум
Входной импеданс
50 Ом (несимметричный)
Выходной импеданс
50 Ом (несимметричный)
Оконечный транзистор
SD2933 x 4 (MOS FET компании ST Micro)
Схема усилителя
Двухтактная класса AB
Метод охлаждения
Принудительное воздушное охлаждение
Мульти-метр
Выходная мощность Pf 1 кВт
Отраженная мощность Pr 100 Вт
Напряжение стока Vd 60 V
Ток стока Id 50A
Входные/выходные разъемы
UHF SO-239 с тефлоновой изоляцией
АС питание
AC 230V (200/220/240V) 7.5A максимум
AC 115V (100/110/120V) 15A максимум
Потребляемая мощность
1.35 kVA в режиме передачи
Габариты
272 х 142 х 363 мм
Вес
Приблизительно 15 кг
Аксессуары
Кабель питания (1 шт)
RCA разъем (2 шт)
Запасной предохранитель 8А (для линии AC230V) x 2 шт
Запасной предохранитель 15А (для линии AC115V) x 2 шт
Запасной предохранитель 1А
миниатюрный предохранитель для PC1664 - основной платы
управления и PC1662 – платы усилителя мощности (3 шт.)
Запасной предохранитель 2А
миниатюрный предохранитель для PC1407 – платы управления.
Руководство пользователя
Опциональные устройства
Автоматический антенный тюнер (HC-1.5KAT)
5. Питающее напряжение
Хотя усилитель мощности предусматривает питание от сети переменного тока с напряжением AC
115V AC (100-120V) и АС 230V (200-240 V AC), мы рекомендуем для стабильности использовать
источник питания 230V AC.
Корректный разъем для подключения к сети переменного тока приобретается самостоятельно и не
входит в комплект, поскольку стандарт разъемов различен по всему миру.
По умолчанию питающее напряжение трансивера – 230 V AC (или соответствует указанному
пользователем на этапе заказа). Если вы хотите установить питающее напряжение 115V AC, то

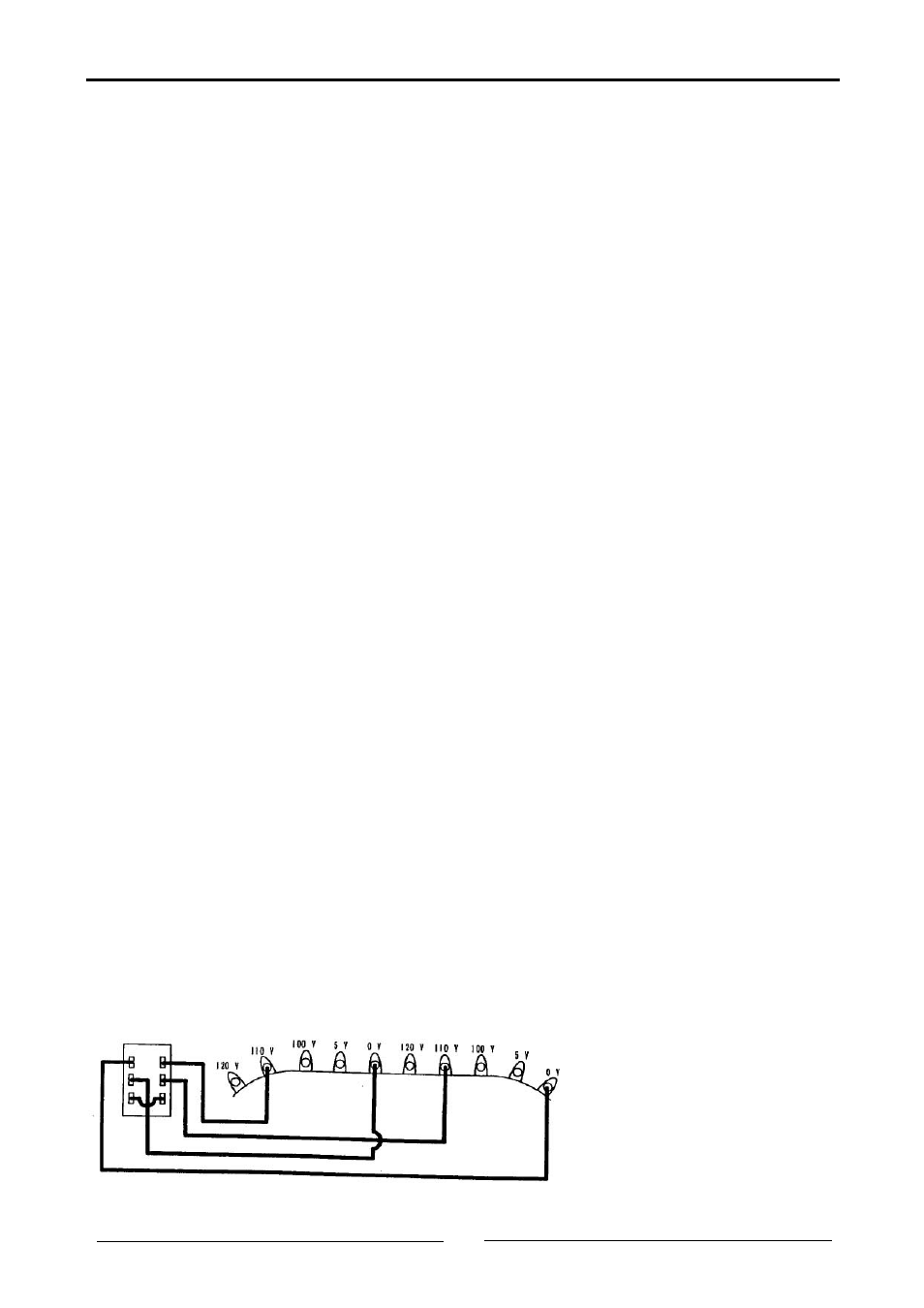

переместите переключатель на нижней панели шасси в соответствующее положение (см рисунок
ниже). Если ваше питающее напряжение отличается от значения 230/115V, руководствуйтесь
рисунком ниже. Прежде чем осуществлять какие-либо настройки, касающиеся
питающего напряжения, убедитесь, что вы отключили кабель питания от сети переменного тока. В
противном случае существует опасность поражения электрическим током.
110V/220V
