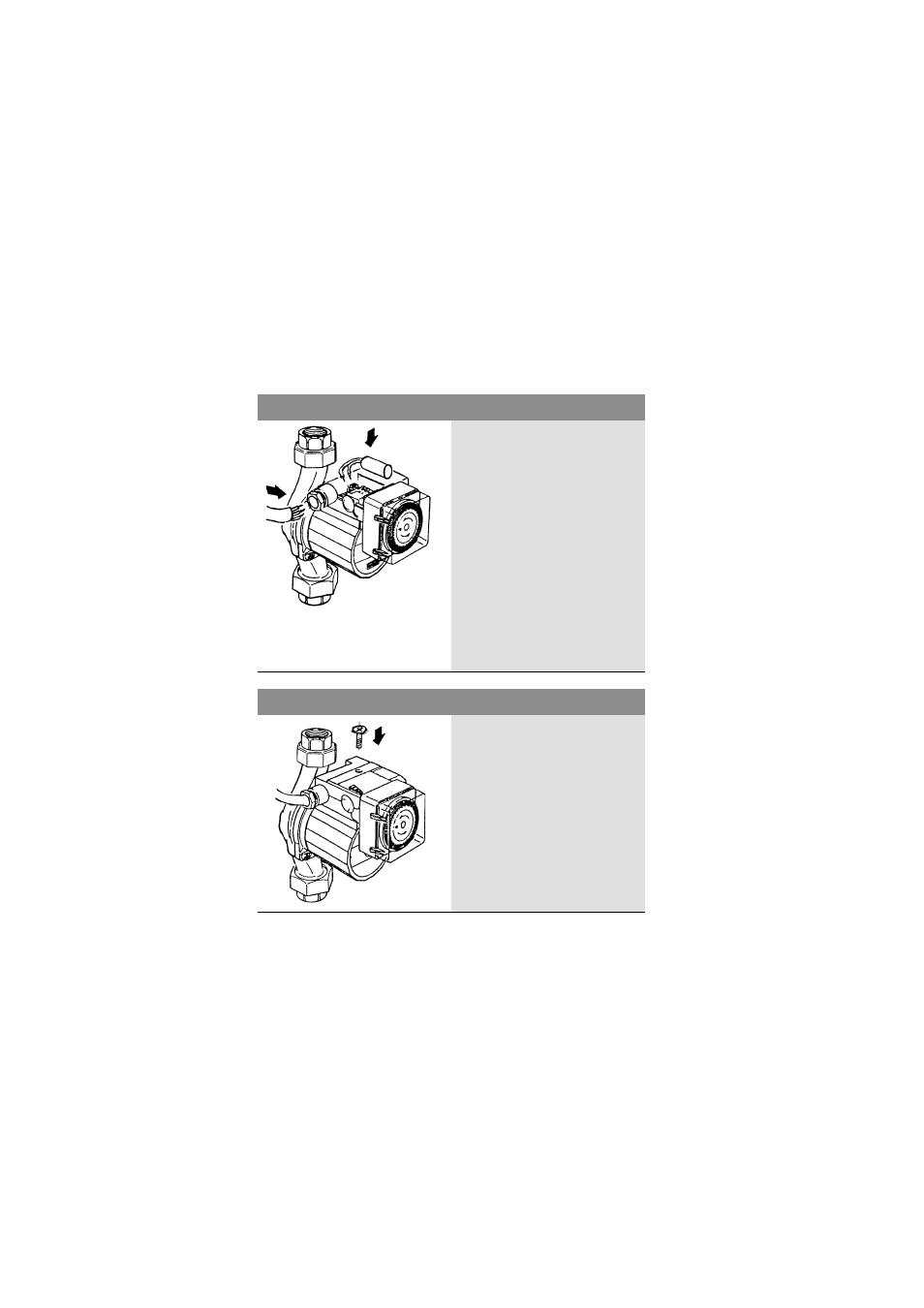

Рис. 8:

• Вставить конденсатор в углуб-

ление клеммной коробки.

• Выверить соединительные

провода конденсатора таким
образом, чтобы их свободно
можно было ввести в оба кон-
тактных гнезда (┤├).

• Правильно расположить про-

вода.

• Ввести сетевой кабель через

резьбовое соединение PG
и подсоединить к клеммам L, N
и болту для заземления (E↑).

• Снова затянуть резьбовое

соединение PG.

Рис. 9:

• Надеть крышку модуля, входя-

щую в объем поставки, вклю-
чая крепежный винт и затянуть
его.

• Снова активировать подклю-

чение насоса к сети.
