E- 9

Проверьте, должным ли образом было смонтировано устройство
погружного монтажа в рабочей зоне. Проверьте также, установлен ли
соединительный фланец (А) на напорном патрубке (В) насоса и
правильно ли вставлено резиновое уплотнение (С) в соединительный
фланец (А). Если это не так, то установите фланец с помощью
соответствующих винтов (D) на агрегат и вставьте резиновое
уплотнение (C) в соединительный фланец (A).

Установите насосный агрегат на прочную опору и проложите
питающие кабеля.

Закрепите трос/цепь подъемного устройства с помощью подходящих
строповочных средств на ручке (E) или на проушине насосного
агрегата.

Поднимите оборудование и разверните его над рабочей зоной.
Осторожно опустите насосный агрегат. Убедитесь в том, что захват (F)
соединительного фланца охватывает направляющий элемент.

Осторожно опустите оборудование в рабочую зону. При этом слегка
натягивайте питающие кабеля. Следите за тем, чтобы они не
повреждались!

Опустите насосный агрегат до соединительной опоры. Как только
оборудование присоединено к трубной системе, снимите трос из
подъемного устройства и предохраните его, а также питающие кабеля
от падения и повреждений.

Доверьте специалисту подключение оборудования и встроенных
защитных и контрольных устройств к электрической сети. См.
технический паспорт «Электрические соединения» в данной
инструкции.

Включите установку. Сразу же убедитесь в том, что воздух не
вносится в перекачиваемую жидкость и обеспечивается минимально
допустимое покрытие насоса водой. Если в трубной системе имеется
воздух, его необходимо сразу же удалить через воздуховыпускные
устройства.

Ввод в эксплуатацию

Соблюдайте также главу «Ввод в эксплуатацию» данной
инструкции по эксплуатации и техническому обслуживанию!

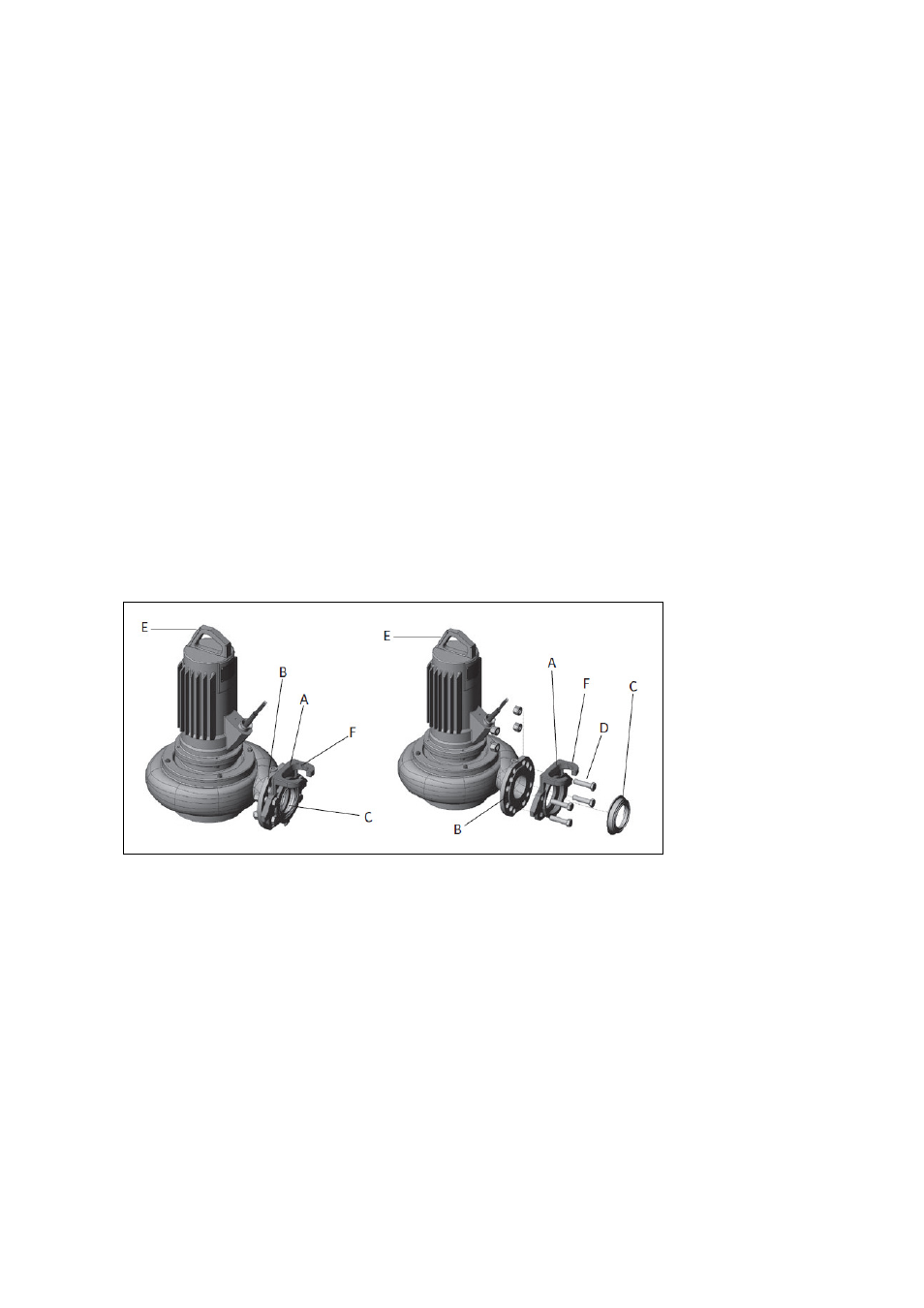

Рис. E-7: Монтаж соединительного фланца
