Wilo MVISE 2G - Инструкция (Страница 15)

Инструкция по монтажу и эксплуатации
Возможны технические изменения!
- 15 -
Если регулирование происходит по давлению, то параметры Р, I и D уже заданы. Для других параметров
регулирования каждый параметр Р, I и D задается при настройке.
РЕЖИМ 2
Регулирование по давлению (см. рис. 5, 6 и 7)
Для регулирования насоса по давлению необходим датчик давления и мембранный бак.
Требование к датчику: погрешность измерения датчика менее 1%, измеряемая величина должна лежать в
диапазоне от 30% до 100% измеряемого диапазона. Полезный объем мембранного бака должен быть не
менее 8 л. (Мембранный бак и датчик давления поставляются в качестве принадлежностей).

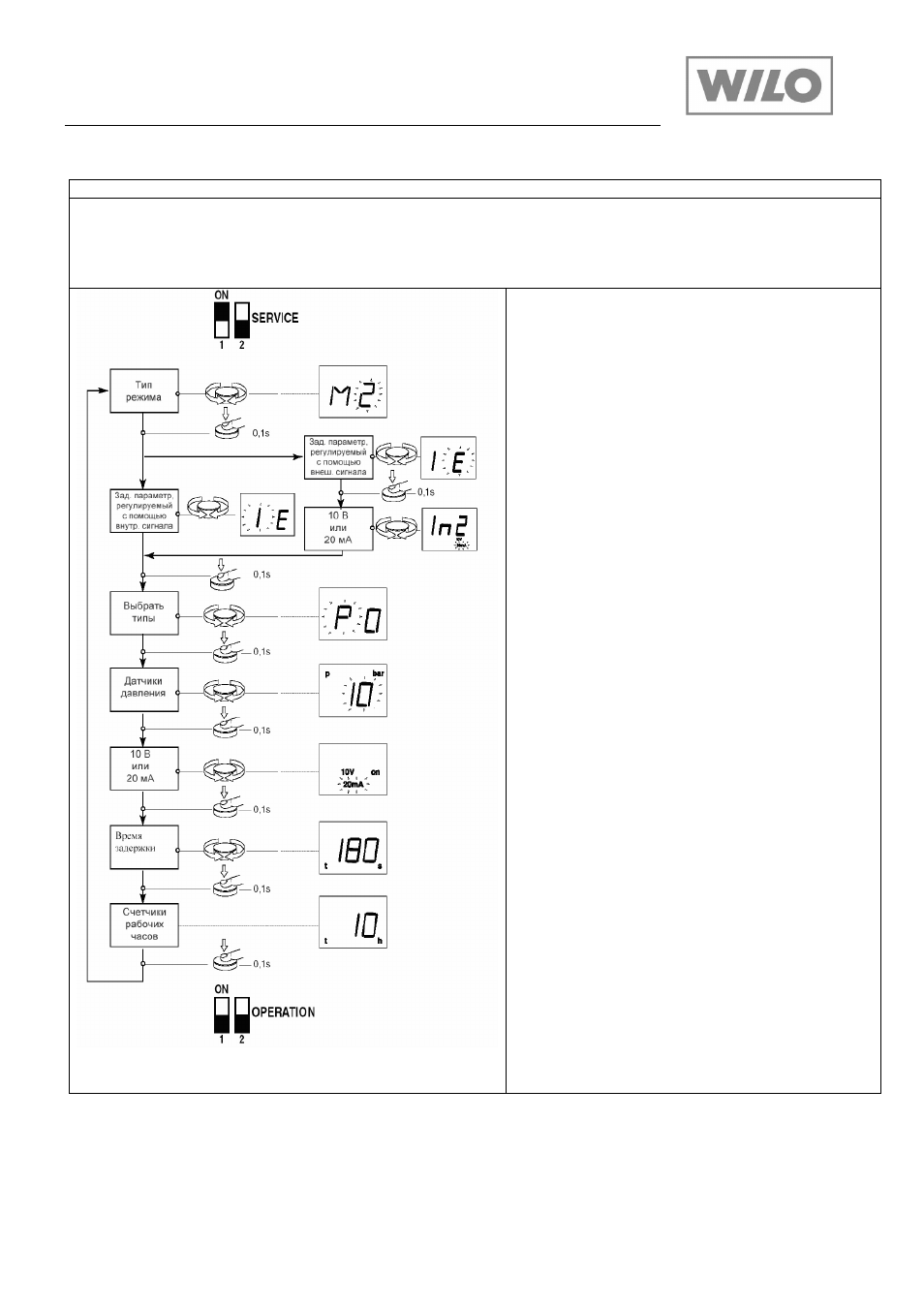

Переключатель (рис. 4, поз. S ) установить в
позицию SERVICE.
Выберите «М2».
Подтвердите выбранный вариант.
Выберите источник (регулирования) заданного
значения, внутренний/внешний, стандартная
настройка «I». (Выбор источника происходит
при помощью поворота поворотной кнопки).
Подтвердите выбранный вариант.
Если был выбран внешний источник «Е», то
регулирование величины управляющего
воздействия производится с помощью внешнего
сигнала.
Выберите тип сигнала (0-10 В) или (4-20 мА).
Подтвердите выбранный вариант.
Для регулирования по давлению выберите тип
параметра «Р».
Подтвердите выбранный вариант.
Выберите диапазон измерений датчика (6,10
бар).
Подтвердите выбранный вариант.
Выберите тип сигнала датчика (0 – 10 В) или (4-
20 мА) (мигающая индикация отображает
значение сигнала).
Подтвердите выбранный вариант.
Установите время запаздывания от 0 до 180
секунд- время выключения насоса (время
между регистрацией нулевого расхода и
полным отключением насоса). Стандартная
настройка 180 сек.
Введите в память новое значение.
Отображение показаний счетчика рабочих
часов. (Количество часов работы насоса).
Подтвердите окончания операции.
Переключатель вновь установить в позицию
OPERATION.
