- 8 -

4.4

Объем поставки


-
прибор управления SK-701

- 1

шт.

-

комплект гермовводов

- 1

шт.

-

шурупы для крепления внутренней платы

- 4

шт.

-

инструкция по монтажу и эксплуатации

- 1

шт.


Примечание: погружные электроды в комплект не входят.


5.
Установка / монтаж


5.1
Монтаж прибора управления
Корпус прибора крепится на стене при помощи дюбелей и шурупов (4 шт.).
Дюбели и шурупы в комплект поставки не входят.
Правое нижнее отверстие в корпусе для крепления не использовать!

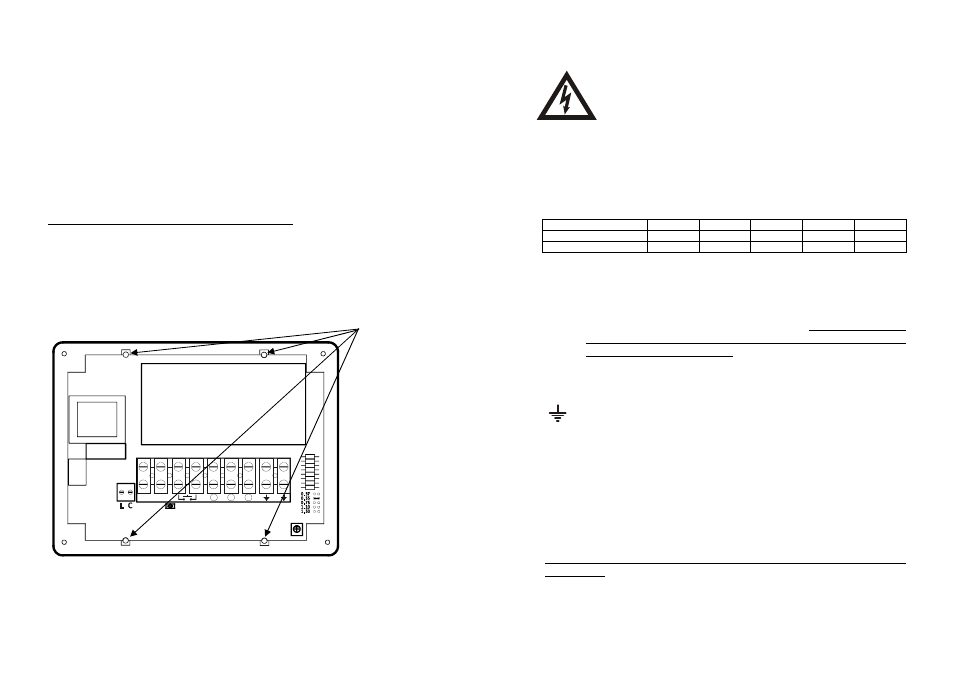

5.2
Монтаж внутренней платы прибора управления
Внутренняя плата крепится к корпусу прибора при помощи шурупов (4 шт.).

























N

L

Син. Кор. Чер.

С

фаз.

P

места крепления

платы

- 9 -

5.3 Электрическое подключение (рис. 2)

Электрическое подключение разрешается производить
электромонтеру, имеющему допуск соответствующего
местного энергоснабжающего предприятия, и согласно
действующим правилам.

-

вид тока и напряжения питающей электросети должны соответствовать
техническим данным на настоящий прибор (п.1.2);


-

мощность подключаемого насоса/двигателя должна соответствовать типу
исполнения прибора, определяемому перемычкой мощности (рис.2,
поз.5) и фазосдвигающим конденсатором -

С

фаз.

(

рис.2, поз.2):

Мощность насоса (кВт)

0,37

0,55

0,75

1,1

1,5

Конденсатор С

фаз.

(

мкФ)

16

20

30

40

50

Тип исполнения прибора

CDF16

CDF20

CDF30

CDF40

CDF50

-

клеммная колодка (рис. 2, поз. 4) подключается в следующем порядке:


L, N - клеммы для подключения к однофазной электросети ~220В,50Гц,

L-фаза, N-нейтраль;

P

-

две клеммы для подключение реле давления, в случае отсутствия
реле давления клеммы необходимо перемкнуть (сечение
перемычки минимум 1,5 мм²);

Син., Кор., Чер. - три клеммы для подключения однофазного насоса/

двигателя стандартным кабелем в соответствии с
цветовой гаммой (синий, коричневый, черный);

-

две дополнительные клеммы для присоединения контактов

заземления

-

клеммы для подключения погружных измерительных электродов L и

С (рис.2, поз.5) подключаются следующим образом:

L - клемма для подключения основного измерительного электрода;

С - клемма для подключения заземляющего измерительного

электрода.

Электроды устанавливаются на одном или на разных уровнях – по
желанию монтажника. Насос будет отключаться при опускании уровня
воды ниже уровня верхнего электрода.

В случае отсутствия погружных электродов клеммы L и С необходимо
перемкнуть.
