12
WILO SE 09/2011
Русский
ОПАСНО! Угроза жизни!
В результате разрядки конденсаторов
преобразователя могут возникнуть опасные
напряжения.
• Поэтому после выключения электропитания
всегда необходимо подождать 5 минут,
прежде чем начинать какие-либо работы на
преобразователе.
• Обесточить все электрические соединения
и контакты.
• Обеспечить правильное соединение соеди-
нительных клемм.
• Обеспечить надлежащее заземление насоса
и установки.

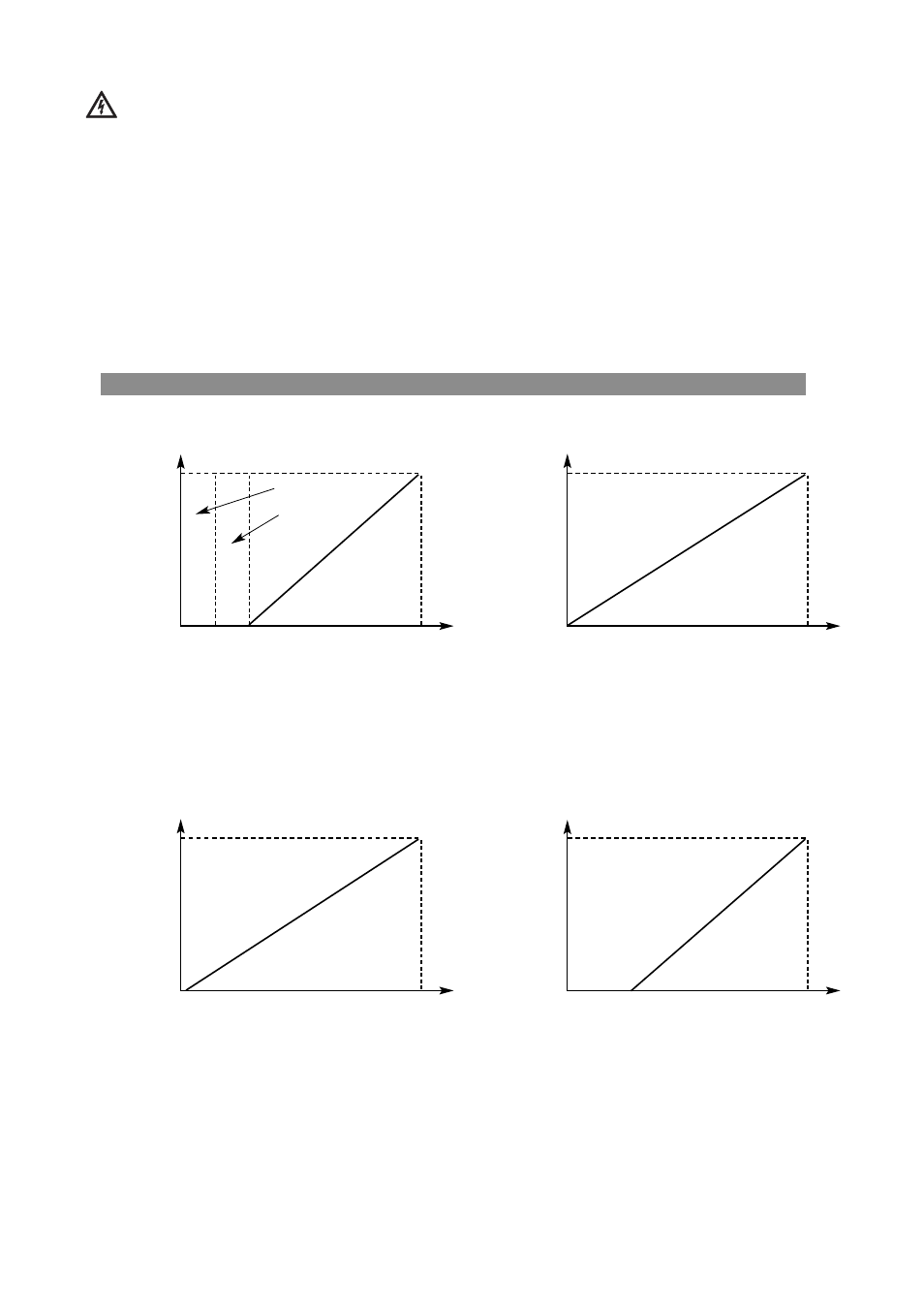

IN1: вход датчика в режимах «Постоянное давление» и «ПИД-регулятор»
100 %
Сигнал датчика 4 - 20 мА
0 2 4 20 Входная сила тока (мА)
Значение
в % от диапазона
измерения
датчика
От 0 до 2 мА при условии, что
кабель отсоединен.
Безопасный
диапазон
100 %
Сигнал датчика 0 - 10 мА
0 10 Входное напряжение (В)
Значение
в % от диапазона
измерения
датчика
100 %
Сигнал датчика 0 - 20 мА
0 2 20 Входная сила тока (мА)
Значение
в % от диапазона
измерения
датчика
100 %
Сигнал датчика 2 - 10 мА
0 10 Входное напряжение (В)
Значение
в % от диапазона
измерения
датчика
Способы регулирования
