WILO-MPS.
Инструкция оператора
10
На лицевой панели каждого шкафа силовой коммутации
расположены следующие органы управления, для каждого из
насосов (пост ручного управления):
• Лампа «Сеть» (1). Индикация подачи питания на мо-
дуль управления насосом.
• Лампа «Авария» (2). Индикация аварийных ситуаций,
диагностированных модулем управления насосом.
• Переключатель «Ручной-Стоп-Автомат» (3). Выбор
режима работы.
• Кнопочный пост со световой индикацией «Пуск-Стоп»
со световой индикацией. Кнопка «Пуск» (4)
• Кнопочный пост со световой индикацией «Пуск-Стоп»
со световой индикацией. Кнопка «Стоп» (5)
• Кнопка «Аварийный стоп» (6). Экстренная остановка
станции оператором при аварийных режимах.

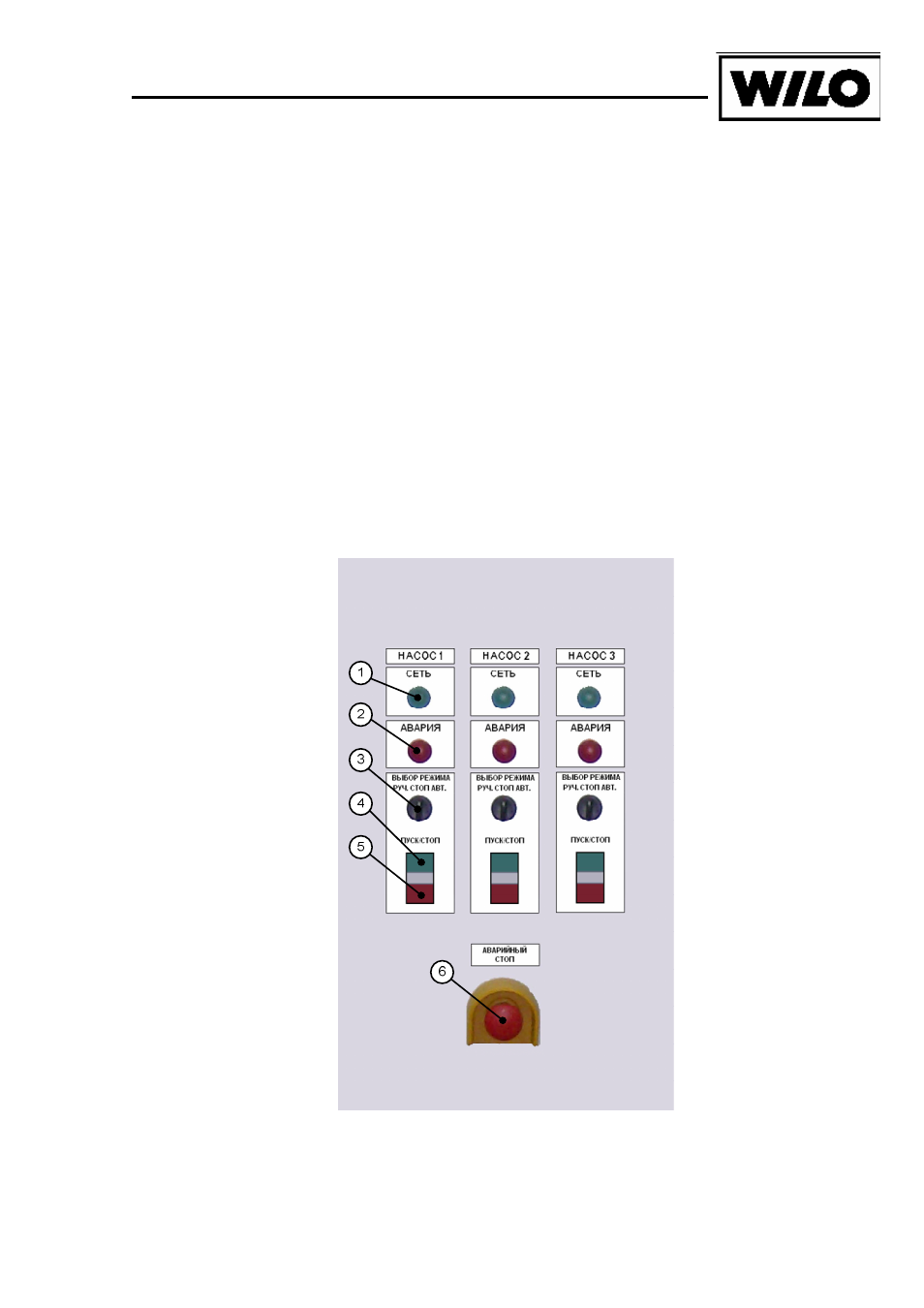

Рис. 4. Внешний вид органов управления шкафов силовой ком-
мутации.
