Взрывозащищенное реле ER 143
12-2

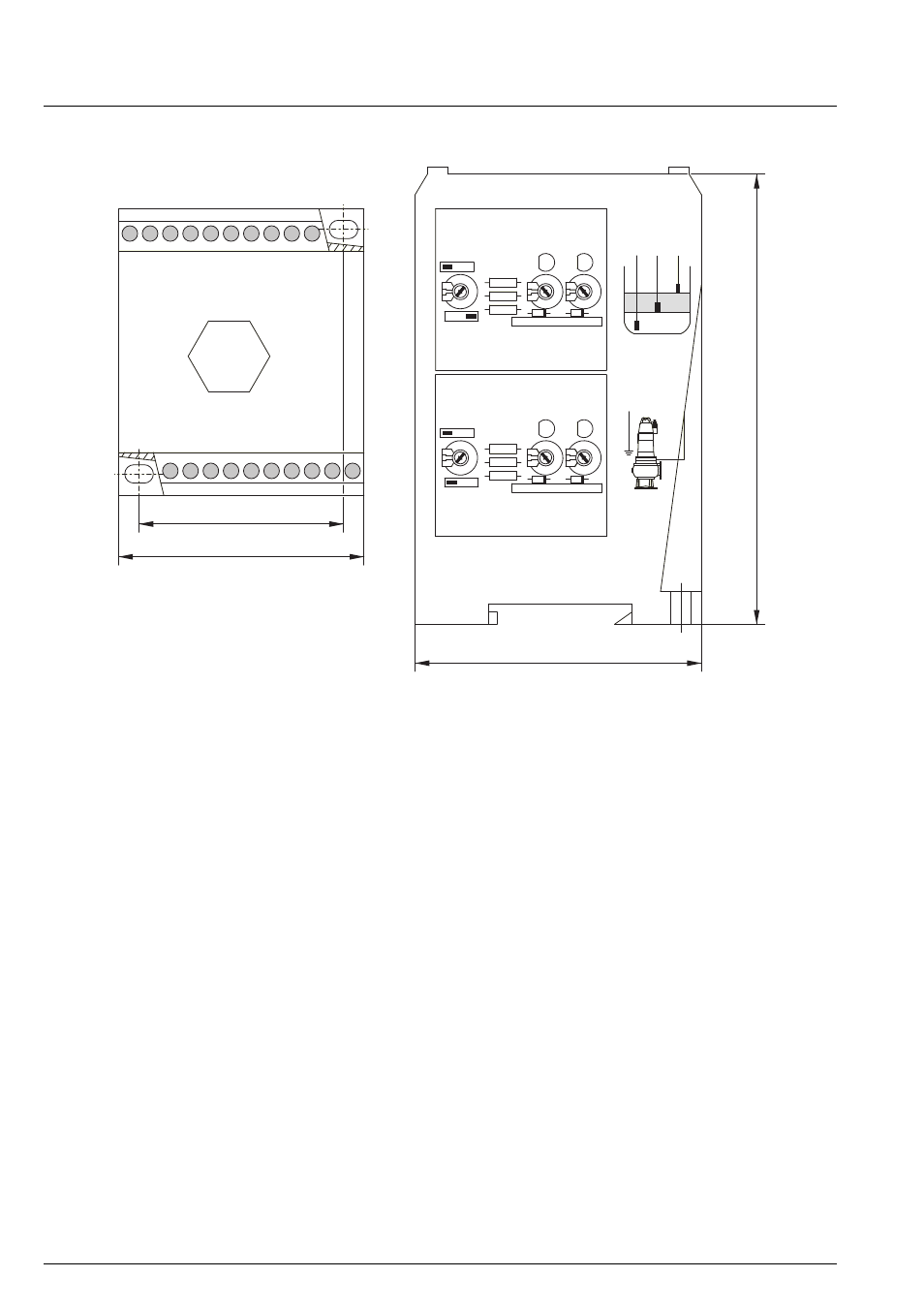

Рис. 12-1:
Размерный чертеж «Взрывозащищенное реле ER 143»
12.3 Описание принципа работы
Реле использует электропроводность жидкостей для регулирования уровня заполнения. Интегрированный
и стабилизированный по напряжению и температуре коммутационный усилитель обнаруживает даже в
слабо проводящих жидкостях протекающий переменный ток между корпусом и электродом. Благодаря
точно стабилизированной точке переключения и триггерной характеристике коммутационного усилителя
достигается однозначная характеристика коммутационного процесса.
В отличие от простых реле, данное реле имеет электронный удерживающий контакт. При использовании
одного электрода минимального уровня и одного электрода максимального уровня можно реализовать
управление по методу «минимальный-максимальный» без дополнительных устройств. В качестве рабочих
контактов имеется два контакта с нулевым потенциалом.
Если жидкость касается электрода максимального уровня, реле притягивается, и остается притянутым до
тех пор, пока уровень жидкости не станет ниже электрода минимального уровня или больше не будет
касаться его.
При использовании в качестве реле защиты контактов рабочие контакты подключаются вместо электродов.
Т. к. по электродам течет переменный ток через измеряемую среду, электролитическое
расщепление и влияние среды исключается!
12.4 Монтаж
Если посредством измерительного датчика заземляется искробезопасная токовая цепь,
например, для электродов, то все металлические части установки соединить друг с
другом через общую линию уравнивания потенциалов!
Ex
Ex
50
11
0
60
70
Niveausteuerung
Level control
Dichtraumüberwachung
Sealing chamber control
30 k
300 k
Alarm
Alarm
Betrieb
Duty
30 k
300 k
Alarm
Alarm
Betrieb
Duty
Ruhestrom
Standby current
Arbeitsstrom
Duty current
Ruhestrom
Standby current
Arbeitsstrom
Duty current
E0
E0
E1
E2
E2
