Инструкция по эксплуатации Wilo CC-System_конвертер сигналов
Страница 3
Конвертер сигналов 0(2) – 10 В / 0(4) – 20 мА
________________________________________________________________________________
2 ‐

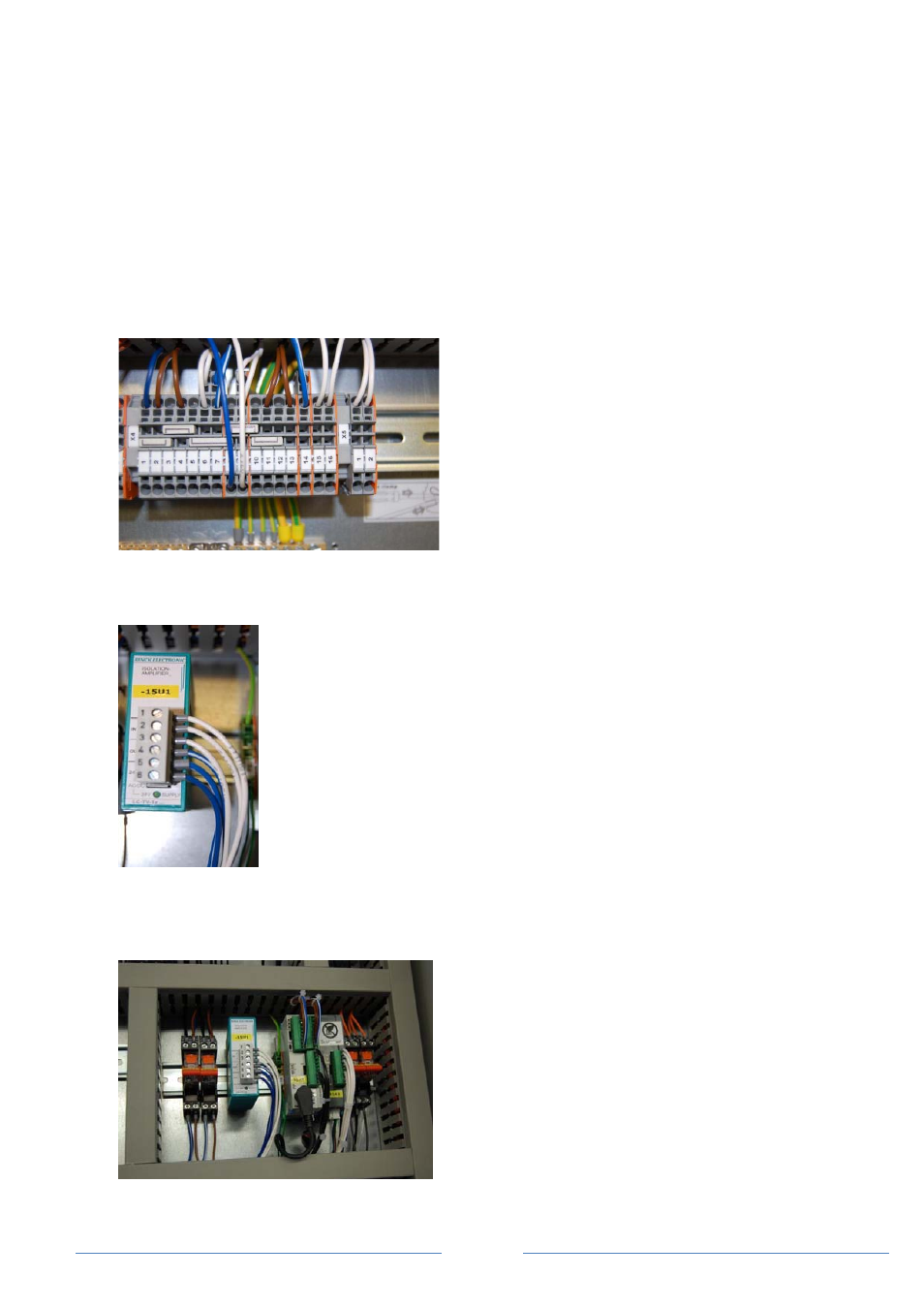

6. Установка
Установите компоненты в следующем порядке:
a) Установите конвертер сигналов на ДИН-рейку в шкафу управления и защелкните замок
крепления.
b) Установите клеммы X4: 14, 15 и 16, если они отсутствуют в клеммном ряду.
Руководствуйтесь принципиальной электрической схемой.
X4: 14
X4: 15
X4: 16
c) Подключите конвертер сигналов в соответствии электрической схемы используя комплект
проводов. Провода маркированы.
Распределение проводов в соответствии их цвету:
Синий и белый
Темно-синий
Белый
= 24 В DC
= Общий
= Сигнал
d) Подключите сигнал 0 - 10В к клеммам Х4:15(-) и Х4:16(+).
e) Установленный и подключенный конвертер сигналов:
