- 13 -
Внимание !
Внимание !
6. Установка / монтаж
6.1 Монтаж прибора
Корпус прибора крепится к стене при помощи дюбелей и
шурупов (4 шт.- в комплект поставки не входят). Для
доступа к штатным отверстиям крепления корпуса
необходимо снять с DIN-рейки плату информатора при
помощи плоской отвертки, надавив на нижние усики
держателя платы. При монтаже необходимо принять меры
для обеспечения необходимой степени защиты прибора.
6.2 Электрическое подключение
Электрическое подключение разрешается производить
электромонтеру, имеющему допуск соответствующего
местного
энергоснабжающего предприятия.
Подключение должно осуществляться согласно
действующим правилам и нормам по
электробезопасности.
Напряжение и частота питающей электросети должны
соответствовать
техническим характеристикам
настоящего прибора.
При подключении кабелей и проводов необходимо
использовать инструмент соответствующего типа и
размера. Монтаж производить аккуратно, не допуская
повреждения клеммников. Для многожильных проводов
использовать наконечники соответствующего размера.
- Подключение питающей электросети осуществляется при помощи
соответствующих клемм разъема Х0 (рис.1)
L, N - клеммы для подключения к однофазной электросети
~220 В, 50 Гц, L-фаза, N-нейтраль.
При подключении информатора к прибору SK-712 необходимо
воспользоваться специальным комплектом, который входит в комплект
поставки информатора (рис.2). Автомат S201
С6 при помощи
дополнительной DIN-рейки необходимо закрепить на монтажной панели
прибора SK-712 и соединить вход автомата с фазой L3 внутри прибора
SK-712 при помощи провода 0,75 мм
2 . При помощи силового кабеля
(2*0,75 мм 2 – входит в комплект поставки – около 2 м) соединить выход
автомата - L3 и клемму Нейтраль – N, расположенные внутри прибора
SK-712 с соответствующими клеммами L и N информатора.
При подсоединении GSM/SMS информатора к пластиковому прибору
SK-712/d-2-5,5, а также при отсутствии клеммы Нейтраль внутри
прибора SK-712 (например, в приборах SK-712/w) питание информатора
необходимо осуществлять от внешней однофазной электросети ~220 В,
50 Гц.
Внимание !
- 14 -

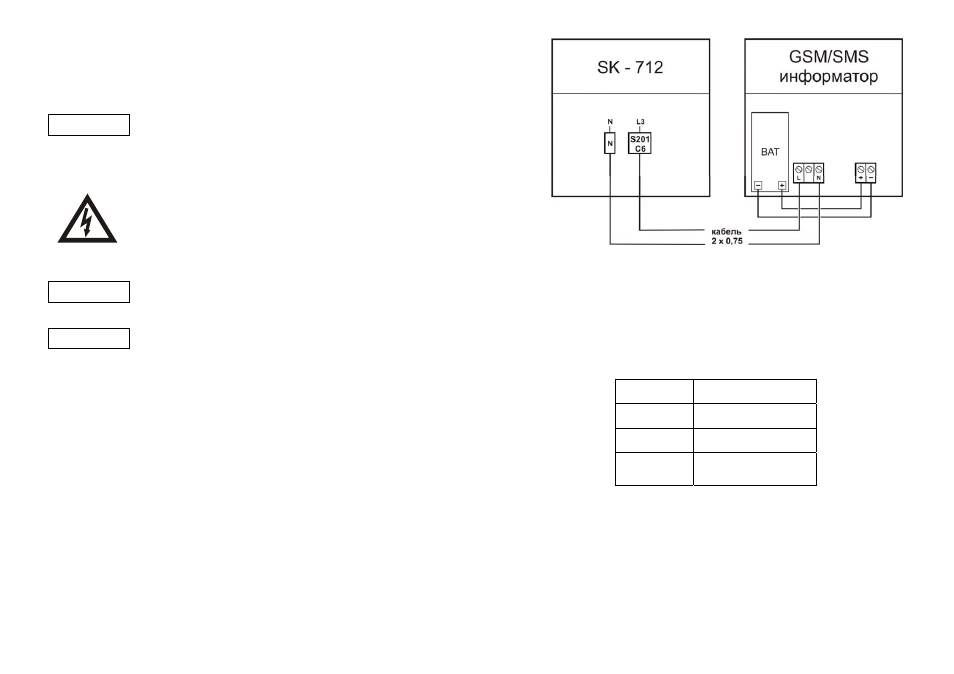

Рис. 2 Подключение питающей электросети от прибора SK-712
Для обеспечения бесперебойного питания необходимо соединить
клеммы + и – аккумуляторной батареи с соответствующими клеммами
разъема Х0 (рис.1)
- Подключение интерфейсного кабеля (входит в комплект поставки –
около 2 м) осуществляется при помощи соответствующих клемм разъема
Х0 (рис.1)
Интерфейсный кабель соединяется с интерфейсной платой КС-RS485
(рис.3, входит в комплект поставки), которая должна быть подключена в
интерфейсный разъем EXT контроллера системы (КС), расположенного
на внутренней стороне двери прибора SK-712 или на основной плате
пластикового прибора SK-712/d-2-5,5 .
При необходимости интерфейсный кабель (витая пара – RS485) может
быть удлинен до 1200 метров. Не допускается прокладка интерфейсного
кабеля по улице, так как существует вероятность повреждения
оборудования во время грозы.
Обозначение Цвет провода
А коричневый
В коричнево-белый
0
зеленый +
зелёно-белый
