WILO-MPS. Инструкция по монтажу

15

Подключение проводов связи между шкафами

силовой коммутации и шкафом управления

Далее следует подключить кабели связи (комплект кабелей

WILO-MPS-CC) между шкафом силовой коммутации и шкафом

управления.

Разъемы подключения расположены на левой стенке

шкафа силовой коммутации и на правой стенке шкафа

управления. Если шкаф управления располагается внутри

шкафа силовой коммутации разъемы не устанавливаются.


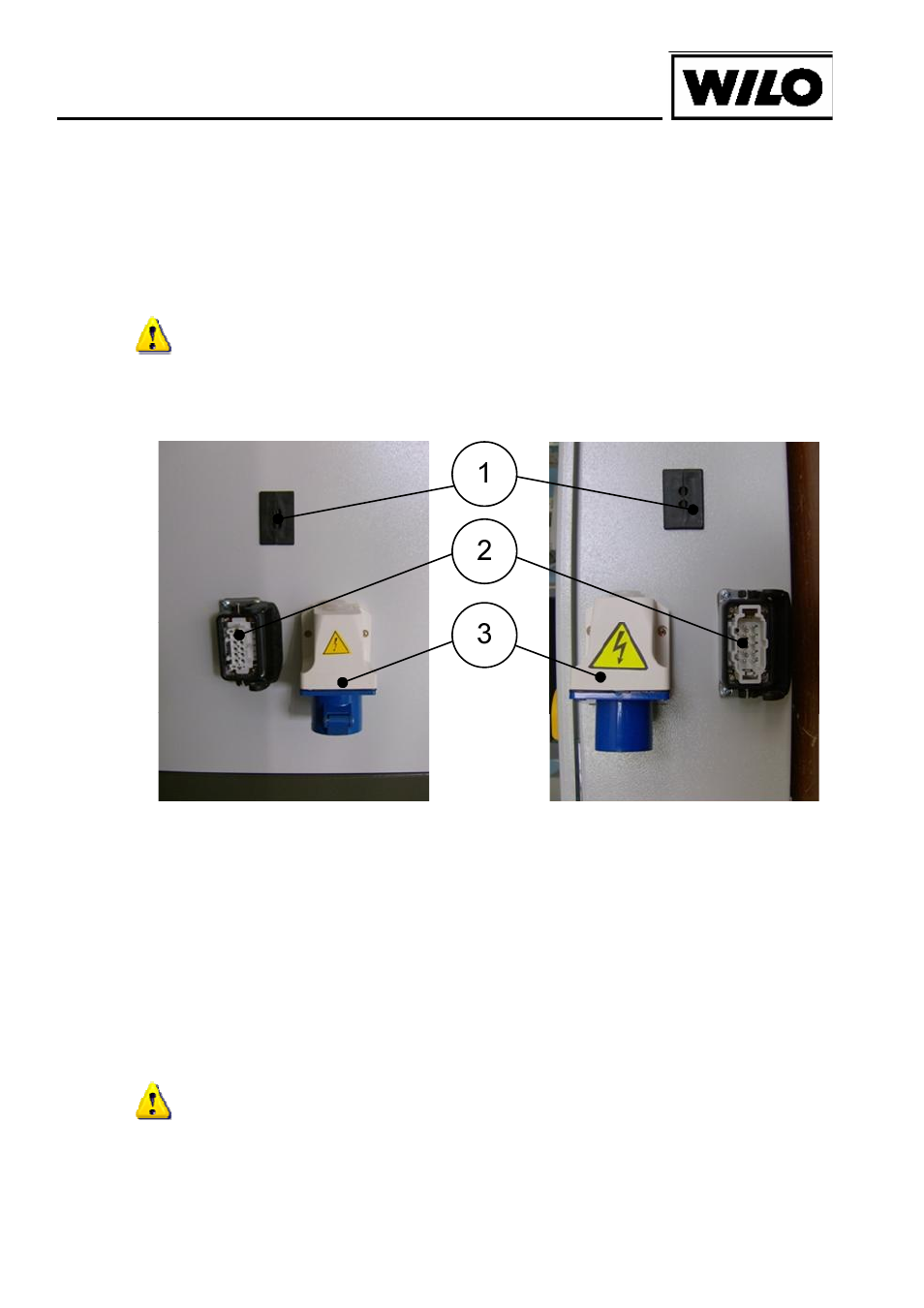

На боковой стенке расположены разъем (3) подключения

питания шкафа управления (кабель WILO-MPS-PW) , разъем (2)

подключения кабеля связи шкафа управления и шкафа силовой

коммутации (кабель WILO-MPS-CC) и ввод (1) для кабеля

Profibus.

Кабели WILO-MPS-PW и WILO-MPS-CC снабжены готовыми к

подключению

разъемами

для

исключения

ошибочного

подключения.

Шкаф управления получает питание от шкафа силовой

коммутации. При использовании питания от внешнего

источника подключение кабеля WILO-MPS-PW к шкафу

силовой коммутации не выполнять.
