Насосная головка Watson-Marlow, модель 114DV: инструкция по эксплуатации
7
3.8 Рабочие
характеристики
насосной головки 114DV
Приведенные здесь усредненные величины были полу-
чены путем замеров объемного расхода при перекачке
воды, нагретой до температуры 20С, при ничтожно
малом давлении всасывания и нагнетания и вращении
насосной головки по часовой стрелке. Фактические
значения объемного расхода при практической экс-
плуатации насоса могут отличаться в зависимости от
температуры и вязкости рабочей среды, давления вса-
сывания и нагнетания, конфигурации системы и степе-
ни износа трубок. Кроме того, фактические значения
могут отличаться за счет технологических допусков на
диаметры трубок. Влияние допусков на расход особен-
но заметно при малых внутренних диаметрах.
Чтобы получить точные и устойчивые значения
объемного расхода, важно проводить замеры в
конкретных условиях эксплуатации отдельно для
различных видов трубок
Примечание: Приведенные значения объемного расхо-
да округлены с точностью 5%, что укладывается в рамки
отклонений значений, обусловленных технологическими
допусками по диаметрам, и призваны дать только общее
представление. Фактический расход в различных усло-
виях должен определяться эмпирическим путем.
120F: для трубок из любых материалов (мл/мин)
Фиксиро -
ванная
скорость
0,5
мм
0,8
мм
1,6
мм
2,4
мм
2,2
мм
4,0
мм
4,8
мм
10 об/мин
0,2
0,4
1,4
2,9
4,7
6,7 8,5
17 об/мин
0,3
0,7
2,4
4,9
8
11
14
31 об/мин
0,6
1,2
4,3
9,0
15
21
26
52 об/мин
1,0
2,1
7,3
15
25
35
44
220 об/мин
4,4
8.8
31
64
100
150 190
120S: для трубок из любых материалов (мл/мин)
Скорость
0,5мм
0,8мм
1,6мм
2,4мм
2,2мм
4,0мм
4,8мм
1-200
об/мин
0,02-4
0,04-8
0,14-28
0,29-58
0,47-94
0,67-130
0,85-170
120U: для трубок из любых материалов (мл/мин)
Скорость
0,5мм
0,8мм
1,6мм
2,4мм
2,2мм
4,0мм
4,8мм
0,1-200
об/мин
0,002-4
0,004-8
0,01-28
0,03-58
0,05-94
0,07-130
0,09-170

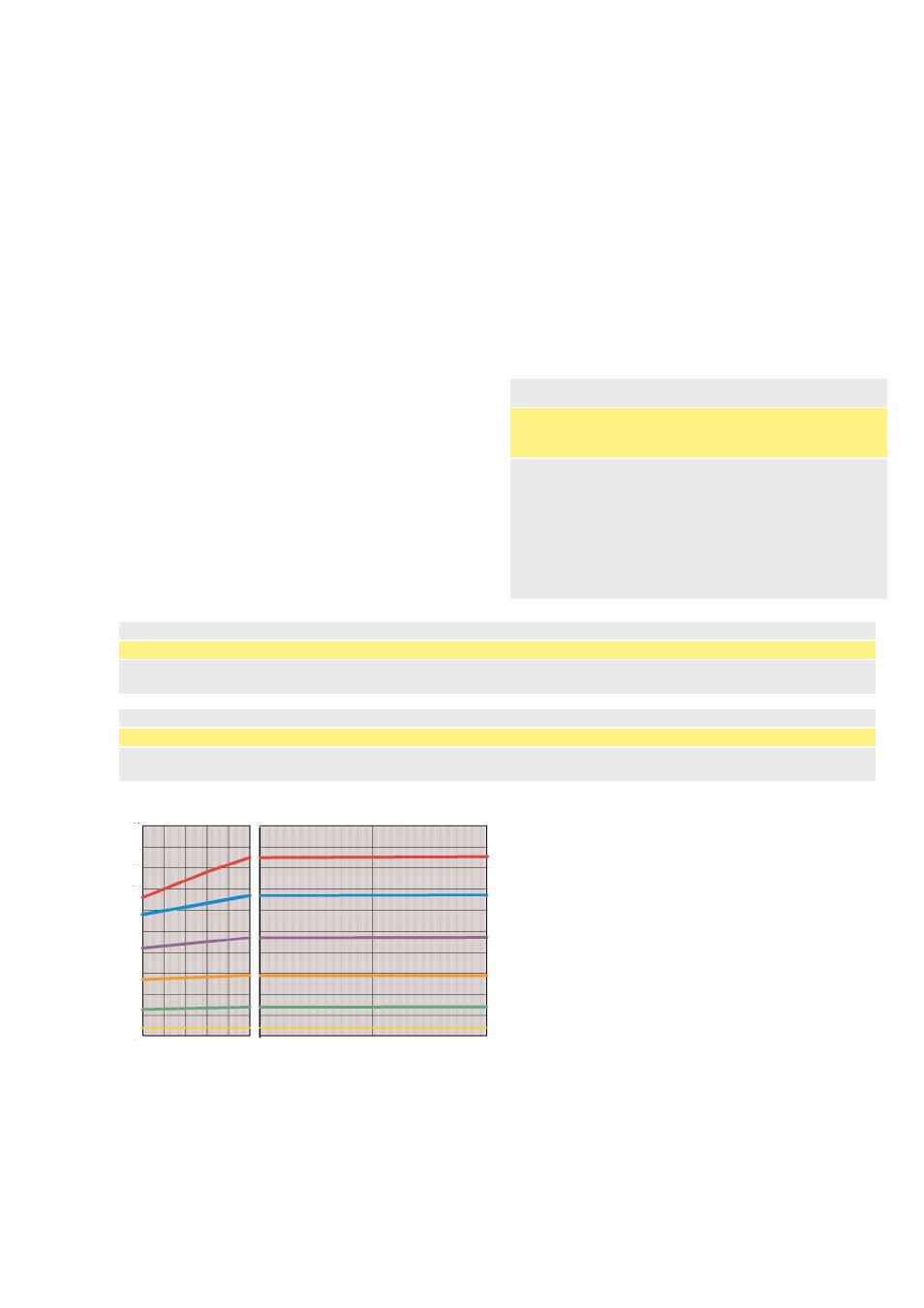

кривая значений давления и расхода
Марпреновая трубка, толщ. стенки 1,6 мм, 100 об/мин
против часовой стрелки.
Примечание: Для получения давления до 2 бар роторы
на моделях 120S и 120U должны вращаться против
часовой стрелки. Насос модели 120F предназначен
только для перекачки с нулевым давлением.
pressure (+) bar
suction (-) bar
-0,5 -0,4 -0,3 -0,2 -0,1 0
100
90
80
70
60
50
40
30
20
10
0
m
l/m
in
0
1
2
4,8 x 1,6
4,0 x 1,6
2,2 x 1,6
2,4 x 1,6
1,6 x 1,6
0,8 x 1,6
