ERISSON GG50/60L - Инструкция (Страница 5)

РУКОВОДСТВО ПО ЗАМЕНЕ ФОРСУНОК ПРИ ПЕРЕХОДЕ НА
ДРУГОЙ ТИП ГАЗА

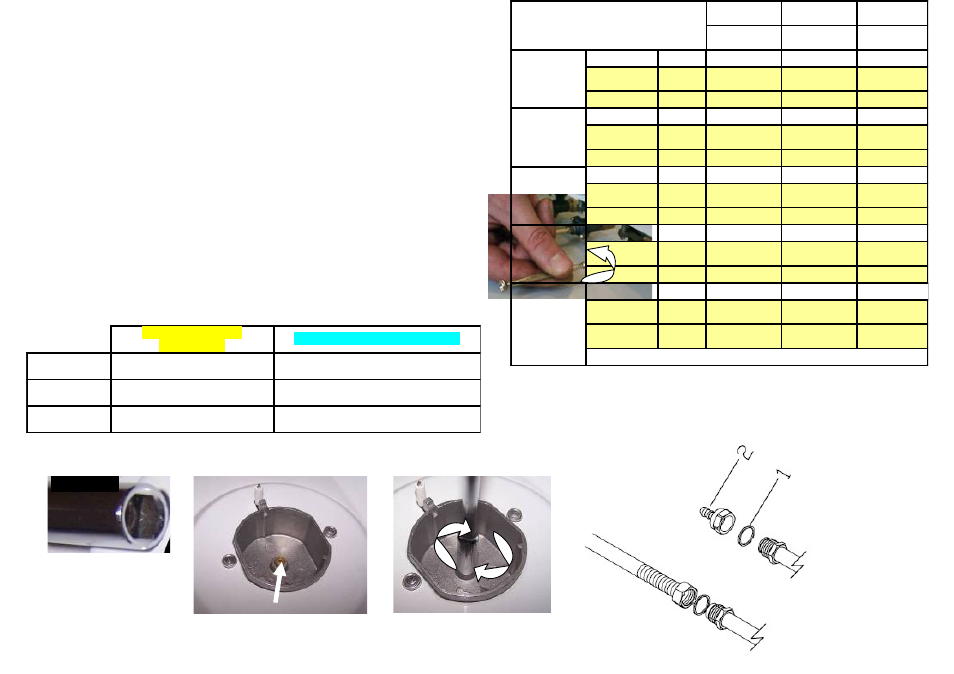

Замена форсунки: Вам потребуется отвертка со специальным
наконечником (Рис. 1).
Рис. 1 Рис. 2 Рис. 3
Извлеките форсунку (Рис. 2) из горелки, используя отвертку со специальной насадкой (Рис. 3).
СООТВЕТСТВИЕ ДИАМЕТРОВ
ИНЖЕКТОРОВ ТИПУ ГАЗА
Сжиженный
газ
Природный
газ
Природный
газ
G 30
30 мБар
G 20-20
мБар
G 20-13
мБар
Большая
горелка
Инжектор mm 0.750/0.800 1.150/1.300 1,45
Расход газа
m3/h
gr/h
0.060/0.082 0.217/0.289 0,31
мощность kW 2.000/2.600 2.000/2.700 2,60
Средняя
горелка
Инжектор mm 0.650 0.920 1,1
Расход газа
m3/h
gr/h
0.046 0.143 0,180
мощность kW 1.500 1.330 1,5
Малая
горелка
Инжектор mm 0.500 0.750 0,85
Расход газа
m3/h
gr/h
0.028 0.080 0,12
мощность kW 0.900 0.760 0,90
Верхний
нагреватель
50cm / 60cm
Инжектор mm 0.650 0.950/1.000 1,1
Расход газа
m3/h
gr/h
0.046 0.139 0,168
мощность kW 1.480 1.315 1,366
Нижний
нагреватель
50 cm /
60 cm
Инжектор mm 0750/0.850 1.200/1.300 1,20 / 1,3
Расход газа
m3/h
gr/h
0.075/0.082 0.215/0.263
0,225 /
0,282
мощность kW 2.25/2.66 2.200/2.475
2,15 /
2,28
ПРЕЖДЕ ЧЕМ ПРОИЗВОДИТЬ ПОДСОЕДИНЕНИЕ ПЛИТЫ
Прежде чем начать устанавливать плиту, внимательно прочтите руководство по
эксплуатации. В этом руководстве важная информация для Вашей, наш
покупатель, безопасности. Также приведена информация о применении плиты.
Бережно храните Руководство, ознакомьте с ним других пользователей.
РЕГУЛИРОВКА ПЛАМЕНИ.
Для точной регулировки плиты по типу газа, проведите настройку пламени с
помощью тонкой отвертки поворотом регулировочного клапана через отверстие в
центре вала газового крана.
С жидкого газа на
природный
С природного газа на жидкий
Большая
горелка 3 оборота против час.
стрелки
3 оборота по час. стрелке
Средняя
горелка 2,5 оборота против час.
стрелки
2,5 оборота по час. стрелке
Малая
горелка 2 оборота против час.
стрелки
2 оборота по час. стрелке
