Vox ToneLab ST - Инструкция (Страница 11)

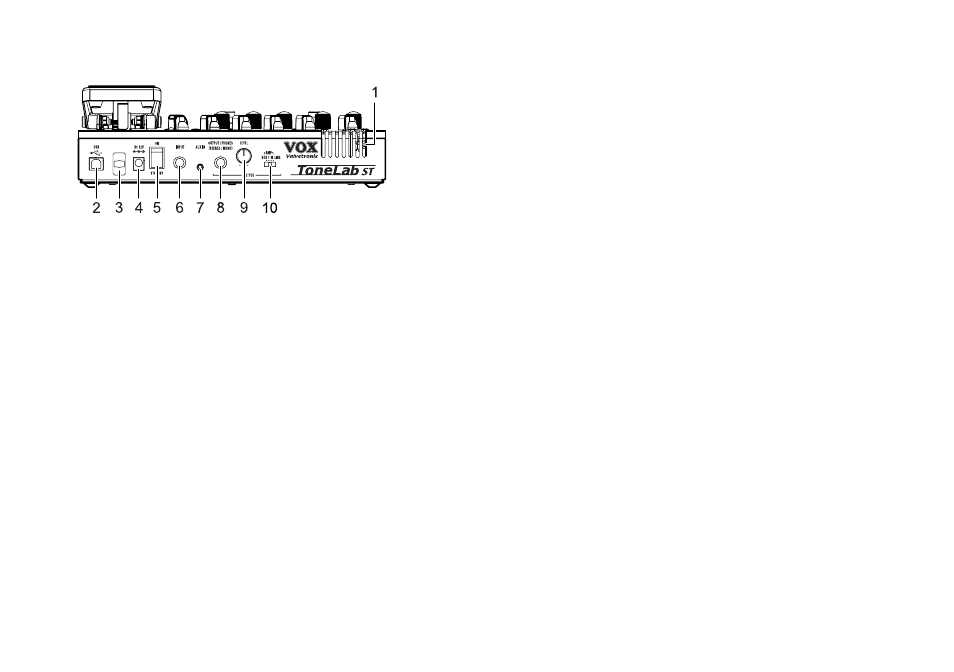

Тыльная панель
Лампа 1.
Здесь расположена электронная лампа 12АХ7 (ЕСС83).
ПРИМЕЧАНИЕ: Лампа может разбиться при ударе. Будьте
осторожны, и не подвергайте ToneLab ST сильным ударам.
Разъем USB (Тип В) 2.
При использовании USB кабеля для подключения ToneLab ST к
компьютеру можно воспользоваться библиотечным программным
обеспечением на компьютере для управления пользовательскими
программами, или использовать ToneLab ST в качестве USB аудио
интерфейса.
Крючок кабеля 3.
Оберните кабель блока питания вокруг этого крючка для
предотвращения случайного отключения блока питания. Для
получения подробной информации смотрите раздел «Коммутация»
(стр. 8).
Разъем DC12V 4.
Подключите прилагаемый адаптер питания.
ПРИМЕЧАНИЕ: Прилагаемый адаптер питания предназначен
для использования только с ToneLab ST. Использование его с
другим устройством может привести к его повреждению.
Переключатель STANDBY 5.
Включение/выключение питания устройства.
Разъем INPUT 6.
Служит для подключения электрогитары.
Гнездо AUX IN 7.
Этот стерео мини-джек используется для подключения
выхода (аналогового выхода) аудиоустройства.
Сюда можно подключить CD или МР3 плеер и играть на
гитаре одновременно с прослушиванием любимых песен.
Для регулировки громкости используйте регуляторы
подключенного устройства.
Гнездо OUTPUT/PHONES 8.
Используются для подключения гитарного усилителя,
микшера или наушников. Джек будет адаптирован либо для
стерео, либо для монофонических подключений.
Ручка LEVEL 9.
Регулирует уровень выходного сигнала на гнезде OUTPUT/
PHONES.
AMP/LINE переключатель 10.
Правильная установка этого переключателя зависит от того,
что подключено к гнезду OUTPUT/PHONES. Для получения
подробной информации смотрите раздел «Коммутация» (стр.
8).
7
