09 Уход и техобслуживание
Замена ламп накаливания 09
``
233
4. Освободите винт корпуса лампы и
выньте корпус.
5. Поверните против часовой стрелки и
выньте лампу.
6. Вращая по часовой стрелке, установите
на место новую лампу. (Профиль кор-
пуса лампы совпадает с профилем осно-
вания лампы.)
7. Установите держатель лампы на место.
Маркировка TOP на держателе лампы
должна находиться сверху.

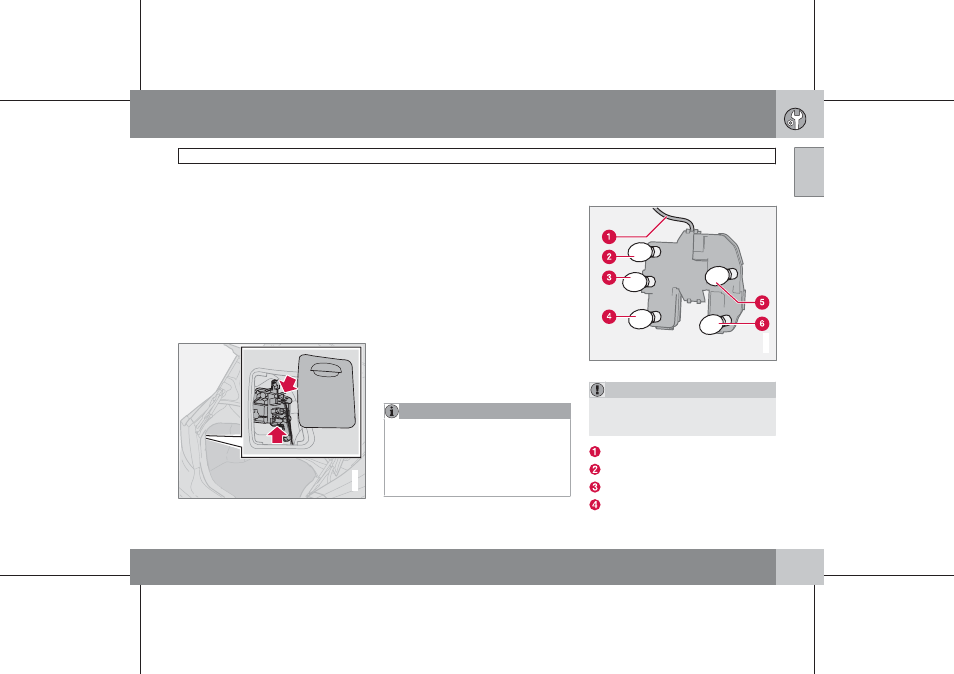

Снятие держателя лампы
G020916
Все лампы заднего комбинированного
фонаря заменяются из багажного отделе-
ния.
1. Выключите освещение и поверните
ключ зажигания в положение 0.
2. Чтобы получить доступ к лампам, сни-
мите крышки в левой/правой панели.
Лампы накаливания помещены в отдель-
ные держатели ламп.
3. Отсоедините разъем от держателя
ламп.
4. Сожмите защелки и вытяните держа-
тель ламп.
5. Замените лампу накаливания и подсое-
дините контактный разъем.
6. Вдавите держатель лампы и установите
на место крышку.
ВНИМАНИЕ
Если сообщение о неисправности
НЕИСПР.ЛАМПА/ПРОВЕРЬТЕ СТОП-
СИГНАЛЫ
сохраняется после замены
неисправной лампы накаливания, необ-
ходимо устранить неисправность на
официальной станции техобслуживания
Volvo.
Расположение ламп в заднем
комбинированном фонаре
G018055
Держатель лампы
ВАЖНО
Провод к светодиодам стоп-сигнала
запаян в верхнем держателе лампы
накаливания. Его снимать не следует.
Стоп-сигналы (светодиод)
Габаритные огни
Габаритный/стояночный свет
Задний противотуманный фонарь (с
одной стороны)
