Включение низкочастотных входов производится кнопкой . Последовательными нажатиями выберите
"Вход 1" (при подключении к разъему SCART) или "Вход 2" (при подключении к разъемам RCA, YUV (HD)
или S VIDEO).
9
Выполните подключения (в соответствии с цветовой маркировкой) к разъемам RCA
(разъемы желтого, красного и белого цвета), YUV (в соответствии с маркировкой
YPbPr) или S VIDEO. При этих подключениях звук передается через белый и крас
ный разъемы RCA. Включите внешнее устройство и телевизор.
При подключении внешнего устройства к разъемам RCA, YUV (HD) или S Video
нажмите кнопку пульта управления дважды, чтобы выбрать "Вход 2".
Нажмите кнопку и кнопками выберите режим "VIDEO", "S VIDEO" ИЛИ "YUV
HD". На источнике видеосигнала должен быть выбран тот же режим.
Нажмите кнопку для выхода из меню и сохранения выполненных настроек.
ОБЗОР ВХОД1
VIDEO
RGB
YUV
ОБЗОР ВХОД2
VIDEO
S VIDEO
YUV HD

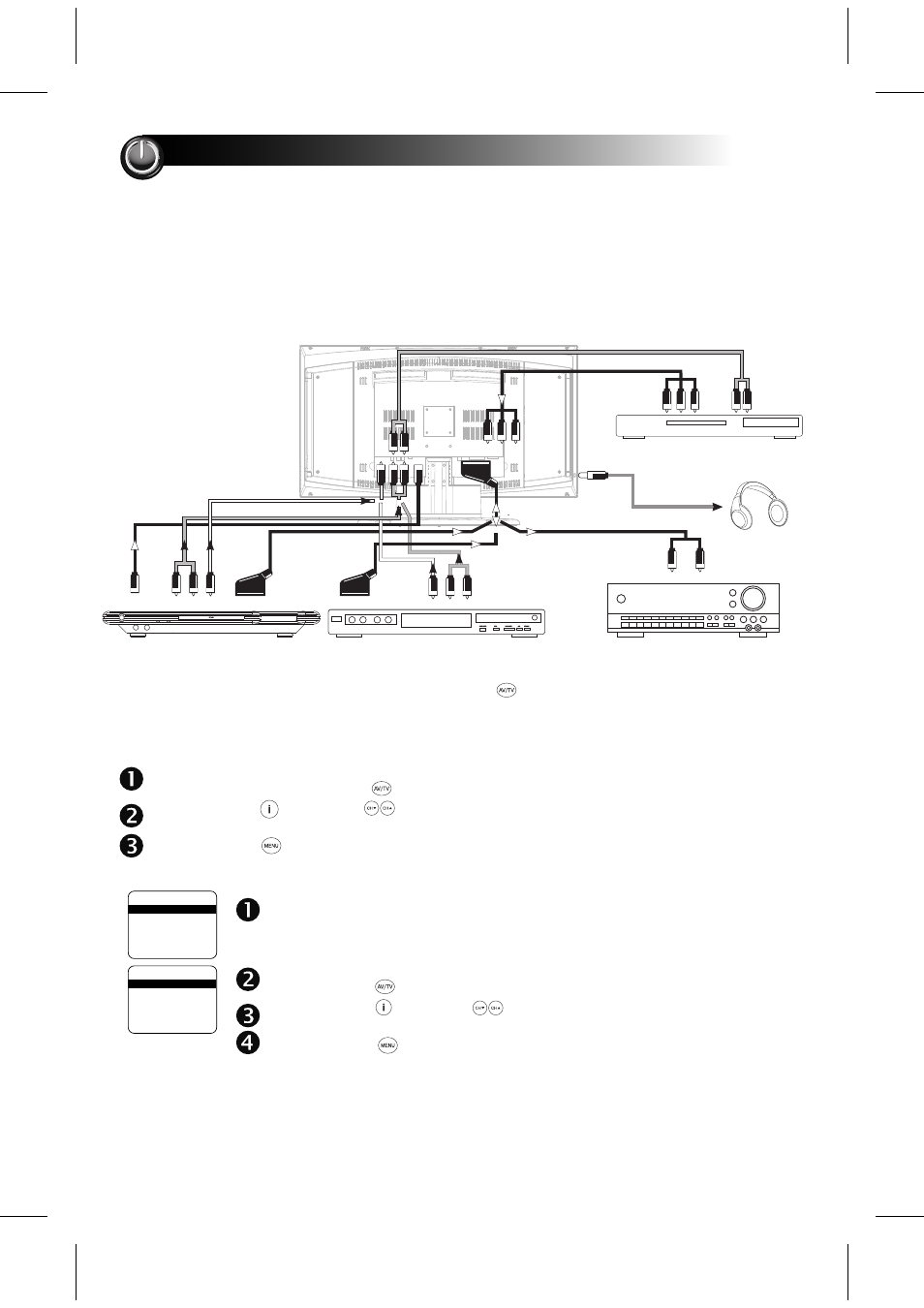

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Вы можете подключить к Вашему ЖК телевизору разнообразные источники видеосигнала (видеомагнито
фон, DVD проигрыватель и т.д.):
a
К разъемам компонентного входа YUV (HD) Вы можете подключить источник видеосигнала высокой чет
кости с разрешениями HDTV от 720p до 1080p.
a
К разъему SCART Вы можете подключить источник компонентного видеосигнала RGB или YUV (под
держивается стандартное разрешение и чересстрочная развертка).
Выполните указанные на схеме подключения к разъему SCART, включите внешнее устройство и
телевизор, затем нажмите кнопку , чтобы выбрать "Вход 1".
Нажмите кнопку и кнопками выберите режим "VIDEO", "RGB" или "YUV" разъема SCART. На
источнике видеосигнала должен быть выбран тот же режим.
Нажмите кнопку для выхода из меню и сохранения выполненных настроек.
Усилитель НЧ
Видеомагнитофон
DVD проигрыватель
Вход аудио
(СТЕРЕО)
S VIDEO
Вход видео
SCART
RGB или YUV
выходы
Наушники
SCART AV1 YUV(HD)
Подсоединение внешних устройств следует производить при отключенных от сети телевизоре и внешнем
видеоустройстве.
Подключение аудио и видеосигнала через RCA разъемы, YUV (HD) или S Video.
AV2
Входы аудио (СТЕРЕО)
Подключение аудио и видеосигнала через разъем SCART.
DVD/Blue Ray проигрыватель
Компонентный выход YUV HD
с высоким разрешением
Выход аудио (СТЕРЕО)
