08 Уход и обслуживание
Двигательный отсек
08
``
337

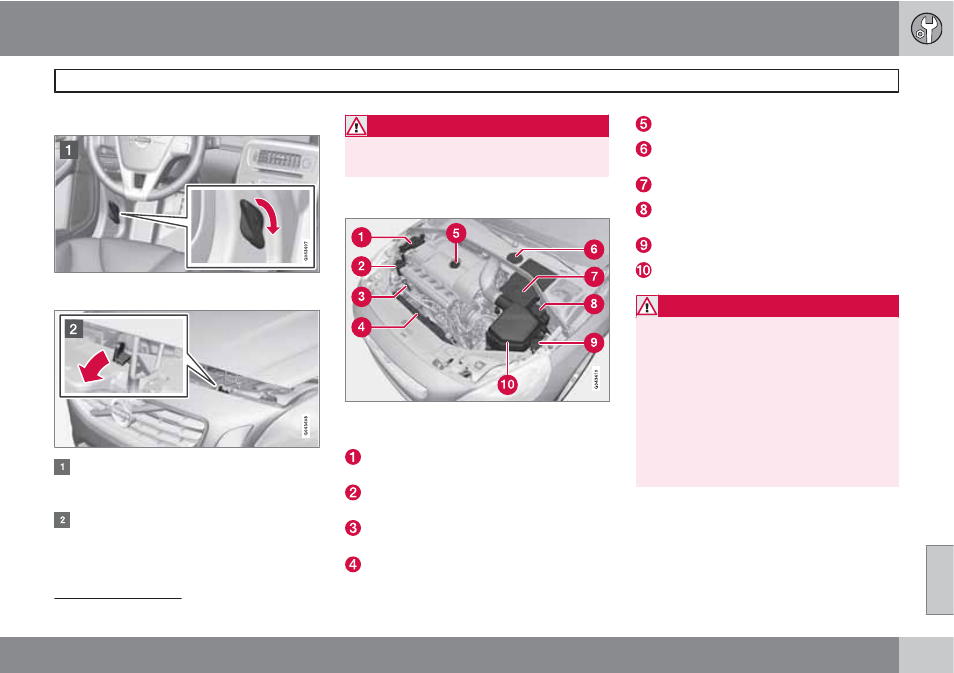

Открытие и закрытие капота
Ручка для открытия капота находится всегда с
левой стороны.
Поверните ручку примерно на 20-25 гра-
дусов по часовой стрелке. Вы услышите,
что защелка отпущена.
Отведите собачку влево и откройте
капот. (Собачка расположена между
фарой и решеткой, см. рисунок.)
ПРЕДОСТЕРЕЖЕНИЕ
Закрыв капот, убедитесь, что он
надежно заперт.
Двигательный отсек, обзор
Вид двигательного отсека может несколько
различаться в зависимости от варианта двига-
теля.
Расширительный бачок системы охлаж-
дения
Бачок с жидкостью сервоусилителя
рулевого управления
Масломерный щуп для моторного
масла
1
Радиатор
Дозаправка масла в двигатель
Бачок рабочей жидкости тормозов и
сцепления (левостороннее управление)
Аккумулятор
Блок реле и предохранителей, двига-
тельный отсек
Заправка омывающей жидкости
Воздушный фильтр
ПРЕДОСТЕРЕЖЕНИЕ
В системе зажигания создается очень
высокое напряжение. Напряжение в
системе зажигания опасно для жизни.
При проведении любых работ в двига-
тельном отсеке дистанционный ключ
должен всегда находиться в положе-
нии0, см. стр. 86.
Не дотрагивайтесь до свечей или кату-
шки зажигания, когда дистанционный
ключ установлен в положение II или дви-
гатель горячий.
1
В двигателях с электронным датчиком уровня масла масломерный щуп отсутствует (5-цил. дизель).
