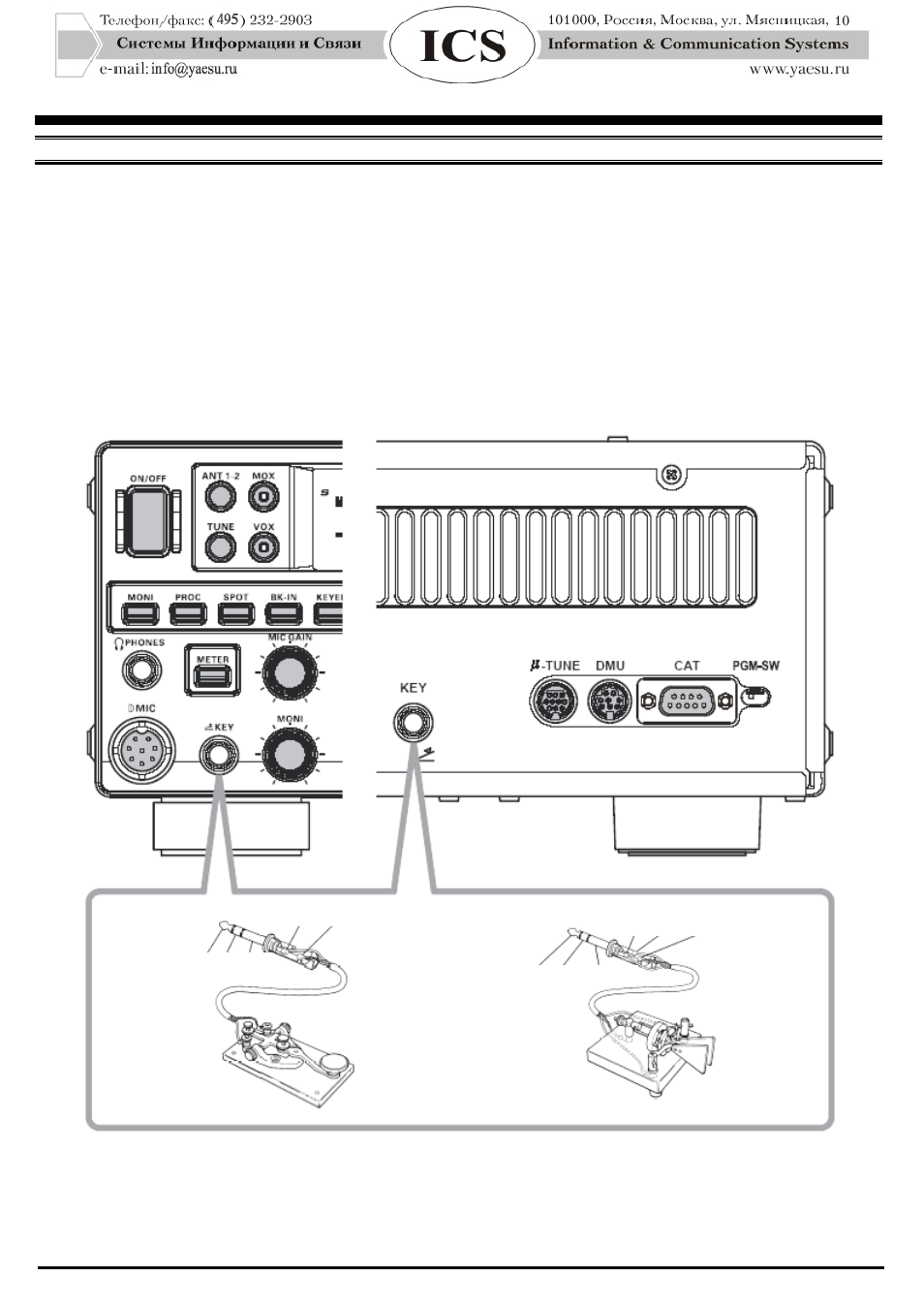

Подключение ключа, манипулятора и управляемого компьютером телеграфного интерфейса
FT-950 включает в себя много функций для работы в CW. Эти функции подробно будут рассмотрены позднее в разделе
«Работа в CW модуляции». Кроме этого имеется встроенный электронный ключ и два разъема для телеграфного ключа – один
на задней панели и один на передней панели, для удобного подключения соответствующего устройства.
Меню позволяет вам конфигурировать разъем KEY на передней и задней панелях в зависимости от того, какое устройство вы
желаете подключить. Например, вы можете подключить телеграфный манипулятор к разъем KEY на передней панели и
использовать Меню “037 A1A F-TYPE” для настройки входа манипулятора, а также подключить кабель передачи телеграфа от
вашего компьютера (который эмулирует «телеграфный ключ») к разъему KEY на задней панели и использовать Меню “037 A1A
R-TYPE” для настройки этого разъема.
Оба разъема KEY на FT-950 используют «положительное» напряжение ключа. Напряжение при разомкнутом ключе составляет
приблизительно +3.3 В, а при напряжение замкнутом – 0.3 мА. При подключении ключа или другого устройства к разъемам KEY
используйте только 3-контактный (стерео) 1/4" штекер; 2-контактный штекер привет к замыканию между кольцевым и
(заземленным) концевым контактами, что может выразится в непрерывной работе ключа на передачу.
Установка и подключения
Точка Тире Общий
Точка Тире Общий
Ключ Земля
Кл. ЧПУ Зем.
