При монтаже следует соблюдать:
предписания законодателя конкретной страны и местного
предприятия по электро и водоснабжению
данные, приведенные в фирменной табличке
мехнические параметры
Место установки:
водонагреватель должен быть установлен в отапливаемом
помещении
водонагреватель соответствует виду защиты IP25 и может
устанавливаться только на участках с классом защиты 1
(согл. VDE 0100, ч.701).
во избежание потерь тепла расстояние от водонагревате
ля до точки отбора должно быть как можно меньше (<2 м).
оптимальная работа водонагревателя гарантируется при
гидравлическом давлении >3 бара. Давление в
водопроводной сети не должно превышать 6 бар.
материал трубопроводов: для холодной воды:
сталь или медь, для горячей воды: медь.
Установка водонагревателя:
Тщательно промойте подводящие трубопроводы
и перекройте подачу воды.
Для того, чтобы открыть корпус водонагревателя,
вывинтите стопорную шайбу позади маленькой
крышки.
Определите, какие отверстия в корпусе Вам
необходимы, и пробейте их. Обозначьте на сте
не положение отверстий для крепления водо
нагревателя и просверлите их сверлом 6мм.
Вставьте в отверстие для ввода кабеля имею
щийся в комплекте поставки резиновый про
ходной изолятор и введите сетевой кабель
внутрь корпуса.
С помощью имеющихся в комплекте поставки
дюбелей и винтов прикрепите водонагрева
тель к стене

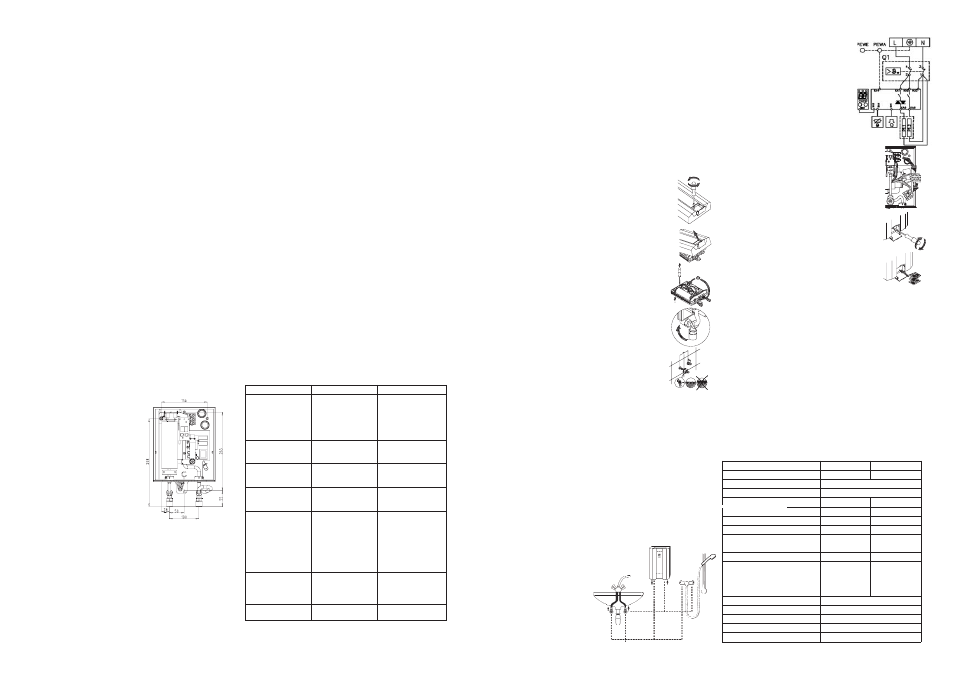

Проведите установку водонагревателя и мон
таж арматуры согласно эскизу внизу страницы.
Направления подвода холодной воды и отбора горячей
показаны стрелками. ВНИМАНИЕ! Если при монтаже
необходима установка обратного клапана, то он может
устанавливаться только в трубопровод горячей воды после
проточного водонагревателя. Установка обратного клапана
в подающем трубопроводе холодной воды перед
проточным нагревателем недопустима!
Элементы подключения воды пригодны как для скрытой,
так и для открытой прокладки труб. Перед ввинчиванием
элементов подключения в стенные патрубки трубопрово
дов их следует тщательно загерметизировать, не используя
при этом слишком много уплотнительного материала.
При открытой прокладке труб или подключении патрубка
нагревателя непосредственно к трубе сантехнической ар
матуры с помощью поставляемого по заказу набора труб
для монтажа под раковиной, на корпусе нагревателя следу
ет обозначить и пробить
необходимые отверстия.
Откройте трубопровод,
подающий в нагрева
тель холодную воду. За
тем откройте арматуру
точек отбора и проверь
те все соединения на
герметичность.
Несколько раз открой
те и закройте кран точки отбора. Повто
ряйте этот процесс до тех пор, пока в
трубопроводе не останется воздуха.
Электроподключение:
Проточный водонагреватель – нагрева
тельный прибор, имеющий класс защи
ты I, поэтому он должен быть подклю
чен к защитному проводнику!
Перед электроподключением водона
гревателя питающий кабель следует от
ключить от сети! Электроподключение
водонагревателя должно осуществляться с по
мощью сетевого кабеля соответствующего сече
ния или непосредственного стационарного под
ключение. Специалистом, проводящим электро
подключение, должен быть предусмотрен разъ
единитель, проводящий отключение всех полю
сов (например, через предохранители), с рас
стоянием между контактами в открытом состоя
нии > 3 мм на полюс.
Поперечное сечение провода должно быть по
добрано в соответствии с мощностью прибора.
В качестве устройства защиты нагревателя в
электросеть должен встраиваться предохрани
тельный элемент с током срабатывания, соот
ветствующим номинальному току нагревателя.
Герметизация сетевого кабеля выполняется резиновым
проходным изолятором. Сетевой кабель вместе с провода
ми L, N, а также защитный проводник должны быть прочно
присоединены к клемме, обозначенной соответствующим
образом. При необходимости клемму подключения можно
перенести в нижнюю часть нагревателя. Если при электро
подключении не было смонтировано приспособление для
снятия с кабеля растягивающего усилия, то необходимо
проследить за тем, чтобы кабель не был натянут.
Установите корпус нагревателя на место и зафиксируйте
его положение с помощью крепежного винта.
Проведите полную деаэрацию водонагревателя с по
мощью воды, затем снова включите предохранитель и
введите нагреватель в эксплуатацию.
Объясните владельцу проточного водонагревателя, как им
правильно пользоваться, и сложите данную инструкцию та
ким образом, чтобы ее можно было хранить позади крыш
ки, расположенной в передней части корпуса.
Тип UDE 6 UDE 8
Артикул 311 003 311 004
Емкость 0,2 л
Макс.рабочее давление 6 бар
Номин. мощность/ток при 220В~ 6,0кВт / 27,3А 8,0кВт / 36,4А
1/N/PE 50 60Гц при 230В~ 6,6кВт / 28,7А 8,8кВт / 38,3А
Минимальное сечение кабеля 3 х 4 мм 2 3 х 6 мм 2
Расход для включения 2 л/мин. 2 л/мин.
Макс.проток нагретой воды при
DT=25°C и 230В~ 3,8 л/мин. 5 л/мин\
Потери давления (при расходе) 0,3бар(>3л/мин) 0,4бар(>4л/мин)
Заводские настройки:
ограничение температуры
повыш.температуры DT(230В~)
темп.нагрева при Тх.в.=15°C 3,5 л/мин.
27 К
42°C
5 л/мин.
25 К
40°C
Предварительная установка Т 35°С 55°С
Т входящей воды 15°С 30°С
Подключение к водопроводу G 1/2”
Габариты (В х Ш х Г) / вес 330 х 210 х 90 / 2,1 кг
Класс и вид защиты 1 / IP 25
Общее
Проточный водонагреватель рассчитан на работу при дав
лении до 6 бар, оснащен гидравлической системой управ
ления и предназначен для обеспечения горячей водой од
ной или нескольких точек отбора.
Использование
Вода в проточном нагревателе нагревается до установлен
ной температуры за то время, пока она по нему протекает,
Система нагрева включается автоматически при превыше
нии расхода включения. Лампочка "Power" (2) показывает,
что нагревательный элемент включен. Если расход воды
слишком низкий, то горит лампочка "Pressure" (3). Элект
ронная система управления автоматически подбирает мощ
ность нагрева в соответствии с расходуемым количеством
воды, с тем чтобы была достигнута установленная темпера
тура нагрева воды, которую система поддерживает затем
почти неизменной. Значение температуры, которую должна
иметь вода на выходе из нагревателя, Вы можете устанав
ливать с точностью до градуса между 35°С и 55°С с помо
щью обеих кнопок (5). Установленное значение температу
ры показывает цифровой дисплей (4). Если при работе на
гревателя на полную мощность вода все же не нагревается
до установленной температуры, то начинает мигать лампоч
ка "Power" (2). Уменьшая расход горячей воды с помощью
арматуры, можно снова достичь установленной температу
ры. Внимательно изучите техданные, чтобы удостовериться,
что прибор обладает достаточной мощностью для обеспе
чения выбранной Вами температуры. Если нагреватель сна
бжает горячей водой две точки отбора, то для получения
достаточного количества горячей воды одновременно сле
дует пользоваться только одной точкой. При слишком вы
сокой температуре входящей воды электроника автомати
чески выключает систему нагрева, чтобы избежать слиш
ком высокой температуры воды на выходе. При этом заго
рается лампочка "Overheat" (1).
Деаэрация
Во избежание повреждения нагревательного элемента, пе
ред вводом проточного водонагревателя в эксплуатацию
следует провести его деаэрацию. После каждого опустоше
ния водонагревателя (например, после проведения работ в
водопроводной сети, из за опасности замерзания или пос
ле его ремонта) перед повторным вводом нагревателя в
эксплуатацию из него следует снова выпустить воздух.
Обесточьте водонагреватель, выключив предохранители.
После этого многократно открывайте и закрывайте соот
ветствующий кран отбора горячей воды до тех пор, пока из
водопровода и нагревателя не выйдет весь воздух (это
продолжается ок. одной минуты). Только после деаэрации
на водонагреватель снова можно будет подать напряжение.
Указания по безопасности
Монтаж водонагревателя, первый ввод в эксплуатацию и
его техобслуживание должны проводиться квалифициро
ванным специалистом в соответствии с указаниями инст
рукции по монтажу.
Водонагревателем можно начинать пользоваться только
после того, как он был правильно установлен. Кроме того,
нагреватель должен находиться в безупречном техничес
ком состоянии!
Водонагреватель можно устанавливать только в отаплива
емом помещении!
Водонагреватель можно вводить в эксплуатацию только
после того, как он был наполнен водой!
Ни в коем случае нельзя изменять конструкцию прибора.
Никогда не открывайте водонагреватель, пока с него не
будет снято напряжение!
Водонагреватель обязательно должен быть заземлен!
Обслуживание
Пластмассовую поверхность водонагревателя и его арма
туру следует всего лишь протирать влажной тряпкой. Нель
зя пользоваться абразивными чистящими средствами или
средствами с содержанием растворителей.
Для того чтобы вода из крана всегда поступала под хоро
шим напором, Вам следует регулярно чистить и время от
времени заменять перлаторы и душ.
Для гарантии безупречности функционирования и надеж
ности водонагревателя в эксплуатации самое позднее че
рез каждые три года эксплуатации нагревателя элементы
его электро и водопроводной систем должны проверяться
работниками специализированной мастерской.
Фильтр тонкой очистки, находящийся в поворотном пере
ходнике холодной воды, должен проверяться и прочищать
ся либо заменяться в случае необходимости. Если проток
нагретой воды слишком мал, либо прибор не включается
из за чрезмерно низкого протока воды через прибор –
удалите регулятор протока.
Сервисное обслуживание
При возникновении неисправностей попробуйте решить
проблему самостоятельно, следуя указаниям в таблице.
Если проблему решить не удается, то обратитесь за
помощью в службу сервиса.
Поз.Обозначение
1 Поворотный переходник нагретой воды
2
Медный трубчатый нагревательный элемент
3 Индикаторная плата
4 Ограничитель температуры STB
5 Корпус нагревателя
6 Клеммная колодка
7 Дифференциальное реле давления
8 Ограничитель расхода
9 Подводящая труба
10 Поворотный переходник холодной воды с
регулятором протока, обратным клапаном и
фильтром механической очистки
11 Резиновый проходной изолятор
12 Комплект мелких деталей: уплотнения, фильтры,
винты, микровыключатели (запчасти – не вкл. в
комплект поставки)
Неисправность Возможные причины Устранение
вода осталась
холодной, светодиоды
не светятся сработал
предохранитель
сработал ограничитель
температуры STB
снова включите
предохранитель
нажмите STB/ при мно
гократном повторении
вызовите службу сервиса
вода остается холодной,
лампочка "Power" горит нагревательный эле
мент или электронный
блок вышли из строя
вызовите службу
сервиса
вода остается холодной,
лампочка "Low
Pressure" горит слишком низкий
расход воды
повысьте расход воды
лампочка "Overheat"
горит перегрев
арматура и фильтр
загрязнены
повысьте расход воды
поручите службе сер
виса провести чистку
горячей воды поступает
слишком мало обусловлено
неполадками в системе.
арматура загрязнена
или покрыта накипью.
фильтр загрязнен или
покрыт накипью
установлена не та
арматура
проверьте на соответ
ствие тех. данным
проведите чистку
арматуры/душа
прочистите или
замените фильтр
установите душ / регу
лятор струи Unitherm
вода не становится
достаточно горячей слишком большой
расход воды (зима?)
нагревательный эле
мент вышел из строя
снизьте расход воды
вызовите службу
сервиса
температура и давление
воды непостоянны подмешивается
холодная вода проводите отбор только
горячей воды
