5
7.
2.
2.
5.
4.
4.
6.
1.
3.
Монтаж (продолжение)
Схема 3 При монтаже следует соблюдать:
предписания законодателя конкретной страны и местного
предприятия по электро и водоснабжению
технические данные прибора
Указания по технике безопасности при монтаже
Подключение и ввод нагревателя в эксплуатацию должны
выполняться только квалифицированными специалистами.
Проточный нагреватель представляет собой нагреватель
ный прибор с классом защиты I, который должен быть не
пременно подключен к защитному проводнику.
Электронагреватель должен быть основательно и надежно
подключен к стационарной электропроводке.
Для выполнения указаний всех соответствующих предпи
саний по технике безопасности специалистом, проводящим
подключение нагревателя, должно быть предусмотрено
разъединяющее устройство. Зазор между контактами устро
йства в открытом состоянии должен составлять мин.3 мм.
Проточный нагреватель рассчитан на эксплуатацию с
внутренним давлением (нагреватель закрытого типа).
Используемая арматура должна быть предназначена для
эксплуатации в комбинации с проточными нагревателями
закрытого типа. Проточный нагреватель можно подключать
только к водопроводу холодной воды.
Данный нагреватель можно подключать к пластмассовым
трубам, выдержавшим DVGW тест.
Проточный нагреватель можно устанавливать только в
отапливаемых помещениях.
Перед выполнением электромонтажа сетевой кабель
следует отключать от сети и перекрывать подачу воды!
Электроподключение должно выполняться после
подключения воды.
В задней стенке нагревателя следует пробивать лишь те
отверстия, которые необходимы для выполнения монтажа.
При повторном монтаже нагревателя ненужные отверстия
должны быть непременно герметично заделаны.
Монтаж нагревателя должен быть выполнен таким
образом, чтобы случайное прикосновение к токоведущим
деталям нагревателя было полностью исключено.
Монтаж (начало)

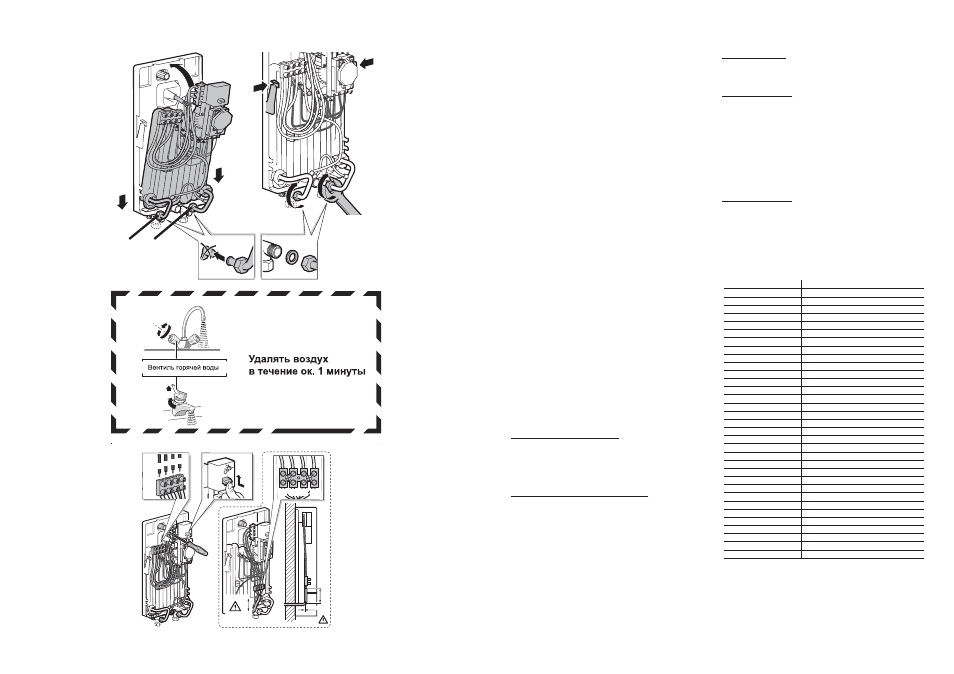

Монтаж производится в соответствии со схемами 1 4 на
стр. 3 6.
Распаковывание/Снятие крышки
Распакуйте нагреватель и убедитесь, что во время транс
портировки он не был поврежден.
Утилизацию упаковки и отслужившего свой срок старого
нагревателя (если он имеется) проведите в соответствии с
указаниями предписаний по защите окружающей среды.
Подготовка к монтажу Настенный монтаж
Проточный нагреватель должен быть прочно прикреплен
к стене. Если необходимо, то его можно дополнительно
прикрепить внизу установочными винтами.
Расстояние от задней стенки нагревателя до стены поме
щения можно регулировать, что дает возможность скомпен
сировать неровности стены.
Насадка должна плотно охватывать кабель. Если при мон
таже она будет повреждена, то образовавшиеся отверстия
следует герметично заделать.
При подсоединении переходников следите за их правиль
ным расположением. Переходник с фильтром должен быть
смонтирован на входе холодной воды. Вход холодной воды
расположен справа, а выход нагретой (горячей) воды –
слева. Стрелки на переходниках также подскажут Вам пра
вильное направление протока воды.
Подключение воды
Из прямоточного водоподогревателя необходимо удалить
воздух. Для этого необходимо полностью открыть кран
горячей воды и промыть агрегат в течение 1 минуты.
Электроподключение
Клемма для подключения сетевого питания может быть
установлена сверху или снизу. Покрытие соединительного
кабеля должно входить мин. на 40 мм в устройство.
Дополнительная информация
Если проточный нагреватель из за слишком низкого гид
равлического давления в водопроводе не включается на
полную мощность, то следует убрать встроенный в арматуру
ограничитель потока (рисунок А).
Схема приоритетного включения для комбинации
нагревателя с электрическими бойлерами (рисунок В).
Ввод в эксплуатацию
Проверьте, включается ли ступень МАХ при низком гидрав
лическом давлении в водопроводе даже в случае одновре
менного отбора воды из нескольких кранов холодной во
ды. Если нет, то ограничитель потока следует убрать (опи
сание процесса Вы найдете в разделе дополнительной
информации, рисунок А). Объясните пользователю, как
обращаться с нагревателем.
Габариты и технические данные
Тип UDH 13 UDH 18 UDH 21 UDH 24
Артикул 310 010 310 011 310 012 310 013
Номин.напряжение, В 400 / 3N~
Номин.мощность, кВт 13,2 18 21 24
Ступени мощности
Ступень ЭКО, кВт 6 / 12 7 / 14 8 / 16
Ступень МАХ, кВт 13,2 9 / 18 10,5 / 21 12 / 24
Номин.сила тока, А 19 26 30 35
Мин.сеч.эл.кабеля, мм 2 2,5 4 4 6
Нагревательный элемент спиральная проволока в колбе
Управление гидравлическое
Устан. и поддерж.темпер. –
Габариты
высота, мм 472
ширина, мм 236
глубина, мм 139
Номин. емкость колбы, л 0,3
Подключ.к водопроводу 1/2”
Мин.расход воды для вкл.
Ступень ЕСО, л/мин. 4 4,5 5
Ступень МАХ, л/мин. 3,6 5 5,8 6,6
Потери давл.(при расходе) 0,3бар(>2,5л/мин)
Макс.проток, л/мин. 6,6 6,6 7,6 8,6
Мин.давление воды, бар 0,3 0,7 0,8 0,9
Макс.давление воды, бар 10
Макс.темп.вход.воды,°C 20°C
Макс.темп.нагрет.воды,°C 60
Повыш.темп.при макс.расх.на 29 °C на 39°C на 39°C на 40°C
Кол во смеш.воды
при &t=28°C, л/мин. 6,8 9,2 10,7 12
при &t=38°C, л/мин. 5 6,8 7,9 9,1
Вес с водой, кг 3,6 3,6 3,6 3,6
Вид защиты IP 25
Класс защиты I
2
патрубок входа
холодной воды в
водонагреватель патрубок выхода
нагретой воды из
водонагревателя
