Сетевая розетка
(Переменный ток 230

к

В, 50 Гц)

И последнее!

После проверки правильности подсоединения всех устройств
вставьте вилку сетевого шнура питания в сетевую розетку.

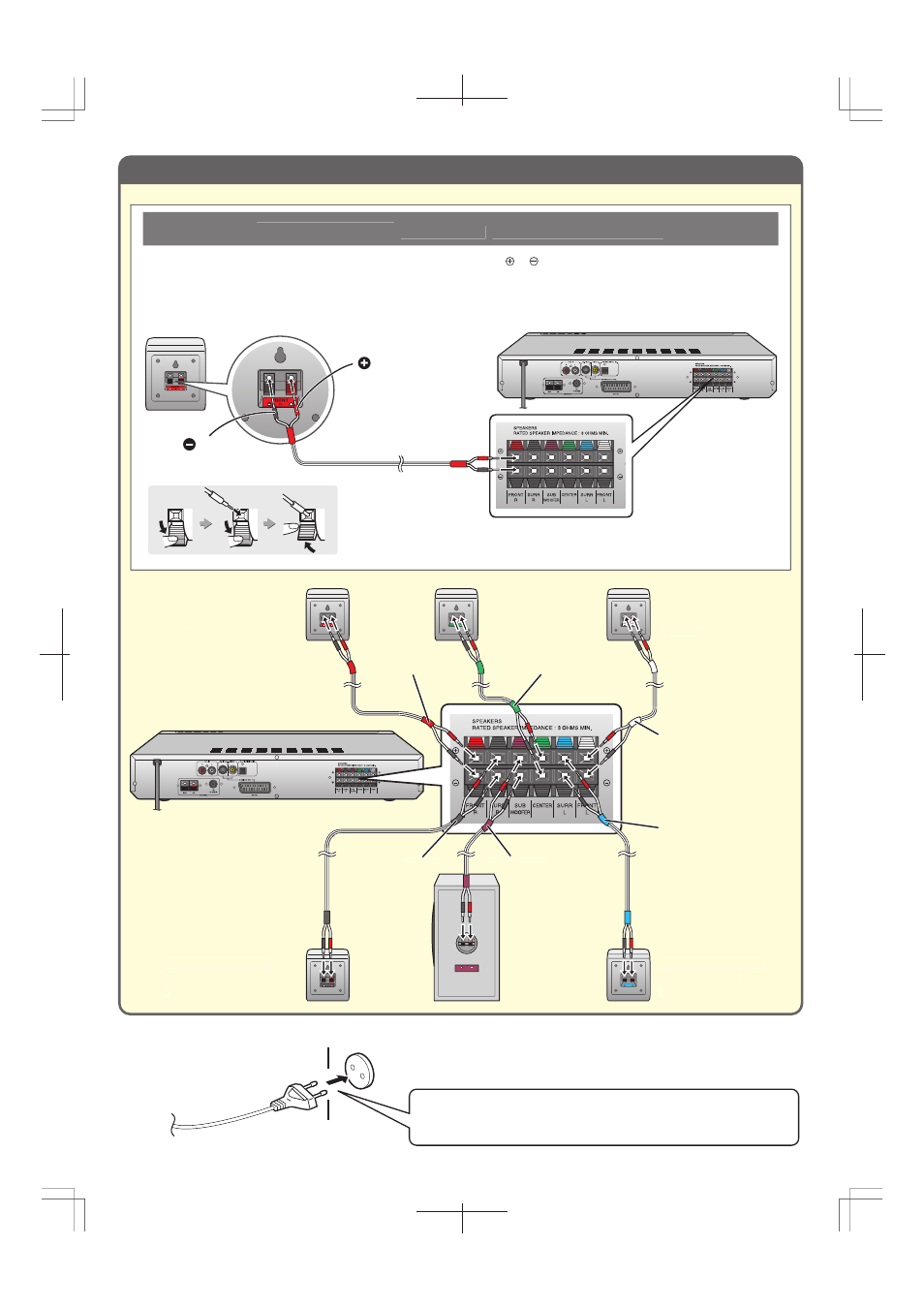

Подсоединение громкоговорителей

Подсоединение проводов громкоговорителей

Во избежание случайных коротких замыканий между гнездами

и

подсоедините провода сначала к

громкоговорителям, а затем к аппарату.

уу

1

Подсоедините провода к

громкоговорителям.

2

Подсоедините другой конец к

главному блоку.

у

Черный

Красный

Белый

Пурпурный

Зеленый

Синий

Красный

Серый

Громкоговоритель

окружающего звучания
(левый)

Фронтальный

громкоговоритель
(правый)

Центральный

громкоговоритель

Фронтальный

громкоговоритель
(левый)

Громкоговоритель

окружающего звучания
(правый)

Сабвуфер
