Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03 57
9.5.6 Замена клапана переключения по приоритету
a Опасно!
Опасность материального ущерба и/или травм
людей из-за несоблюдения указаний по безопас-
ности!
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в главе 9.5.1.
5
4
1
2
3

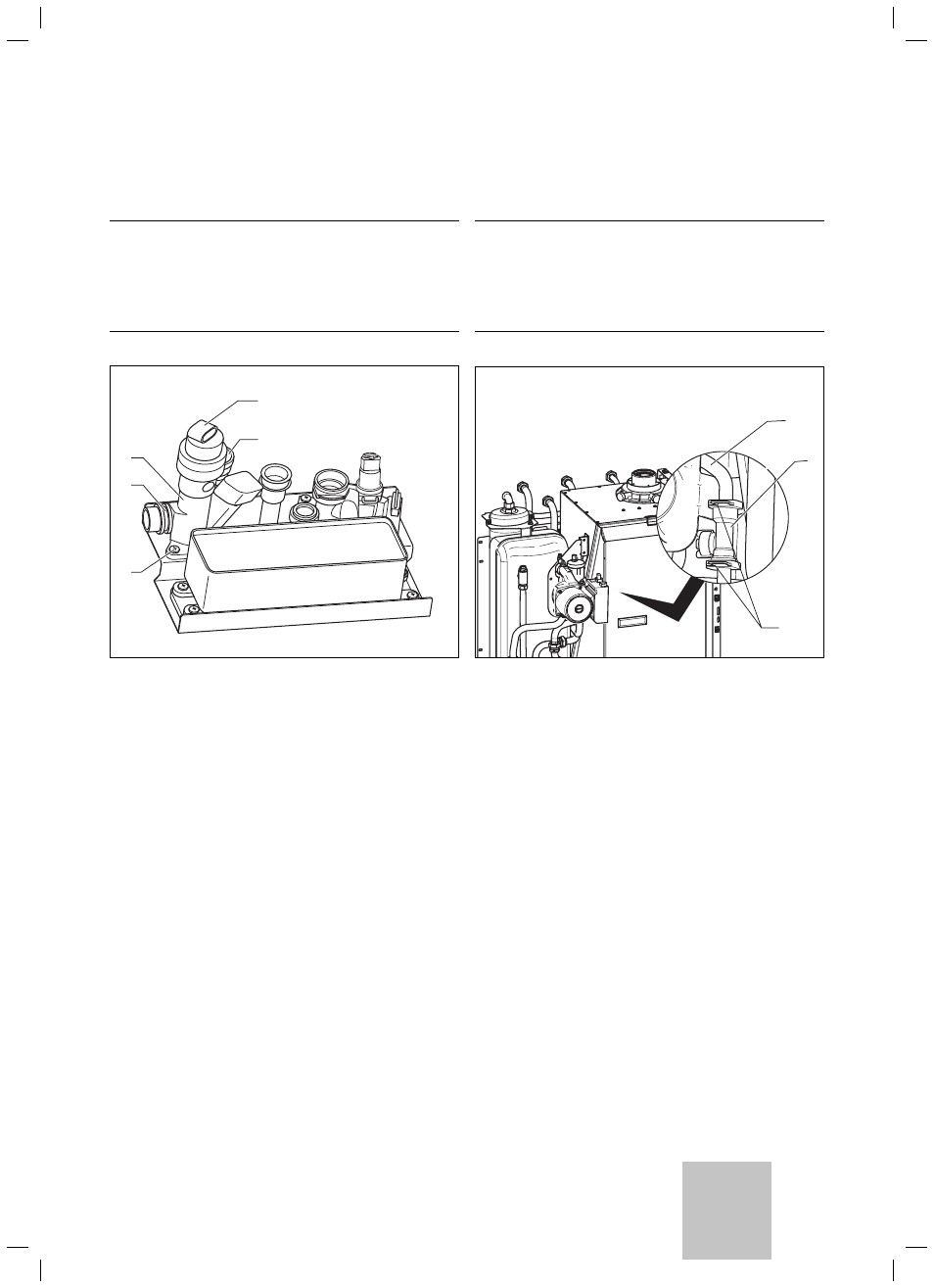

Рис. 9.4 Замена клапана переключения по приоритету
Закройте сервисные краны и опорожните прибор (см. раз-
дел 8.7).
Вытащите штекер (4) из клапана переключения по приоритету
(3).
Удалите скобы (2 и 5) и снимите подсоединенные конструк-
тивные узлы.
Ослабьте три резьбовых соединения (1) и извлеките клапан
переключения по приоритету.
Монтируйте новый клапан переключения по приоритету в
обратном порядке. Используйте новые уплотнения.
Заполните и опорожните прибор, а при необх., и установку
(см. раздел 6.1).
>
>
>
>
>
>
>
9.5.7 Замена датчика расхода
a Опасно!
Опасность материального ущерба и/или травм
людей из-за несоблюдения указаний по безопас-
ности!
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в главе 9.5.1.
2
1
3
Рис. 9.5 Замена датчика расхода
Демонтируйте отопительный насос, как описано в разделе
8.8 Демонтаж отопительного насоса.
Удалите скобы (3) и извлеките верхнюю трубу (1)
Извлеките датчик расхода (2)
Монтируйте новый датчик расхода в обратном порядке.
Используйте новые кольца круглого сечения.
>
>
>
>
>
Устранение сбоев 9
RU
