21
Руководство по монтажу и техническому обслуживанию atmoCRAFT
GUS
4.5
Котельный блок, предварительно смонтированный
Указание!
Здесь Вы найдете объем поставки предварительно
смонтированного котельного блока. Дальнейший
монтаж описан в главе 4.6.
4.5.1 Объем поставки котельного блока, предварительно
смонтированного
Проверьте комплектность и целостность объема поставки,
используя приведенные рядом рисунок и таблицу.
A
B
1
2
C

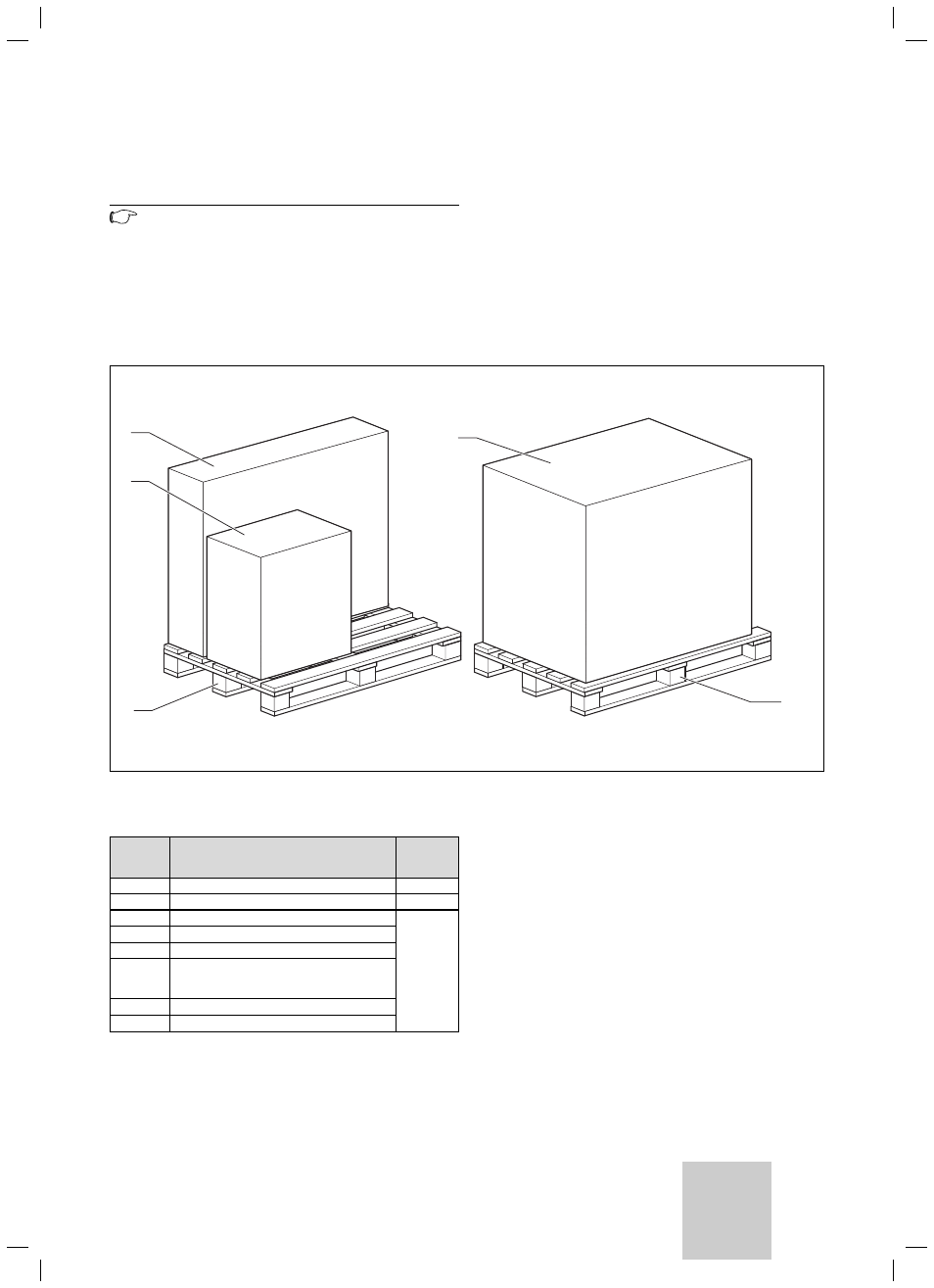

Рис. 4.26 Объем поставки котельного блока, предварительно
смонтированного
Палета
Наименование
Единица
измерения
1
Облицовка
A
1
Предохранитель тяги, кожух блока электроники
B
2
Коллектор продуктов сгорания
C
2
Горелка и керамические стержни
2
Изоляция и
2
теплообменник,
полностью предварительно смонтированный на
плите основания
2
Коммутационный блок (прилагается отдельно)
2
Мелкие детали
Табл. 4.6 Объем поставки котельного блока, предварительно
смонтированного
