14
Руководство по монтажу atmoMAG
7.2.3 Демонтаж
коллектора

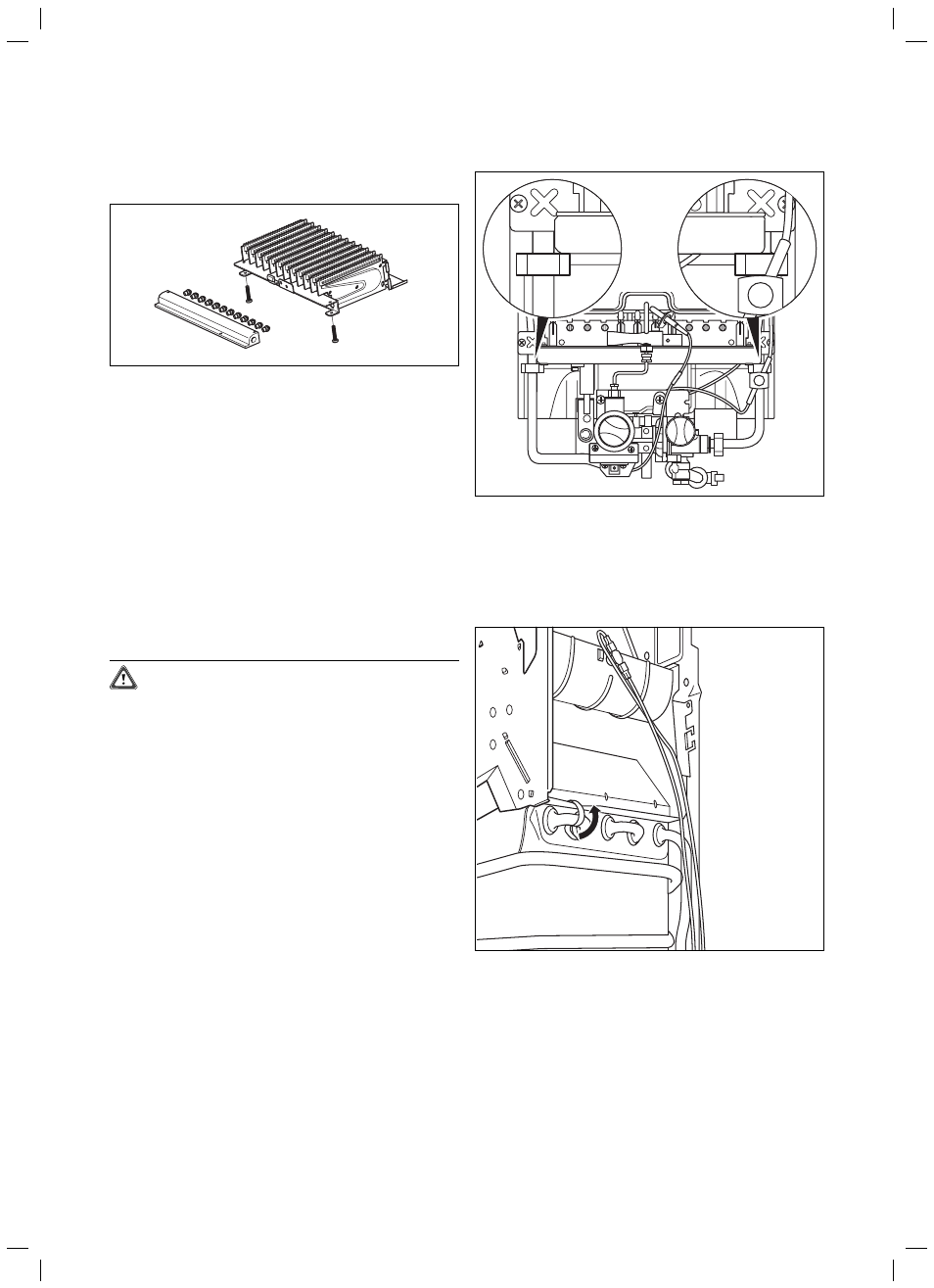

Рис. 7.3
Конструкция горелки
• Для демонтажа коллектора вывинтите два винта.
7.2.4 Очистка
деталей
горелки
• Возможно имеющиеся остаточные продукты сгорания (нагар)
удалите проволочной латунной щеткой. При необходимости,
очистить сопла, инжекторы, направляющие горелки и фильтр
запального газа мягкой кисточкой и продуть сжатым воздухом
(очистка от пыли и грязи). При сильном загрязнении горелки
промыть ее мыльным раствором, а затем проточной водой.
• Установите демонтированные ранее детали, действуя
в обратной последовательности.
7.3
Очистка и удаление накипи из теплообменника
Для очистки теплообменника вначале необходимо
демонтировать горелку, а затем теплообменник.
Внимание!
При монтаже и демонтаже теплообменника следите
за тем, чтобы не погнуть его.
Повреждения ведут к преждевременному износу
устройства.
Теплообменник закреплен только на трубопроводах подачи
(отвода) воды.
• Придерживайтесь указанной последовательности, т. к. хомуты
фиксируют резьбовые втулки.
Рис. 7.4 Патрубки подачи и отвода воды на теплообменнике
• Отпустите накидные гайки на трубопроводе отвода горячей
воды и трубопроводе подачи холодной воды.
• Отпустите самонарезающие винты хомутов, которыми
трубопроводы подачи и отвода горячей воды закреплены
на задней стенке.
Рис. 7.5 Демонтаж теплообменника
• Отпустите зажимы, которыми теплообменник закреплен на
предохранителе тяги.
• Потяните теплообменник на себя, а затем вверх, и вытащите
его.
При незначительном загрязнении:
• Промойте пластины теплообменника тонкой, сильной струей
воды.
7 Осмотры и техническое обслуживание
