5.3 Проводка
Регулятор автоматически распознает датчики. Подключенные теп-
логенераторы конфигурируются автоматически.
Подсоединенные отопительные контуры конфигурируются вруч-
ную соответственно комбинации системы.
Выполните соединительную электропроводку компонентов
согласно соответствующей схеме электропроводки.
i Вероятность потери комфорта.
Вероятно, расчетная температура помещения не
достигнута.
Подключите датчик VF1 для определения общей температуры
подающей линии.
В случае подключения котлов в каскад всегда подключайте
датчик VF1.
>
>
>
5.3.1 Подключение смесительного контура в качестве
контура нагрева накопителя
2
3
1

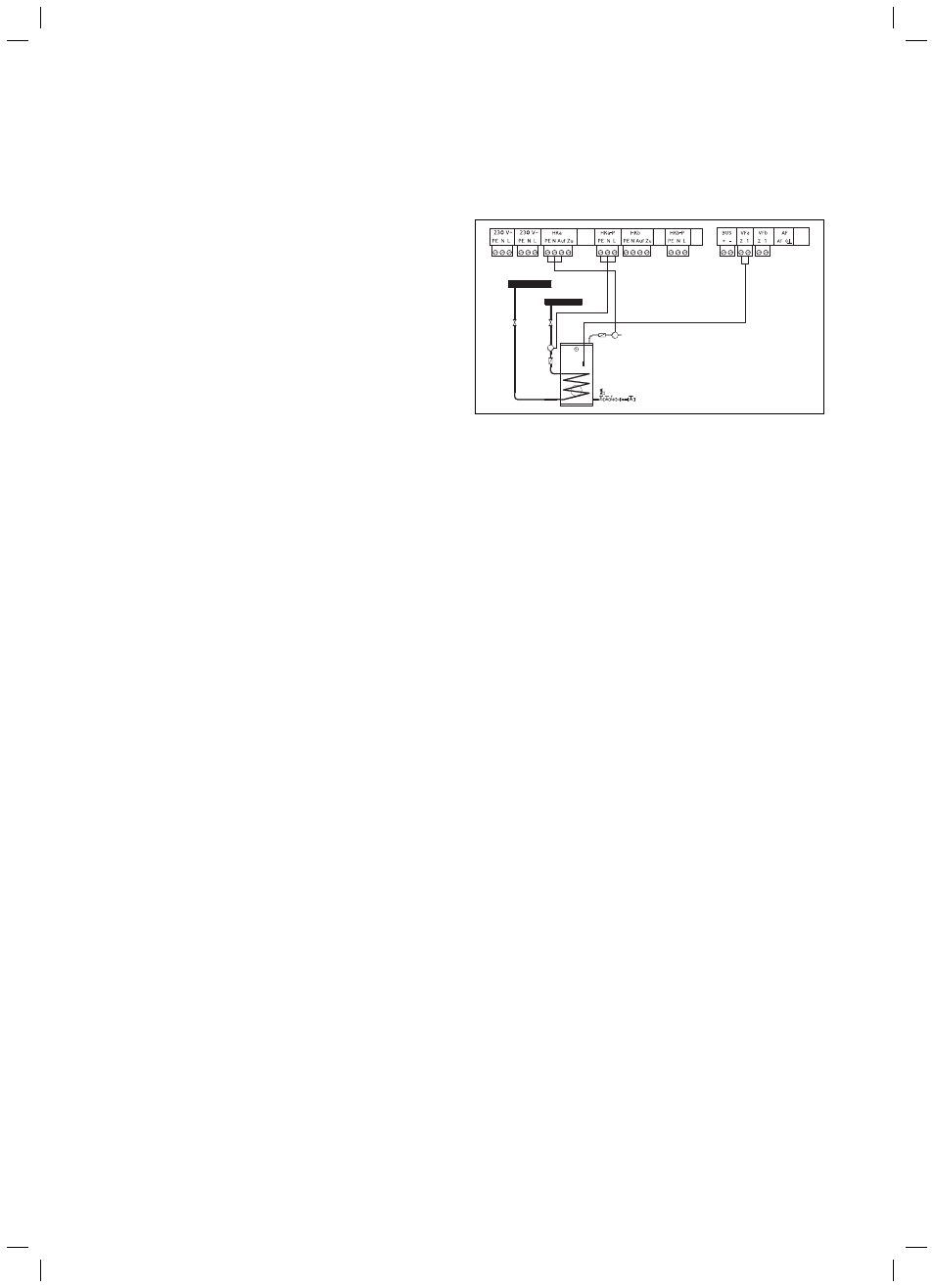

Рис. 5.3 Подключение смесительного контура в качестве контура
нагрева накопителя
Легенда
1 Насос загрузки накопителя
2 Циркуляционный насос ГВС
3 Датчик
накопителя
Каждый из смесительных контуров системы альтернативно
можно использовать в качестве контура нагрева накопителя.
Выполните соединительную электропроводку согласно
рис. 5.3.
5.3.2 Особенности подключения циркуляционного
насоса ГВС
Регулятор оснащен отдельным контактом для подключения цирку-
ляционного насоса ГВС. Этот циркуляционный насос ГВС не
присвоен переконфигурированному контуру нагрева накопи-
теля. Для этого циркуляционного насоса ГВС можно использо-
вать временную программу, настраиваемую независимо от про-
граммы нагрева накопителя.
Если циркуляционный насос ГВС подключается в смесительном
контуре, переконфигурированном в контур нагрева накопителя,
то он всегда работает с такой же временной программой, как и
переконфигурированный смесительный контур.
Контуры нагрева накопителя и подключенные циркуляционные
насосы ГВС принципиально работают в одном режиме. Это
означает, что режим работы, который можно настроить для кон-
тура нагрева накопителя, в общем действует и для циркуляцион-
ного насоса ГВС.
В комбинации с VIH-RL необходимо использовать присоедини-
тельные клеммы VIH-RL циркуляционного насоса ГВС, поскольку
VIH-RL перенимает на себя все функции ГВС.
>
