Электромонтаж
14
Руководство по установке calorMATIC 0020124563_00
5
5.3
Подсоединение смонтированного в жилом
помещении регулятора
b
Осторожно!
Функциональное нарушение в результате ненад-
лежащей установки!
Без перемычки между клеммами 3 и 4 на печатной
плате распределительной коробки отопительный
аппарат не функционирует.
> При подсоединении регулятора следите за тем,
чтобы перемычка между клеммами 3 и 4 была
установлена.
> Отключите подвод тока к отопительному аппарату.
> Предотвратите повторное включение подвода тока к отопи-
тельному аппарату.
1
2

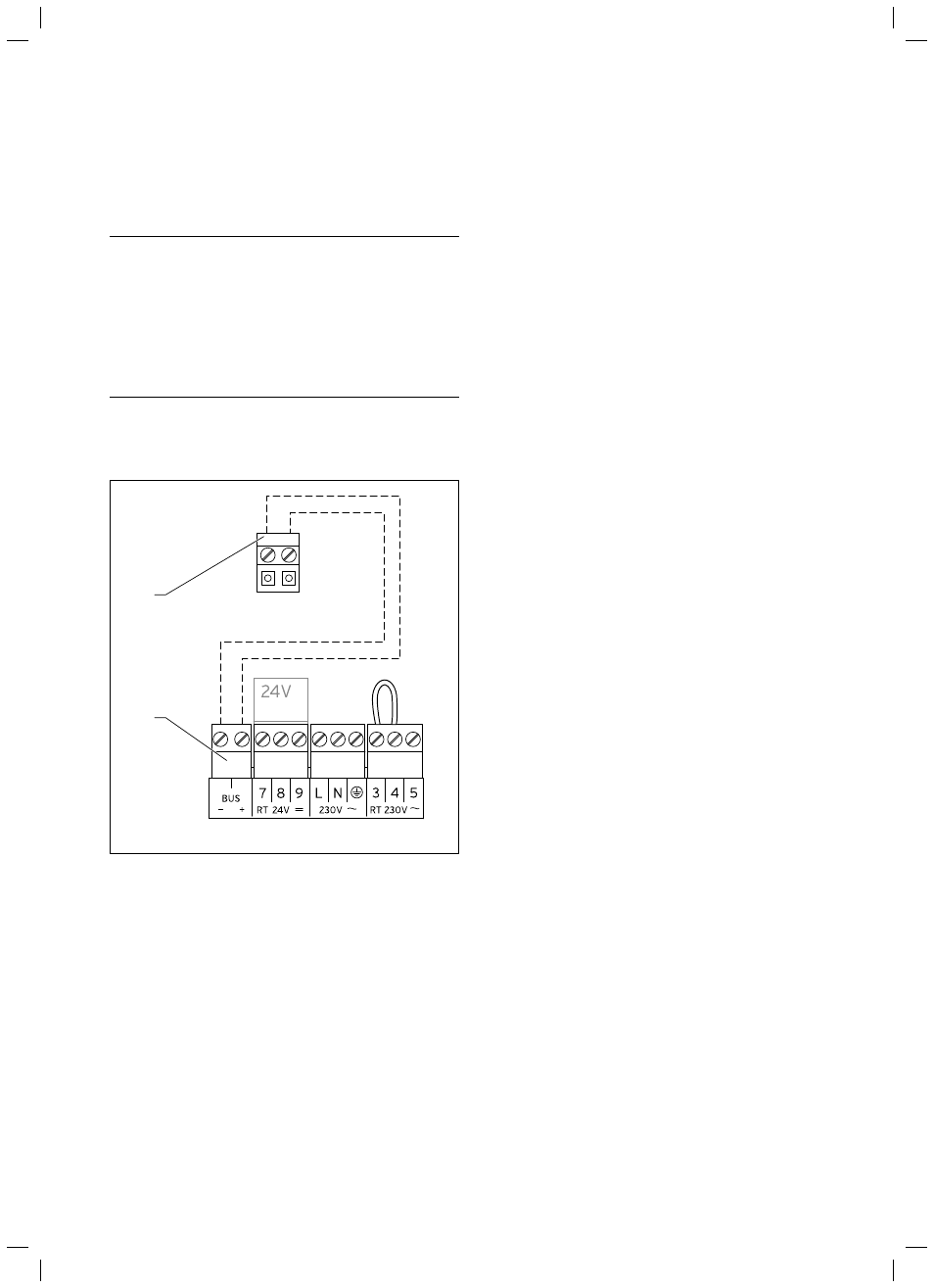

Рис. 5.3 Подсоединение регулятора
Легенда
1 calorMATIC VRC 470
2 Клеммная колодка отопительного аппарата
i
При подсоединении провода шины данных eBUS Вы
не обязаны соблюдать полярность. Если Вы перепу-
таете выводы, то связь не будет нарушена.
Подключите регулятор к отопительному аппарату следующим
образом:
> Подсоедините провод шины данных eBUS к клеммам (1)
штифтовой колодки в настенном цоколе регулятора.
> Подсоедините провод шины данных eBUS к клеммной
колодке отопительного аппарата (2).
