25
GUS
Инструкция по монтажу calorMATIC 230
calorMATIC
4
2
3
1
5
6
7
4

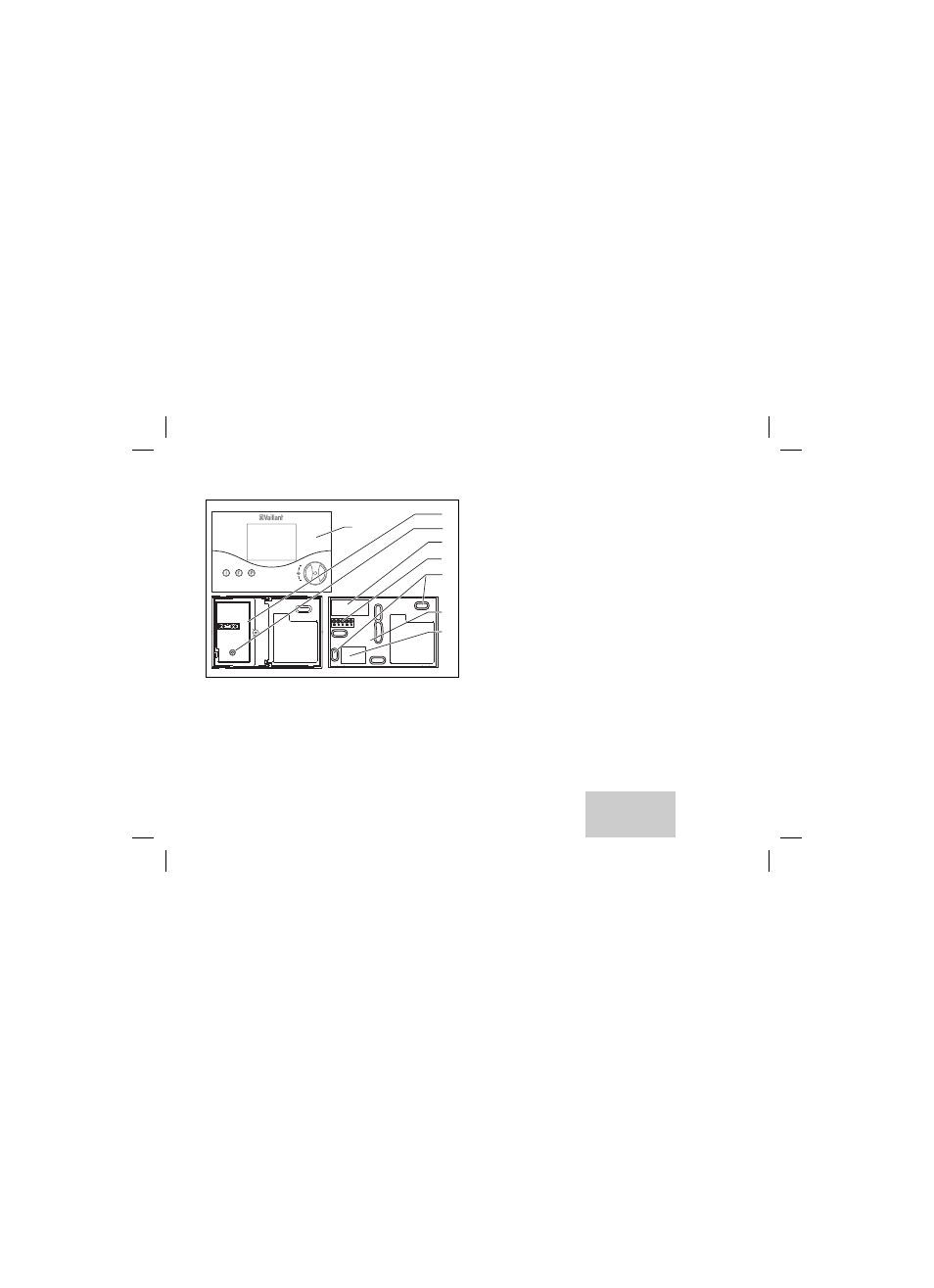

Рис. 9.1 Монтаж регулятора температуры
помещения
• Вытащите регулятор температуры помещения
(1) из настенного цоколя (5).
• Откройте внутреннюю защитную крышку (6)
настенного цоколя (5), отпустив винт (7)
и откинув крышку вправо.
• Просверлите два отверстия (3) с диаметром
6 мм (как показано на рис. 9.1) и вставьте
в них входящие в объем поставки дюбеля.
• Проведите соединительный кабель через
кабельный ввод (4), расположенный под
внутренней защитной крышкой.
• Закрепите настенный цоколь на стене двумя
входящими в объем поставки винтами.
• Присоедините соединительный кабель, как
указано в главе 10.1.
• Закройте внутреннюю защитную крышку
и закрепите ее винтом.
• Установите регулятор температуры
помещения (1) на настенный цоколь (5)
Монтаж 9
