Руководство по эксплуатации ecoCOMPACT 0020040944_01
9
4 Эксплуатация
4.1 Обзор
органов
управления
Органы управления становятся доступны при открывании дверцы
обшивки.
Kurz-B
edienu
ngsan
leit un
g ecoC
OMPA
CT
bar

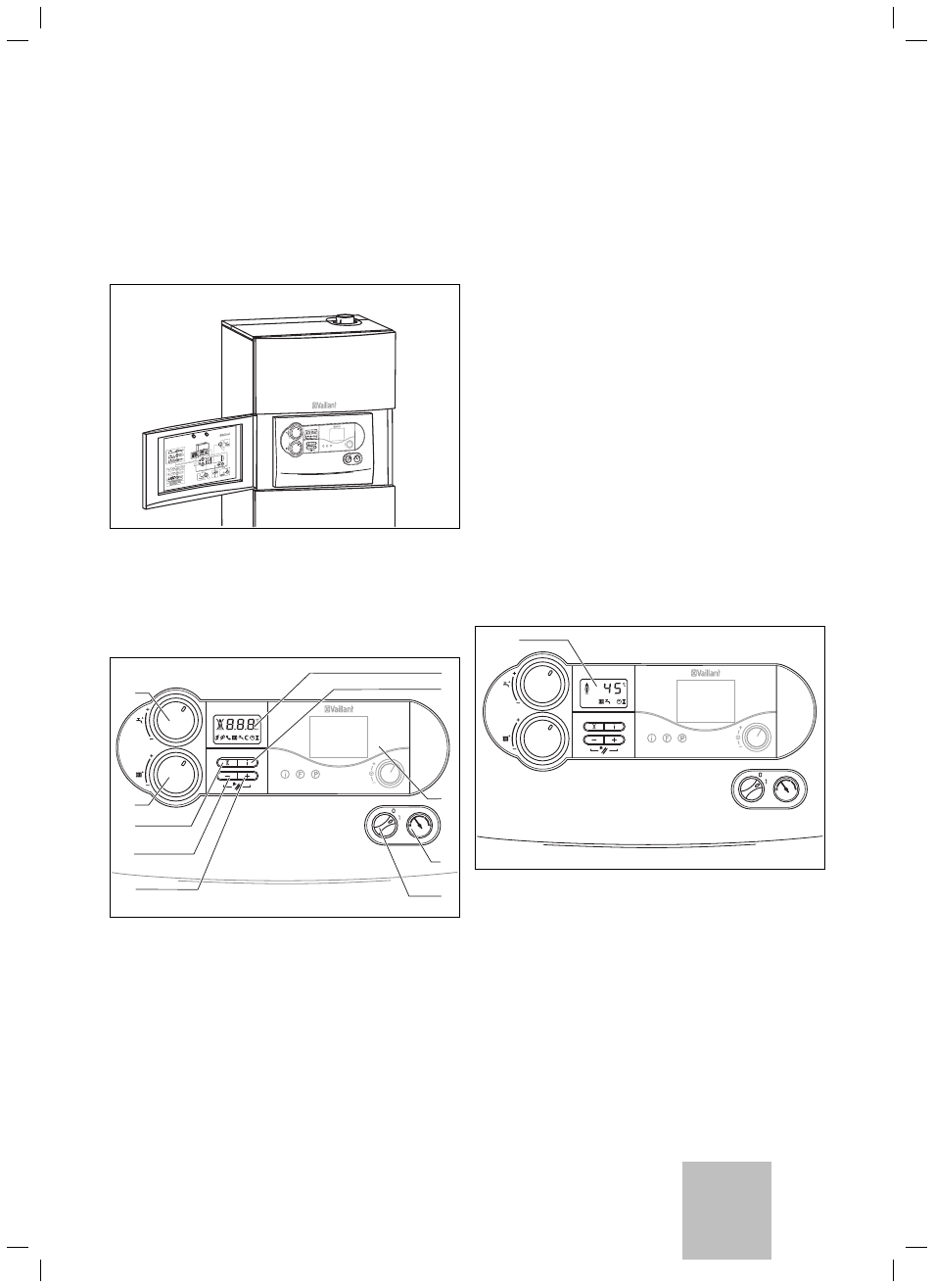

Рис. 4.1 Открывание дверцы обшивки
i
Дверца обшивки для адаптации к условиям помеще-
ния может быть закреплена либо справа либо слева.
bar
1
10
9
8
7
6
2
3
4
5
Рис. 4.2 Органы управления
Органы управления имеют следующие функции:
1
Дисплей для индикации текущей температуры, режима
работы или определенной дополнительной информации
2
Кнопка "i" для вызова информации
3
Встроенный регулятор (принадлежность)
4
Манометр для индикации давления наполнения и рабо-
чего давления в отопительной установке
5
Главный выключатель для включения и выключения при-
бора
6
Индикатор температуры накопителя
Кнопка „+” для пролистывания вперед данных, отобра-
женных на дисплее (для специалиста при наладочных
работах и поиске ошибок).
7
Индикатор давления в отопительной установке
Кнопка „-” для пролистывания назад данных, отображен-
ных на дисплее (для специалиста при наладочных рабо-
тах и поиске ошибок).
8
Кнопка "Устранение сбоев" для сброса определенных
сбоев
9
Ручка для настройки температуры подающей линии
отопления
10
Ручка для настройки температуры накопителя
Цифровая информационно-аналитическая система
(система DIA)
bar
1
Рис. 4.3 Дисплей системы DIA
Ваш прибор оснащен цифровой информационно-аналитической
системой (системой DIA). Эта система предоставляет Вам
информацию о рабочем состоянии Вашего прибора и помо-
гает при устранении сбоев.
В нормальном режиме работы прибора на дисплее системы
DIA (1) отображается текущее значение температуры подающей
линии (в примере: 45 °C). В случае неисправности вместо тем-
пературы указывается соответствующий код ошибки.
