Навигационный приемник ГЛОНАСС/GPS SEEWAY RX100
‐ 16 ‐
Порт RS‐232 (X2) приемника RX100
Порт RS‐232 принимающего
устройства
TX2 (выход)
RX (вход)
GND
GND
Для подключения проводов выполните следующие действия:
1. Демонтируйте верхнюю крышку вычислительного модуля.
2. Отключите от разъема NMEA0183 синий и коричневый провода.
3. Синий провод подключите к клемме TX2 разъема RS‐232 (X2). Коричневый провод
подключите к клемме GND разъема RS‐232 (X2).

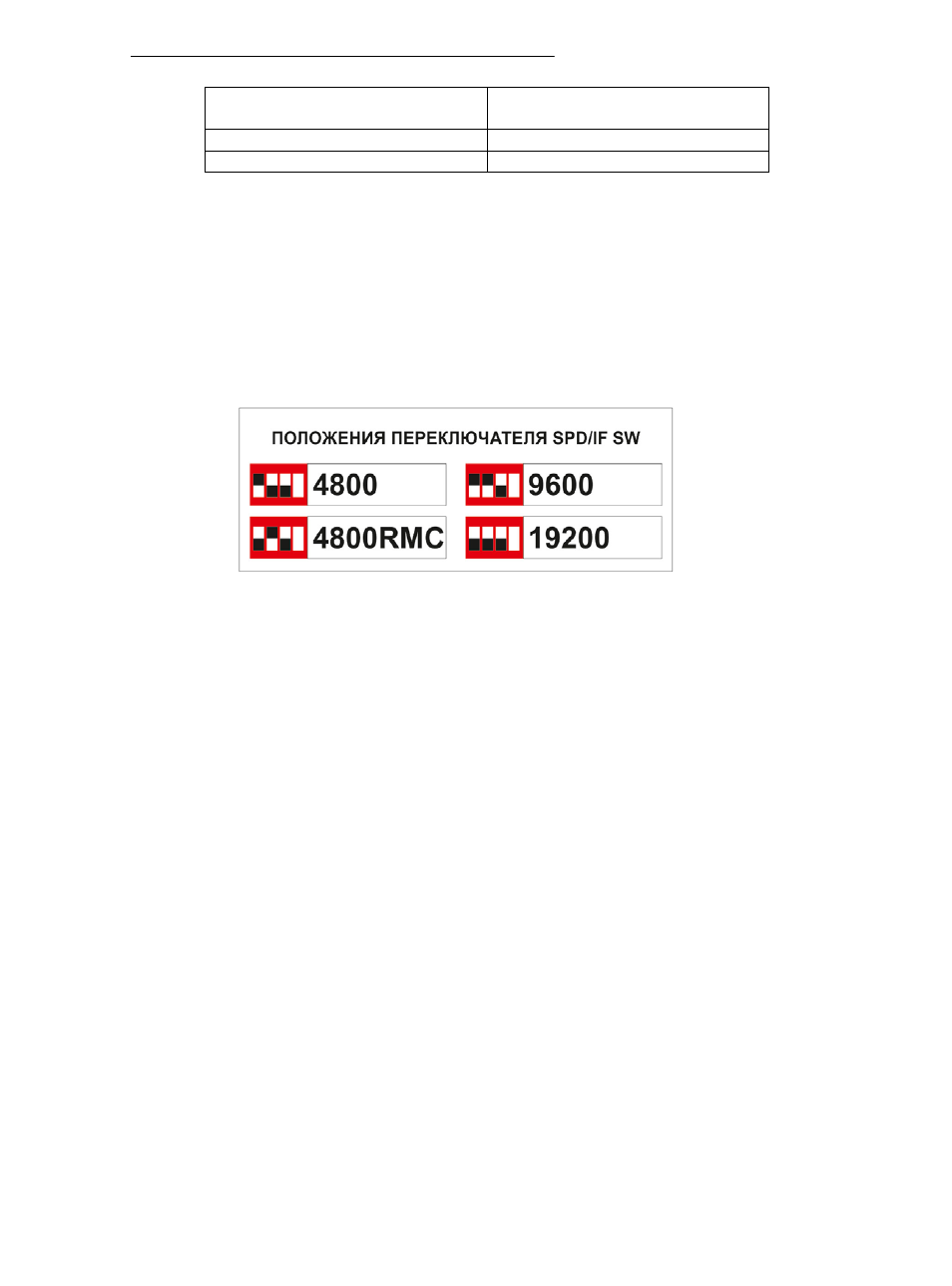

4. Убедитесь в правильности установленного режима скорости обмена данными. Установите
переключатели «SPD/IF SW» в положения, соответствующие необходимому режиму работы,
как показано на изображении:
5. Установите крышку вычислительного модуля, совместив световод расположенный в крышке,
со светодиодом в вычислительном модуле.
Рекомендация: Чтобы избежать случайного повреждения не используемых портов данных приемника, обязательно
изолируйте все свободные провода данных, как внутри вычислительного модуля, так и с обратной
стороны кабеля питание/данные.
Примечание:
В оборудовании, к которому подключается приемник RX100, должно быть установлено такое же
значение скорости обмена данными входного порта RS‐232, как и у RX100.
6.8.
Настройка принимающего оборудования
Для получения данных от приемника RX100 необходимо убедиться в правильной настройке
оборудования, на которое передаются вычисленные данные.
При настройке оборудования значение имеют такие факторы:
― Настройка входного порта данных.
Для правильной синхронизации получаемых данных от приемника RX100, прием и
передача данных должны осуществляться в одинаковом формате и с одинаковой
скоростью на обоих устройствах. Убедитесь, что в приемном оборудовании установлены
требуемые значения формата и скорости входного порта.
― Наличие в приемном оборудовании встроенного приемника GPS.
При использовании оборудования, в котором имеется встроенный приемник сигналов
GPS, нужно убедиться в возможности его программного отключения. В некотором
навигационном оборудовании предусмотрена возможность программного назначения
приоритетного источника данных для использования его в качестве основного
устройства.
