RAY 240 Руководство пользователя
52

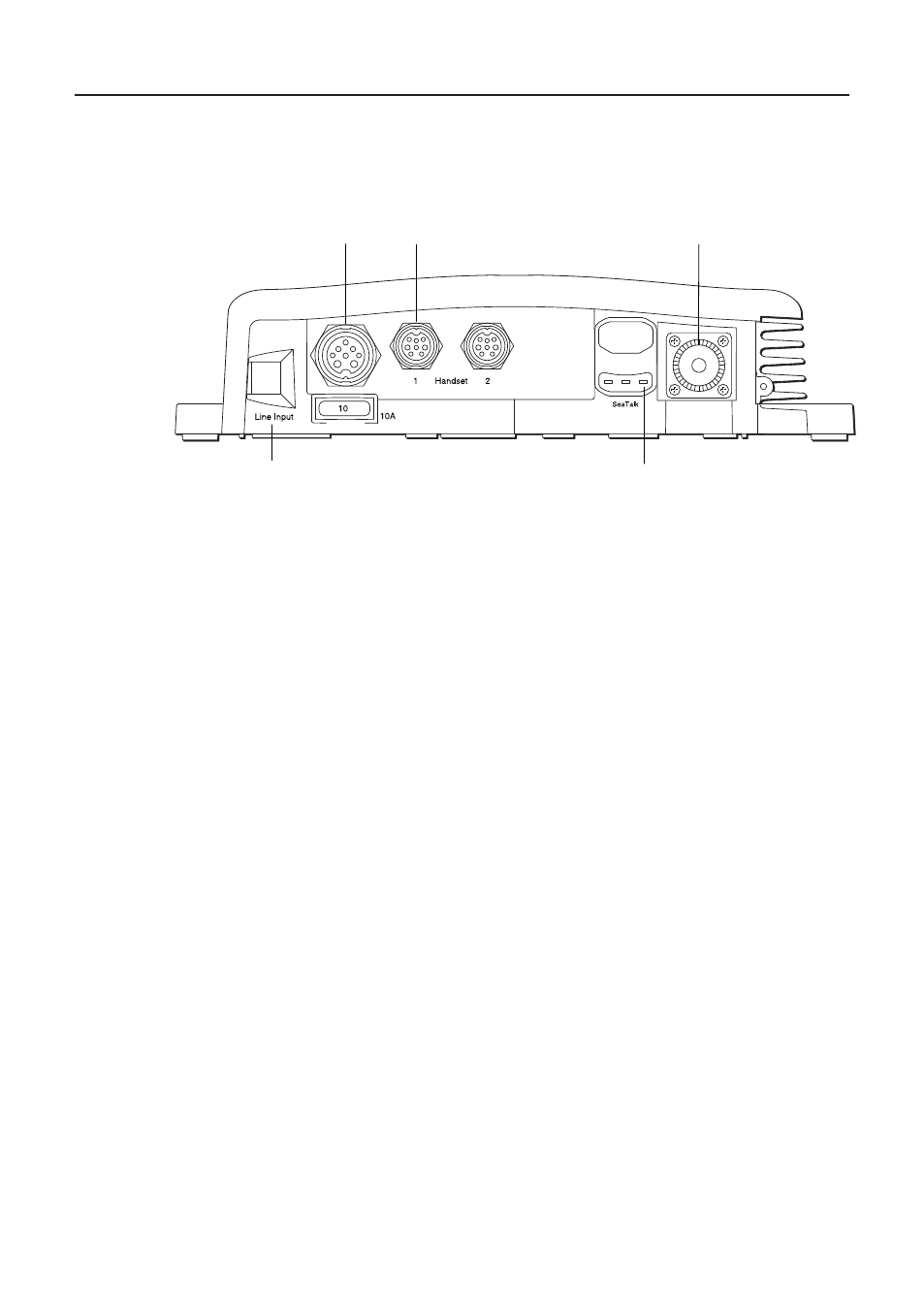

Подключение кабелей к приемопередатчику
Кабели подключаются к обозначенным разъемам следующим образом:
Источник
питания
Телефонная
трубка
Антенна
D6827_1
Вход для информации о координатах
Линейный вход
Подключение телефонной трубки к
приемопередатчику
Подключите кабель телефонной трубки к приемопередатчику через
разъем на переборке. Подробнее см. в руководстве по установке.
3.7 Получение информации о координатах
Координаты (широту и долготу) можно получать через соединения
NMEA или SeaTalk.
SeaTalk
SeaTalk – наиболее удобный способ получения координат на радио-
станцию. Использование дополнительной распределительной коробки
SeaTalk (номер по каталогу R55006, не входит в комплект), позволяет
объединять входы SeaTalk и GPS.
NMEA
Соедините белый и синий (NMEA + и -) провода комбинированного ка-
беля с входными проводами устройства определения местоположения,
используя соответствующий блок разъемов.
Ray240 использует следующие предложения:
Получено (received) - GGA, GLL, RMC, ZDA.
Инструкции по подключению определенной GPS представлены в руко-
водстве, поставляемом с устройством.
