115
Замена лампы заднего фонаря/
стоп-сигнала

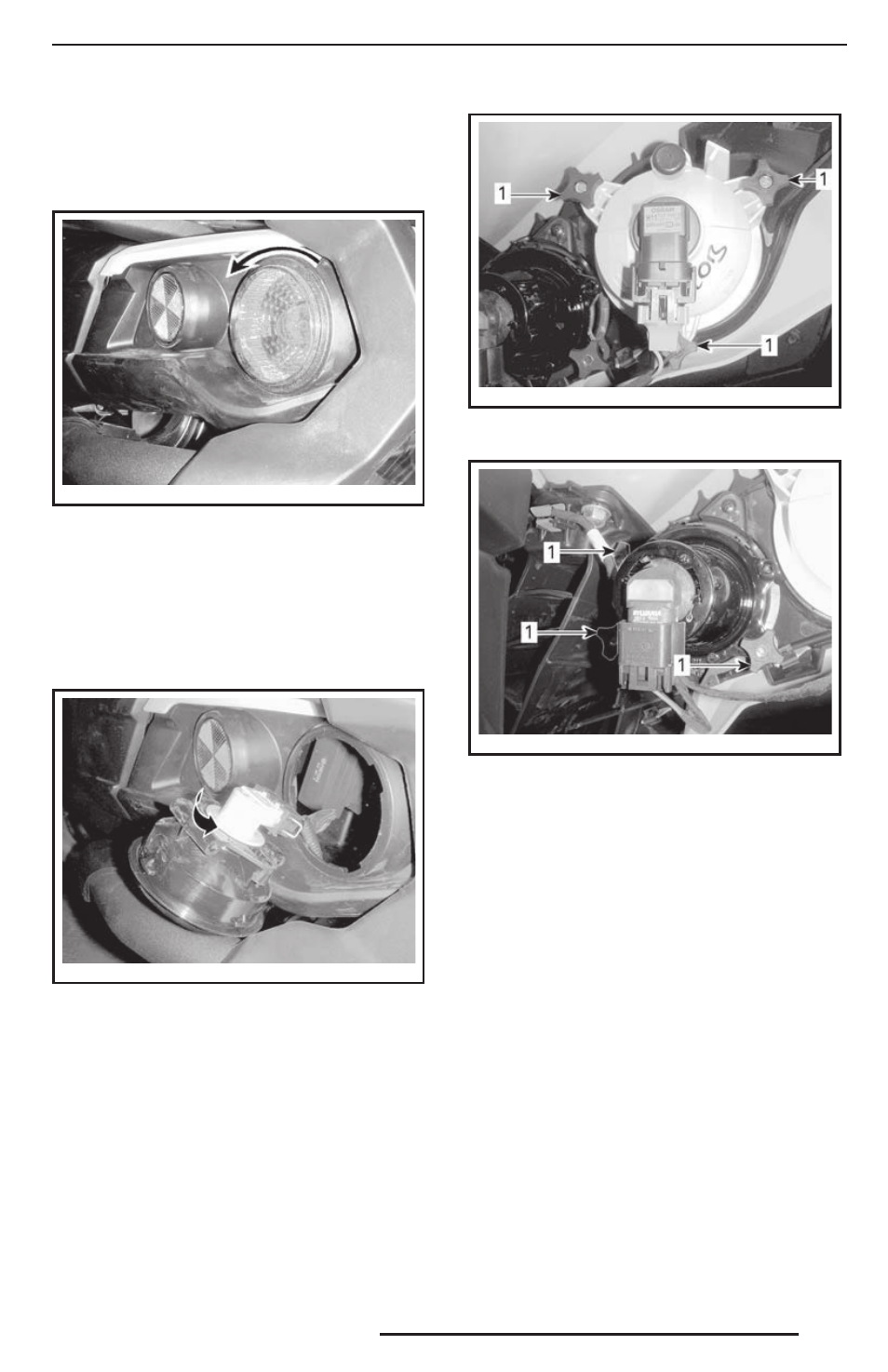

Поверните фонарь против часовой
стрелки, чтобы извлечь его из корпуса.
vmo20 12-0 12-061 _a
ЧТОБЫ СНЯТЬ, ПОВЕРНИТЕ ФОНАРЬ ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ
Снимите задний фонарь.
Отсоедините электрический разъём
от лампы.
Поверните ламп у пр отив ч ас овой
стрелки, чтобы извлечь её из фонаря.
vmo20 12-0 12-062 _a
ПОВЕРНИТЕ ЛАМПУ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ
Отсоединить электрический разъём
лампы от заднего фонаря.
Установка осуществляется в последо-
вательности, обратной снятию.
Регулировка головной оптики
Вращением рукояток отрегулируйте на-
правление светового пучка фары в со-
ответствии с Вашими предпочтениями.
ПРИМЕЧАНИЕ: Обе фары должны быть
отрегулированы одинаковым образом.
vmo20 12-0 12-059 _b
РЕГУЛИРОВКА БЛИЖНЕГО СВЕТА
1. Регулировочные рукоятки
vmo20 12-0 12-060 _a
РЕГУЛИРОВКА ДАЛЬНЕГО СВЕТА
1. Регулировочные рукоятки
Чехлы и кожухи шарниров
приводных валов
Проверка состояния чехлов
и кожухов шарниров приводных
валов
Проверьте состояние чехлов и кожухов
шарниров приводных валов.
Убедитесь в отсутствии повреждений
и потёртостей на кожухе около вала.
Проверьте чехлы шарниров приводных
валов на наличие трещин, потёртостей
и следов утечки смазки на чехлах.
При необходимости отремонтируйте
или замените повреждённые детали.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
