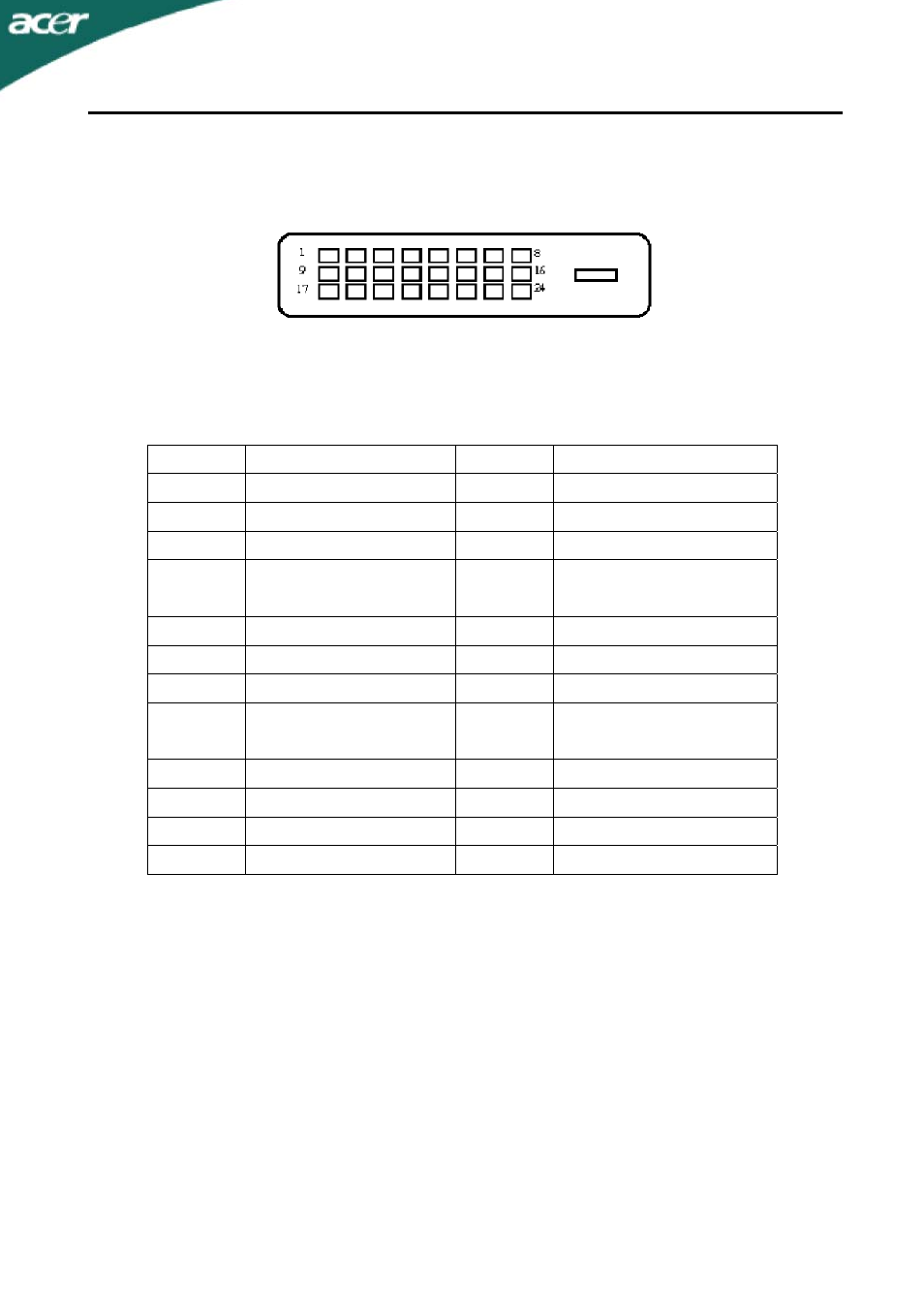

24-контактный сигнальный кабель цветного дисплея

Контакт

Значение

Контакт

Значение

1.

TMDS Data2-

13.

TMDS Data3+

2. TMDS

Data2+ 14. Питание +5 В

3.

TMDS Data 2/4Shield

15.

GND (для +5 Вhsync.vsync)

4. TMDS

Data4- 16. Определение

"горячего"подключени

5.

TMDS Data4+

17.

TMDS Data0-

6.

DDC Clock

18.

TMDS Data0+

7.

DDC Data

19.

TMDS Data 0/5 Shield

8.

Аналоговая синхронизация

по вертикали

20. TMDS

Data5-

9.

TMDS Data1-

21.

TMDS Data5+

10. TMDS

Data1+ 22.

TMDS

Clock

Shield

11.

TMDS Data 1/3 Shield

23.

TMDS Clock+

12.

TMDS Data3-

24.

DDC TMDS Clock
