Схема соединений
Предупреждение по подключению
Основные подключения
До тех пор, пока не будут выполнены все основные соединения, не под-
ключайте сетевой шнур к сетевой розетке. Перед отключением подклю-
ченного кабеля или шнура всегда выключайте питание системы и от-
ключайте сетевой шнур от сетевой розетки.
Рамочная антенна
диапазона АМ
Вставьте в паз.
Комнатная антенна
диапазона FM
(1) Подключите провод к гнезду [FM75].
(2) Найдите положение антенны, обес-
печивающее наилучшее качество при-
ема сигнала.
(3) Зафиксируйте антенну в найденном
положении.
Сетевой шнур
Доступны два типа сетевых шну-
ров. Выберите один из них, ко-
торый подходит для использова-
ния в вашей стране.
К сетевой розетке
- Надежно подключите сетевую
вилку к сетевой розетке.

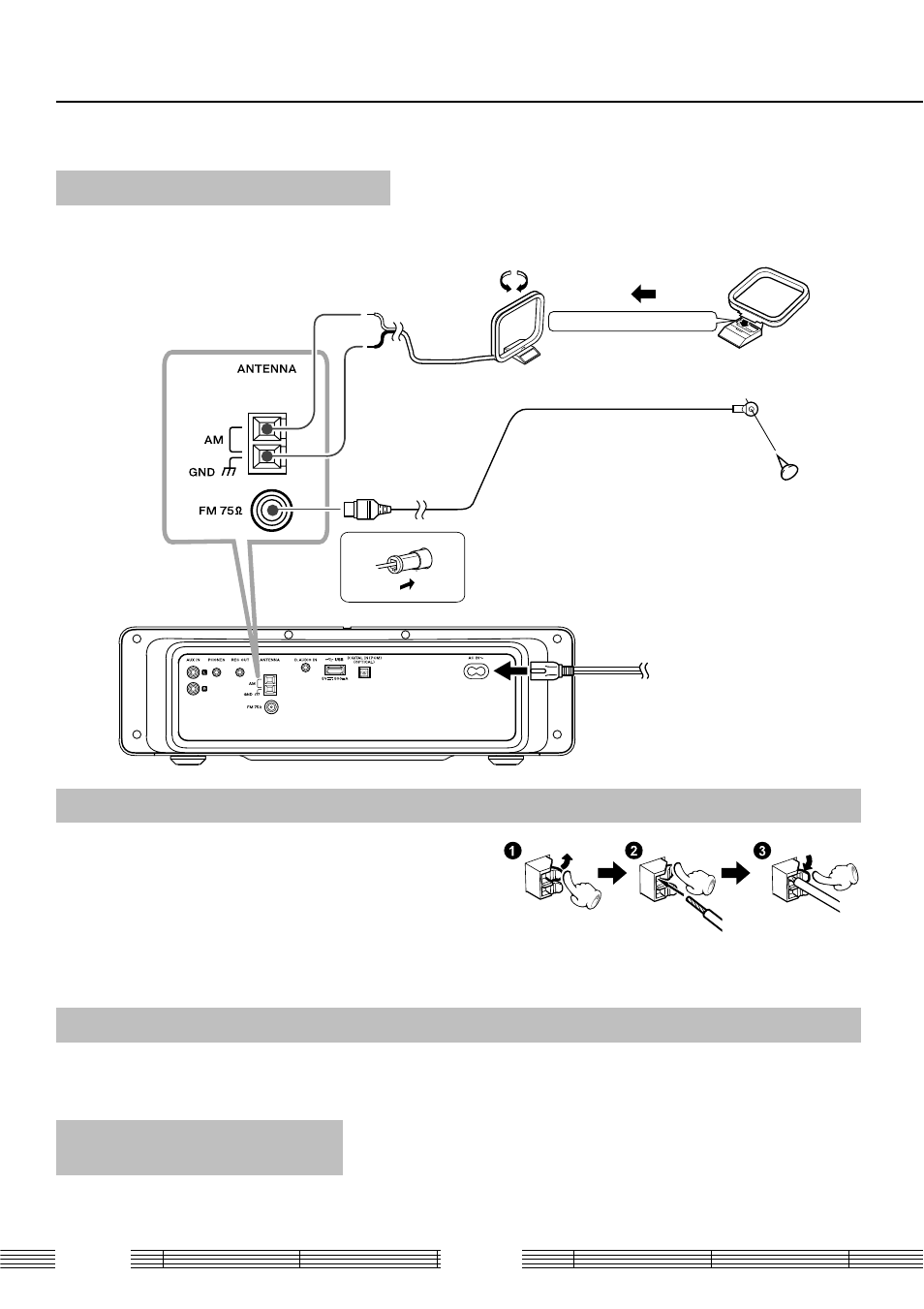

Подключение рамочной антенны диапазона АМ
Подключение комнатной антенны диапазона FM
Предупреждение по установке
внешней антенны
Поставляемая в комплекте антенна диапазона АМ является
комнатной антенной. Устанавливайте эту антенну как можно
дальше от основного блока системы, телевизора, кабелей аку-
стических систем и сетевого шнура. Ориентируйте антенну так,
чтобы добиться наилучшего качества приема сигналов.
- Подключение провода антенны
Подключите кабель антенны диапазона АМ к гнездам [AM] è [GND],
как показано на рисунке справа.
Антенна диапазона FM, поставляемая в комплекте, является упрощенной комнатной антенной. Для более устойчивого
приема радиостанций диапазона FM рекомендуется использовать внешнюю антенну (приобретается дополнительно).
Перед подключением внешней антенны отключите комнатную антенну.
Т.к. установка антенны требуется определенных навыков и опыта, перед уста-
новкой антенны всегда консультируйтесь с дилером. Антенна не должна распо-
лагаться вблизи силовых проводов электропитания. В противном случае при
падении антенны Вы можете получить удар электрическим током.
