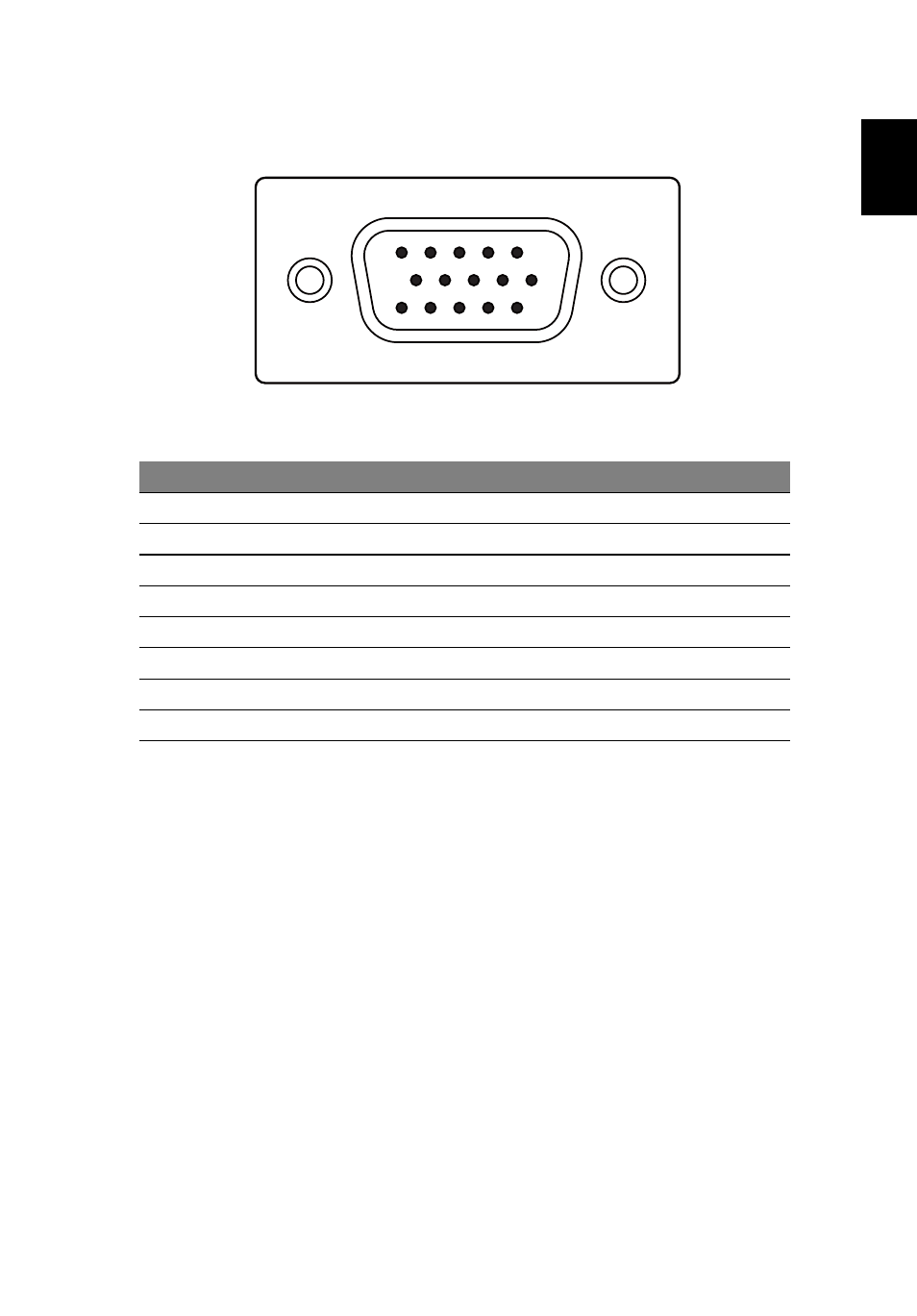

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА

15-контактный сигнальный кабель цветного дисплея

КОНТАКТ № ОПИСАНИЕ

КОНТАКТ № ОПИСАНИЕ

1

Красный

9

+5V

2

Зеленый

10

Logic Ground

3

cиний

11

Monitor Ground

4

Monitor Ground

12

DDC-Serial Data

5

DDC-return

13

H-Sync

6

R-Ground

14

V-Sync

7

G-Ground

15

DDC-Serial Clock

8

B-Ground

1

5

6

10

11

15
