8

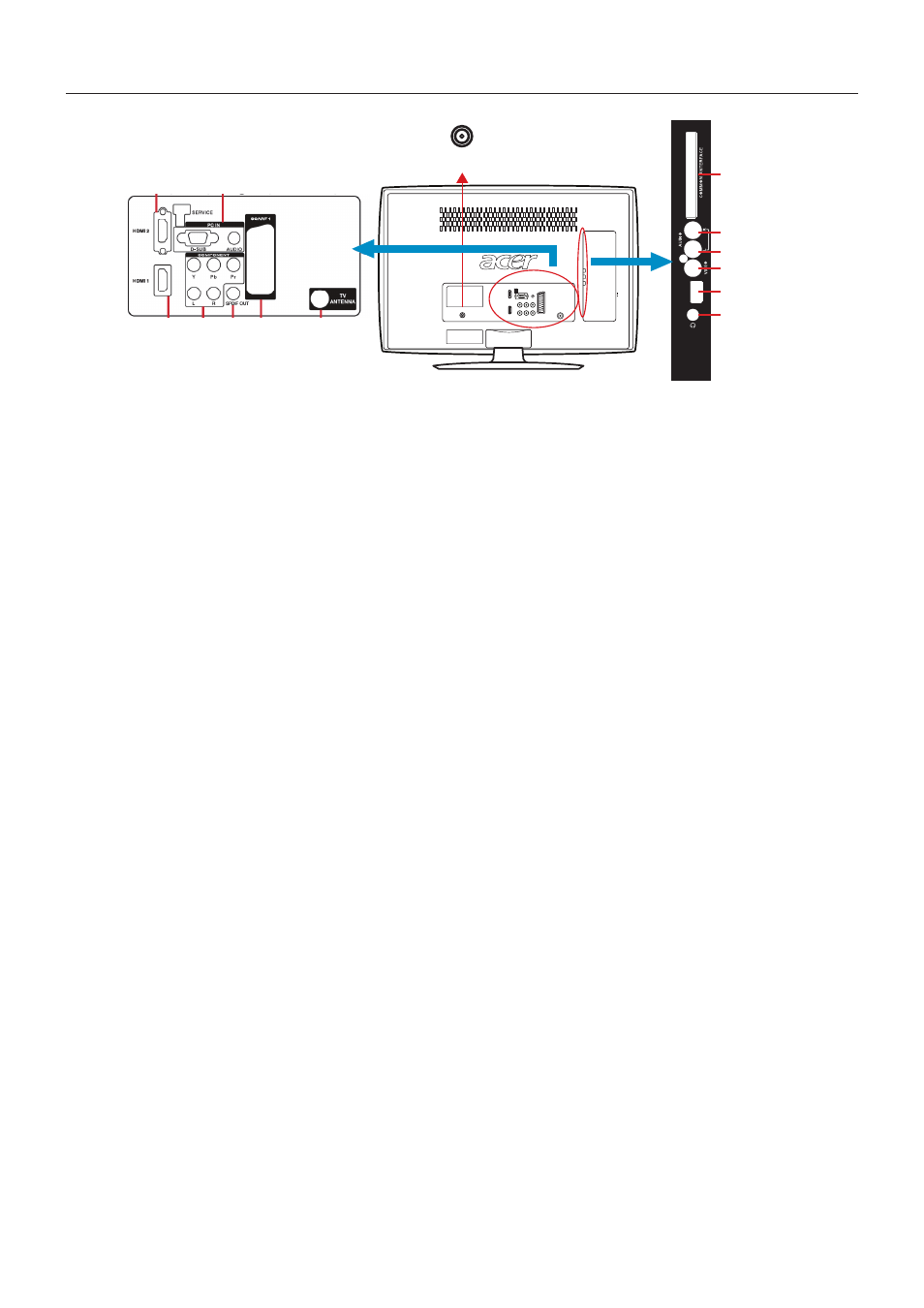

РУКОВОДСТВО ПО ПОДКЛЮЧЕНИЮ ОБОРУДОВАНИЯ
AC POWER
SE
R
VICE PORT
①
②
③
④
⑤
⑥
⑪
⑦
⑩
⑫
⑨
⑧
⑬
① COMMON INTERFACE (CI): позволяет устанавливать модуль условного доступа
(CAM). Для получения дополнительной информации обратитесь к поставщику
услуг.
②, ③, ④ AV IN: используется для подключения источника полного видеосигнала,
например видеомагнитофона или игровой приставки. Используйте белый и
красный штекеры для подключения звука этого источника.
⑤ SERVICE PORT: только для служебных целей.
⑥ Разъем для наушников: разъем для подключения наушников. Подключение
наушников приводит к отключению звука всех динамиков.
⑦ TV ANTENNA: разъем для подключения антенны или кабеля цифрового
эфирного вещания (не от блока кабельного телевидения).
⑧ SCART: разъем для подключения к телевизору видеомагнитофона или
декодера. Полностью распаянный разъем SCART используется для ввода/
вывода звуковых сигналов и видеосигналов RGB, CVBS; неполностью
распаянный разъем SCART используется для ввода/вывода звуковых сигналов
и видеосигналов S-Video, CVBS.
Примечание. В разъеме SCART имеются контакты для вывода сигналов
монитора. (CVBS/YPbPr/ATV/DTV)
⑨ PC IN: используется для подключения видео- и аудиокабелей компьютера.
⑩ Разъемы для раздельного видеосигнала (Y/Pb/Pr) и аудиоразъемы L/R:
используются для подключения таких источников раздельного видеосигнала,
как DVD-проигрыватель или телевизионная приставка.
⑪ SPDIF (цифровой выход звука): если выбранный источник сигнала содержит
цифровой аудиосигнал, цифровой звук будет выводиться через этот разъем
SPDIF на систему домашнего кинотеатра.
⑫, ⑬ HDMI: этот разъем используется для подключения такого источника
цифрового видеосигнала, как DVD-проигрыватель или телевизионная
приставка.
