ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подсоединение громкоговорителей
16
Ваш DVD проигрыватель обеспечивает оптимальное
качество звука, когда импеданс (сопротивление)
используемых громкоговорителей соответствует
параметрам усиления.
Важно
l
Минимальное сопротивление для каждого из пяти
сателлитных громкоговорителей - 4 Ом; для
сабвуфера 8 Ом;
l
Если Вы хотите использовать только один
громкоговоритель или слушать монофоническую
м у з ы к у, н е п о д с о е д и н я й т е п а р а л л е л ь н о
громкоговорители к левому и правому терминалам.

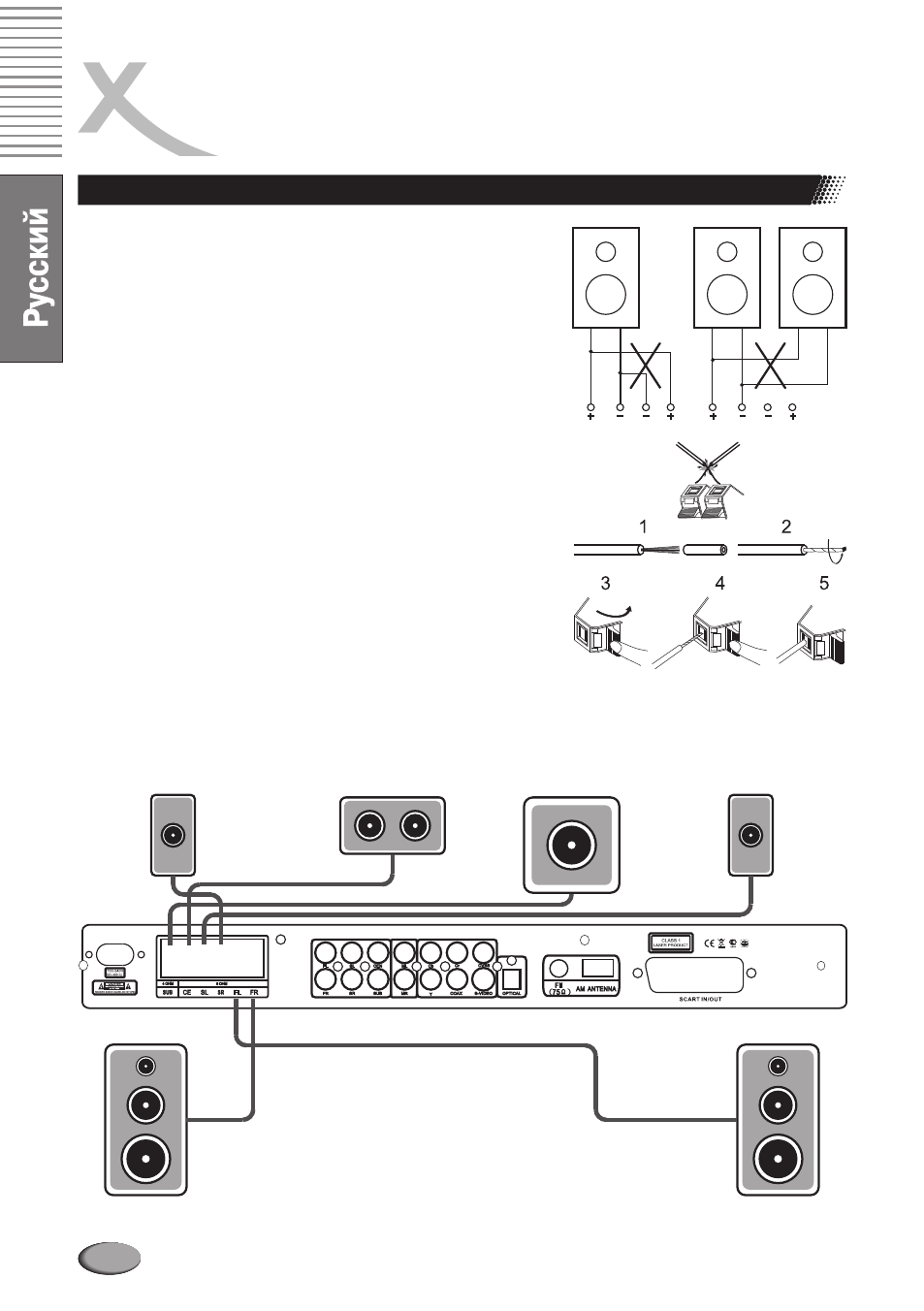

Пояснения смотрите на рисунке.
Подсоединение кабелей громкоговорителей
1. Снимите примерно 1 см. изоляции кабеля (Рис.1).
2. Закрутите конец провода (Рис.2).
3. Откройте блочный кабельный соединитель нажатием
на наконечник (Рис.3).
4. Вставьте конец кабеля в разъем (Рис.4).
5. Освободите наконечник; убедитесь, что кабель прочно
вошел в разъем (Рис.5).
УСИЛИТЕЛЬ
САБВУФЕРА
ЦЕНТРАЛЬНЫЙ
ГРОМКОГОВОРИТЕЛЬ
ТЫЛОВОЙ
ГРОМКОГОВОРИТЕЛЬ
ТЫЛОВОЙ
ГРОМКОГОВОРИТЕЛЬ
ОСНОВНОЙ
ГРОМКОГОВОРИТЕЛЬ
ОСНОВНОЙ
ГРОМКОГОВОРИТЕЛЬ
Примечание: Чтобы избежать короткого замыкания и повреждения схемы, нужно правильно
сориентировать + и - у кабелей громкоговорителей.
