RU-9

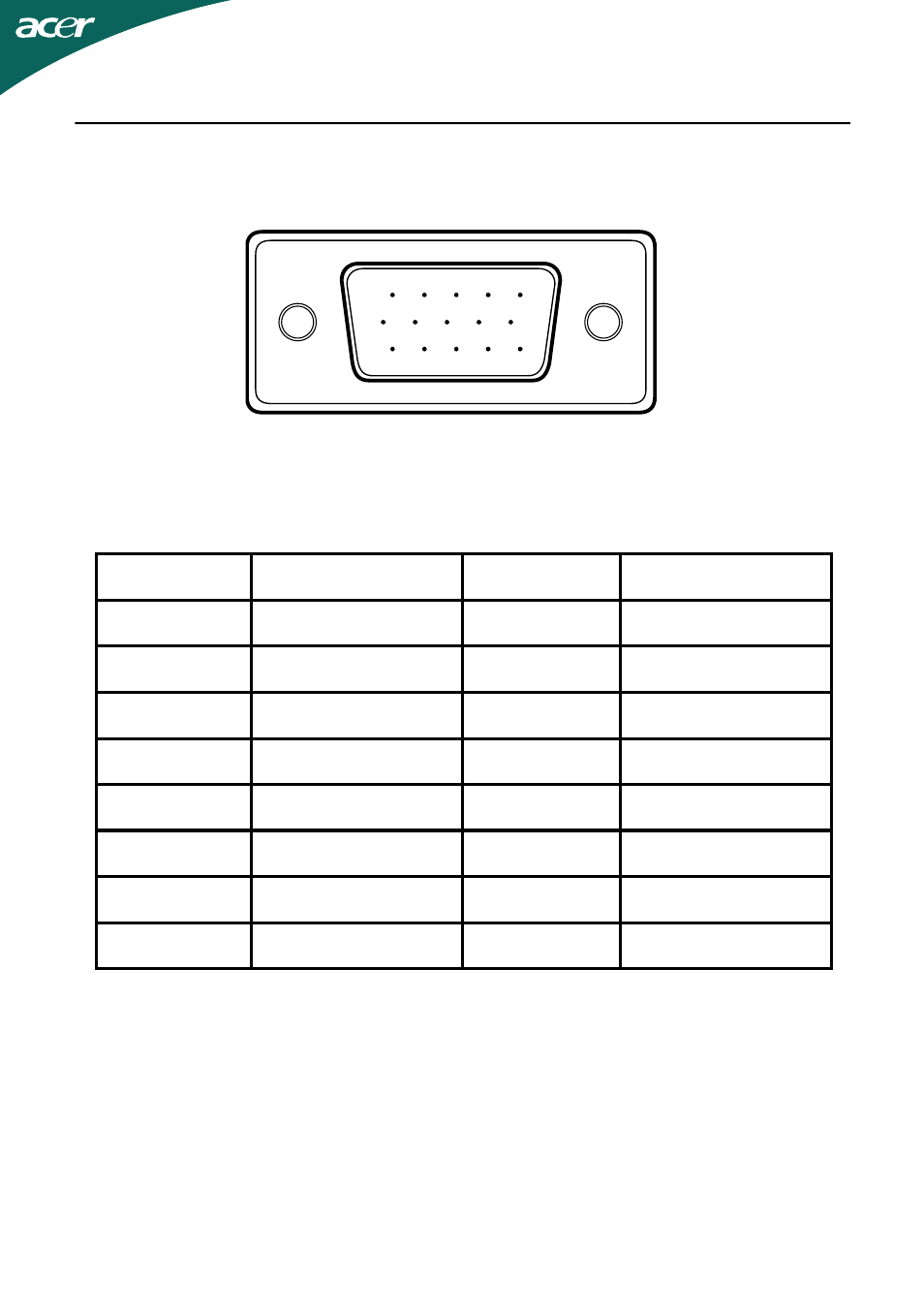

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
1. 9. +5V
2. 10. Logic Ground
3. 11. Monitor Ground
4. Monitor Ground 12. DDC-Serial Data
5. Self
тест
13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ
Красный
Зеленый
Синий
1
6
11
5
10
15
